لولهها بهعنوان یکی از عناصر حیاتی در صنایع مختلف، نقش مهمی در انتقال سیالات و مواد دارند. انتخاب روش مناسب تولید لوله، به عوامل متعددی از جمله جنس لوله، ابعاد، دقت ابعادی و کاربرد نهایی آن بستگی دارد. در این مقاله، به بررسی انواع روش تولید لوله، از جمله روشهای تولید لوله بدون درز و درزدار پرداخته میشود. با شناخت این روشها، میتوان لولههایی با کیفیت و مناسب برای کاربردهای مختلف تولید کرد.
برای دریافت لیست قیمت و همچنین استعلام قیمت لوله و اتصالات به این صفحه مراجعه کنید.

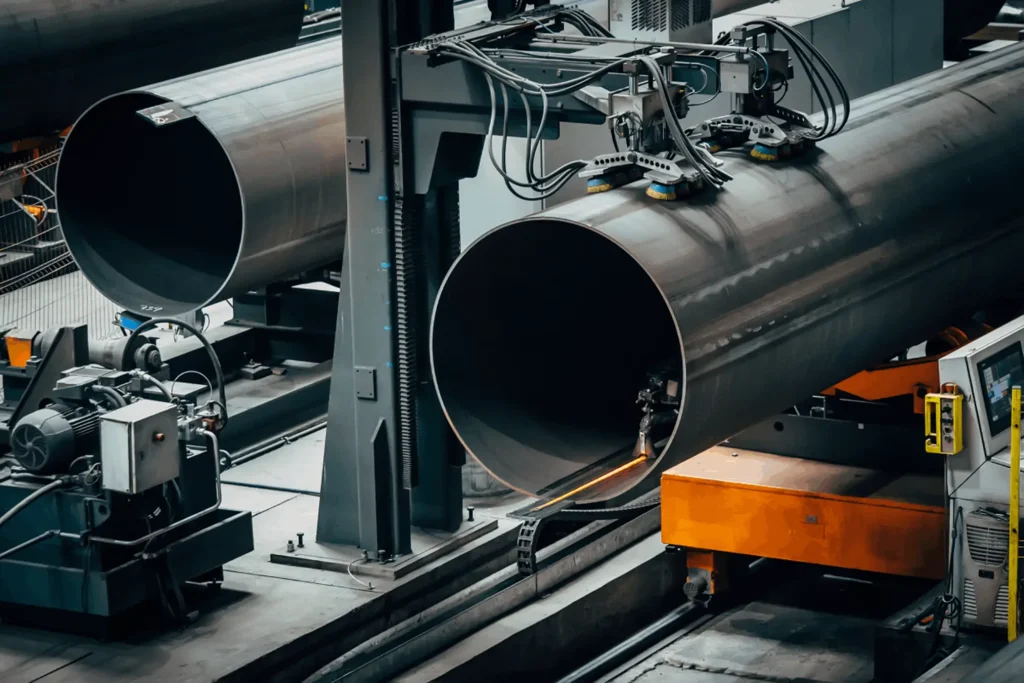

روشهای تولید لوله درزدار
لولههای درزدار به دلیل اقتصادی بودن و تنوع در ابعاد و جنس، کاربرد گستردهای در صنایع مختلف دارندشما می توانید قیمت لوله مانیسمان. این لولهها با جوشکاری یک ورق فولادی به شکل استوانهای تولید میشوند. روشهای مختلفی برای جوشکاری این ورقها وجود دارد که هر کدام مزایا و معایب خاص خود را دارند. در ادامه به بررسی مهمترین فرایند تولید لوله درزدار میپردازیم.
۱. جوشکاری مقاومت الکتریکی
در این روش، یک نوار فولادی را از میان غلتکهایی عبور داده و با اعمال جریان الکتریکی در محل اتصال، لبههای نوار را به هم جوش میدهند. ERW به دو نوع با فرکانس بالا (High Frequency) و فرکانس پایین (Low Frequency) تقسیم میگردند.
- ERW با فرکانس بالا: در این روش از جریان الکتریکی با فرکانس بالا استفاده شده که باعث ایجاد حرارت موضعی در محل اتصال و جوشکاری سریعتر میشود. این روش برای تولید لولههای با قطر کوچک تا متوسط عالی است.
- ERW با فرکانس پایین: در این روش جریان الکتریکی با فرکانس پایین مورد استفاده قرار میگیرد که باعث ایجاد حرارت یکنواخت در محل اتصال و جوشکاری با کیفیت بالاتر میگردد. این روش برای تولید لولههای با قطر بزرگتر مناسب است.
مراحل تولید
- نورد ورق فولادی به شکل نوار
- پیش گرم کردن لبههای نوار
- عبور نوار از بین غلتکها و اعمال جریان الکتریکی
- سرد کردن و شکلدهی لوله
- بازرسی و کنترل کیفیت
کاربردها
لولههای ERW در صنایع مختلفی مانند ساختمان، خودرو، نفت و گاز استفاده میشوند.
۲. جوشکاری قوس زیر پودری
در روش تولید لوله درزدار به کمک قوس زیر پودری، از یک قوس الکتریکی برای ذوب کردن لبههای ورق فولادی استفاده میشود. یک پودر محافظ نیز در محل جوشکاری پاشیده شده تا از اکسید شدن فلز جلوگیری کند. SAW برای تولید لولههای با قطر بزرگ و ضخامت زیاد مطلوب است.
مراحل تولید
- آمادهسازی لبههای ورق فولادی
- قرار دادن ورقها در دستگاه جوشکاری
- ایجاد قوس الکتریکی و پاشیدن پودر محافظ
- حرکت دستگاه جوشکاری به صورت دورانی
- سرد کردن و شکلدهی لوله
مزایا و معایب
- مزایا: کیفیت جوش بالا، سرعت تولید بالا، امکان جوشکاری فلزات ضخیم
- معایب: نیاز به تجهیزات پیچیده، هزینه تولید بالا
کاربردها
لولههای SAW در صنایع نفت و گاز، نیروگاهها و ساختمان استفاده میشوند.
۳. جوشکاری با فرکانس بالا
این روش شباهت زیادی به ERW با فرکانس بالا دارد، اما از یک کویل القایی برای ایجاد حرارت استفاده میگردد. HFW برای تولید لولههای با قطر کوچک تا متوسط و با دقت ابعادی بالا عالیست.
مراحل تولید
- نورد ورق فولادی به شکل نوار
- عبور نوار از میان کویل القایی
- اعمال فشار برای شکلدهی لوله
- سرد کردن و بازرسی
مزایا و معایب
- مزایا: سرعت تولید بالا، دقت ابعادی بالا
- معایب: محدودیت در ضخامت ورق، هزینه تجهیزات بالا
کاربردها
لولههای HFW در صنایع خودرو، لوازم خانگی و صنایع غذایی به کار میروند.
۴. جوشکاری با لیزر
در این روش از یک لیزر پرقدرت برای ذوب کردن لبههای ورق فولادی استفاده میشود. جوشکاری با لیزر باعث ایجاد جوش بسیار تمیز و باریک شده و برای تولید لولههای با کیفیت بالا سازگار است.
فرایند تولید
- آمادهسازی لبههای ورق فولادی
- تابش لیزر به محل اتصال
- ذوب شدن لبهها و ایجاد جوش
- سرد کردن و شکلدهی لوله
مزایا و معایب
- مزایا: کیفیت جوش بسیار بالا، دقت ابعادی بالا، امکان جوشکاری فلزات مختلف
- معایب: هزینه تجهیزات بسیار بالا، سرعت تولید پایین
کاربردها
لولههای تولید شده با لیزر در صنایع هوافضا، پزشکی و الکترونیک مورد استفاده قرار میگیرند.
روشهای اصلی تولید لوله درزدار شامل جوشکاری مقاومت الکتریکی، جوشکاری قوس زیر پودری، جوشکاری با فرکانس بالا و جوشکاری با لیزر است. انتخاب فرایند تولید لوله به عوامل مختلفی مانند جنس لوله، قطر، ضخامت و کاربرد نهایی بستگی دارد.
روشهای تولید لوله بدون درز
لولههای بدون درز یا مانیسمان، به دلیل یکپارچگی ساختاری و مقاومت بالا در برابر فشار، در صنایع مختلف کاربرد گستردهای دارند. این لولهها معمولاً از شمشهای فولادی تولید میشوند و به دلیل عدم وجود درز جوش، در مقایسه با لولههای درزدار، استحکام بیشتری دارند. در ادامه به بررسی فرایند تولید لوله مانیسمان بدون درز به سه روش اصلی میپردازیم.
۱. روش سنبهکاری چرخشی
این روش یکی از متداولترین روشهای تولید لوله بدون درز است. در این روش، یک شمش فولادی گرم شده در یک قالب قرار میگیرد و یک سنبه فولادی از مرکز آن عبور میکند. با چرخش سنبه و اعمال فشار، سوراخی در مرکز شمش ایجاد شده و به تدریج به شکل لوله در میآید. پس از این مرحله، لوله تولید شده به مراحل نورد و عملیات حرارتی فرستاده میشود تا ابعاد و خواص مکانیکی مورد نظر به دست آید.
مزایای روش سنبهکاری چرخشی
- تولید لولههایی با کیفیت بالا و یکپارچگی ساختاری
- امکان تولید لولههایی با قطر و ضخامت متنوع
- قابلیت تولید لولههایی با طول زیاد
معایب روش سنبهکاری چرخشی
- نیاز به تجهیزات و سرمایهگذاری اولیه بالا
- محدودیت در تولید لولههایی با قطر بسیار کوچک یا بسیار بزرگ
کاربردها
لولههای تولید شده به این روش در صنایع نفت و گاز، پتروشیمی، نیروگاهی و خودروسازی کاربرد گستردهای دارند.
۲. روش اکستروژن
در روش اکستروژن، یک شمش فولادی گرم شده از یک قالب با روزنهای به شکل لوله عبور داده میشود. با اعمال فشار بسیار زیاد، فلز از روزنه قالب خارج شده و به شکل لوله در میآید.
انواع اکستروژن
- اکستروژن گرم: در این روش، شمش فولادی قبل از اکستروژن گرم شده تا شکلپذیری آن افزایش یابد.
- اکستروژن سرد: در این روش، شمش فولادی در دمای محیط اکستروژن میشود و معمولاً برای تولید لولههایی با آلیاژهای خاص و ابعاد دقیق استفاده میگردد.
تجهیزات و مراحل تولید
تجهیزات مورد استفاده در روش اکستروژن شامل پرس اکستروژن، قالب، گرمکن و سیستم خنککننده است. مراحل تولید شامل گرم کردن شمش، قرار دادن آن در پرس، اعمال فشار و خروج لوله از قالب است.
اگر درباره استاندارد لوله های استیل کنجکاو هستید می توانید به مقاله جدول لوله های استیل بروید.
کاربردها
لولههای تولید شده به روش اکستروژن در صنایع مختلفی مانند هوافضا، پزشکی و الکترونیک کاربرد دارند.
۳. روش ریختهگری گریز از مرکز
در این روش، فلز مذاب درون یک قالب دوار ریخته و با چرخش قالب، فلز مذاب به سمت دیواره داخلی قالب رانده شده و به شکل لوله جامد میشود.
فرایند تولید
در روش تولید لوله ریختهگری گریز از مرکز، ابتدا قالب دوار تا دمای مشخص گرم و سپس فلز مذاب از طریق یک نازل به داخل قالب ریخته میشود. با چرخش قالب، فلز مذاب به صورت یک لایه نازک روی دیواره داخلی قالب پخش شده و پس از سرد شدن، لوله تشکیل میگردد که البته تولید این لوله هزینه های خود را دارد، اگاهی داشتن از قیمت لوله مانیسمان بدون درز به درک این موضوع نیز کمک می کند.
مزایا و معایب
- امکان تولید لولههایی با قطر بزرگ و ضخامت کم
- تولید لولههایی با آلیاژهای خاص
- نیاز به تجهیزات تخصصی و هزینههای تولید بالا
کاربردها
لولههای تولید شده به این روش در صنایع ریختهگری، خودروسازی و ساخت تجهیزات صنعتی کاربرد دارند.
هر یک از روشهای تولید لوله بدون درز مزایا و معایب خاص خود را دارد و انتخاب روش مناسب به عوامل مختلفی مانند جنس لوله، ابعاد، دقت ابعادی و حجم تولید بستگی دارد. در صنعت، معمولاً ترکیبی از این روشها برای تولید انواع مختلف لوله استفاده میشود.
شاید برای شما هم سوال شده باشد که خطوط لوله انتقال گاز چیست؟، برای پاسخ به این سوال می توانید به مقاله ان سر بزنید.
از جمله مهمترین روش تولید لوله مانیسمان میتوان به سنبهکاری چرخشی (مانیسمان)، اکستروژن و ریختهگری گریز از مرکز اشاره کرد. در واقع انتخاب روش تولید به عواملی همچون جنس لوله، ابعاد و کاربرد آن بستگی دارد.
روش تولید لوله تنوع بالایی داشته و هر کدام مزایا و معایب خاص خود را دارند. انتخاب روش مناسب به عواملی چون جنس لوله، ابعاد، دقت مورد نیاز و هزینه تولید بستگی دارد. روشهای بدون درز مانند سنبهکاری چرخشی و اکستروژن برای تولید لولههای با کیفیت بالا و ابعاد دقیق مناسب هستند. در حالی که روشهای درزدار مانند جوشکاری مقاومت الکتریکی و قوس زیر پودری برای تولید انبوه لوله با هزینه کمتر کاربرد دارند. با پیشرفت تکنولوژی، روشهای جدیدی مانند جوشکاری با لیزر نیز وارد عرصه تولید لوله شدهاند که دقت و سرعت بالایی دارند. در نهایت، انتخاب بهینه روش تولید لوله، نیازمند بررسی دقیق تمام عوامل موثر و مشاوره با کارشناسان این حوزه است.
