نصب و نحوه اتصال لوله کاروگیت یکی از مراحل حیاتی هر پروژه فاضلاب و زهکشی است که کیفیت اجرای آن مستقیماً عمر مفید خط لوله را تعیین میکند. لوله کاروگیت در دو نوع پلیاتیلن با چگالی بالا (HDPE) و پلیپروپیلن (PP) تولید میشود و کاربرد اصلی آن در سیستمهای ثقلی جمعآوری آبهای سطحی، فاضلاب شهری و انتقال سیال با فشار پایین است.
در این راهنما تمام مراحل، از تخلیه بار در محل پروژه تا تست نهایی خط لوله را بهصورت کامل و مطابق استانداردهای بینالمللی (ASTM D2321، AASHTO، DVS 2207-1) بررسی میکنیم.

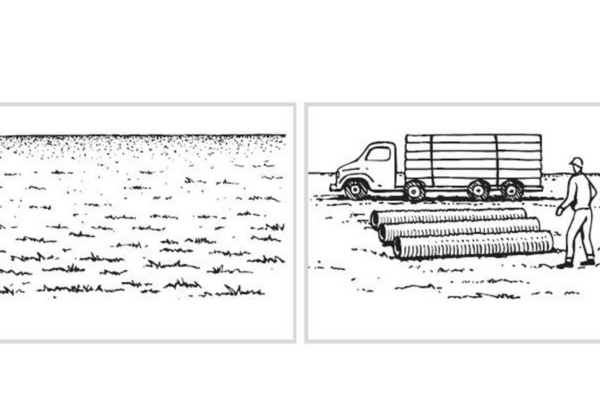

بخش اول: مدیریت و رسیدگی در محل پروژه
توصیههای قبل از تخلیه بار
پیش از تخلیه لولههای کاروگیت، این نکات را رعایت کنید:
- لولهها را به منطقهای صاف و هموار، عاری از سنگ و آوار حمل کنید.
- کمیت و کیفیت بار را قبل از تخلیه بررسی کنید؛ آسیبهای احتمالی حمل و نقل را بهدقت چک کنید.
- هرگونه آسیبدیدگی یا کسری بار را در رسید تحویل یادداشت کنید.
- لوله آسیبدیده را نگهداری و از آسیب بیشتر آن جلوگیری کنید؛ برای بازگشت با خدمات مشتری تماس بگیرید.
توصیههای حین بارانداز
- الزامات ایمنی و بهداشتی OSHA رعایت شود
- لوله به هیچ وجه روی زمین سقوط نکند.
- از هرگونه ضربه به دهانه یا بدنه خودداری شود.
- سایز ۱۸ اینچ (۴۵۰ میلیمتر) و کوچکتر: قابل جابهجایی با دست
- لوله بزرگتر: نیاز به بیل مکانیکی همراه با تسمه نایلونی
- لوله ۳۶ اینچی (۹۰۰ میلیمتر) و بزرگتر: با یک بند در دو نقطه با فاصله تقریباً ۳ متر بلند میشود.
- برای لوله بستهبندیشده در پالت، تخلیه با لیفتراک انجام شود.
- از جرثقیل یا لیفتراک مستقیماً روی لوله یا داخل لوله استفاده نشود.
بخش دوم: الزامات نگهداری لوله کاروگیت در محل پروژه

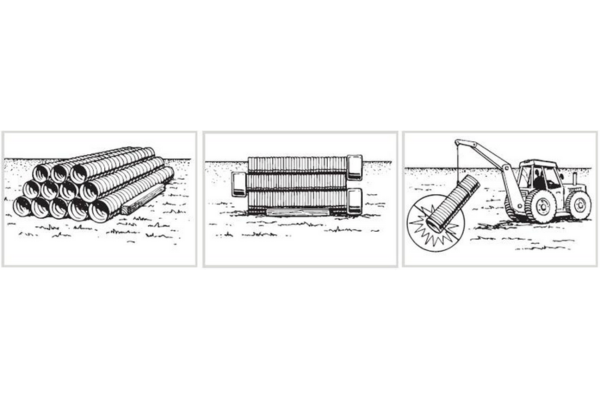

توصیههای نگهداری و انبارش
- لولههای بدون پالت در منطقهای صاف و هموار بهطور موقت انبار شوند.
- برای جلوگیری از فروریختن، از الوار یا بلوک ایمن استفاده شود.
- ارتفاع انباشت: حداکثر حدود ۱.۸ متر (مطابق استاندارد ASTM، حداکثر ۲ متر)
- کوپلرها روی هم قرار نگیرند تا آسیب نبینند.
- از کشیدهشدن یا برخورد انتهای لوله با اشیا در هنگام جابهجایی پرهیز شود.
نکته: برای جلوگیری از تغییر شکل (بیضوی شدن) لوله در گرمای شدید تابستان، توصیه میشود محصولات هنگام انبار چرخانده شوند.

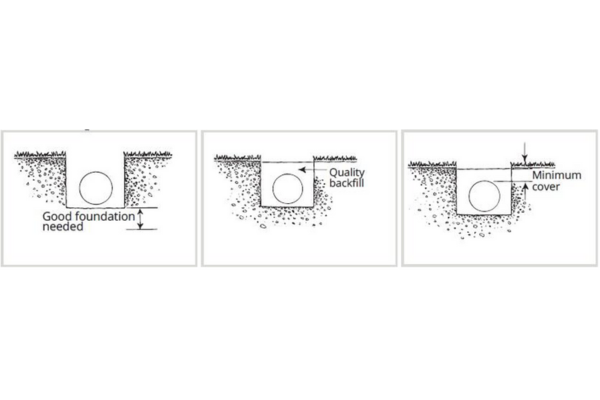

توصیههای حفر ترانشه
اطلاعات این بخش مرجع سریع است؛ برای الزامات دقیق باید به نقشههای پروژه و استانداردهای ASTM D2321 و AASHTO Section 30 رجوع شود.
- ترانشه باید بهاندازه کافی عریض باشد تا فضای کافی برای پرکردن با خاک مناسب در اطراف لوله وجود داشته باشد.
- کف گودال نباید حاوی سنگ بستر، لجن نرم یا زباله باشد.
- در صورت ناپایداری کف ترانشه، باید تا عمق موردنیاز حفاری و با مصالح مناسب جایگزین شود.
- در صورت احتمال ریزش خاک به داخل ترانشه، از ورقهای ژئوتکستایل استفاده شود.

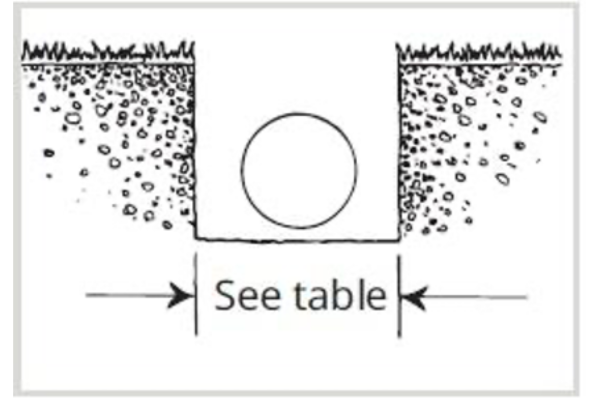

جدول حداقل عرض ترانشه بر اساس قطر لوله
جدول زیر (برگرفته از هندبوک لوله دوجداره کاروگیت، استانداردهای AASHTO Section 30 و ASTM D2321) حداقل عرض ترانشه را برای قطرهای مختلف نشان میدهد:
| قطر داخلی (mm) | قطر خارجی تقریبی (mm) | حداقل عرض – AASHTO 30 (mm) | حداقل عرض – ASTM D2321 (mm) |
| 100 | 120 | 480 | 530 |
| 150 | 177 | 570 | 580 |
| 200 | 233 | 650 | 640 |
| 250 | 287 | 740 | 690 |
| 300 | 356 | 840 | 760 |
| 375 | 450 | 980 | 870 |
| 450 | 536 | 1110 | 970 |
| 525 | 622 | 1240 | 1080 |
| 600 | 699 | 1350 | 1180 |
| 750 | 866 | 1600 | 1390 |
| 900 | 1041 | 1870 | 1610 |
| 1050 | 1219 | 2130 | 1830 |
| 1200 | 1372 | 2360 | 2020 |
| 1350 | 1577 | 2670 | 2276 |
| 1500 | 1707 | 2870 | 2440 |
| 1800 | 2032 | 3350 | 2840 |
نکته: طبق AASHTO Section 30، حداقل عرض ترانشه نباید کمتر از ۱.۵ برابر قطر خارجی لوله بهعلاوه ۳۰۰ میلیمتر باشد. طبق ASTM D2321، عرض ترانشه باید بزرگتر از قطر خارجی بهعلاوه ۴۰۰ میلیمتر یا ۱.۲۵ برابر قطر لوله بهعلاوه ۳۰۰ میلیمتر تعیین شود.

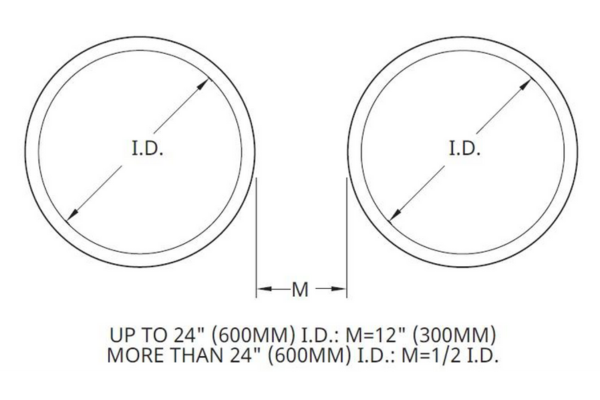

فاصله بین لولههای موازی
| قطر اسمی (mm) | حداقل فاصله بین لولهها |
| کمتر از ۶۰۰ | ۳۰۰ میلیمتر |
| بیشتر از ۶۰۰ | نصف قطر لوله (D/2) |

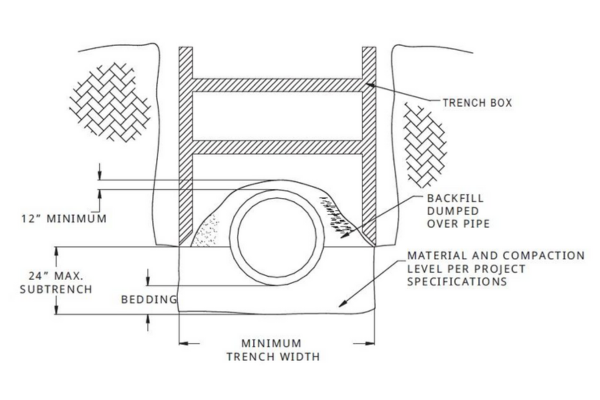

باکس محافظ ترانشه (Trench Box)
باکس ترانشه، منطقه کار ایمن برای نصب لوله در ترانشههای عمیق یا خاکهای ناپایدار است. الزامات OSHA باید رعایت شود:
- طول باکس باید متناسب با طول لوله (معمولاً ۶.۱ متر) باشد.
- بستر ترانشه (Subtrench) نباید بیشتر از ۶۰۰ میلیمتر بالاتر از کف ترانشه باشد.
- باکس باید با توجه به مشخصات طراحی، درون ترانشه پر و فشرده شود.
بخش سوم: اتصال لوله کاروگیت با کوپلر (Bell & Spigot)
لولههای پلیاتیلنی کاروگیت در فرایند تولید بهصورت کوپلر سرخود تولید میشوند؛ یعنی هر لوله یک سر نری و یک سر مادگی دارد. این روش رایجترین شیوه نصب لوله کاروگیت برای قطرهای کوچک تا متوسط است.

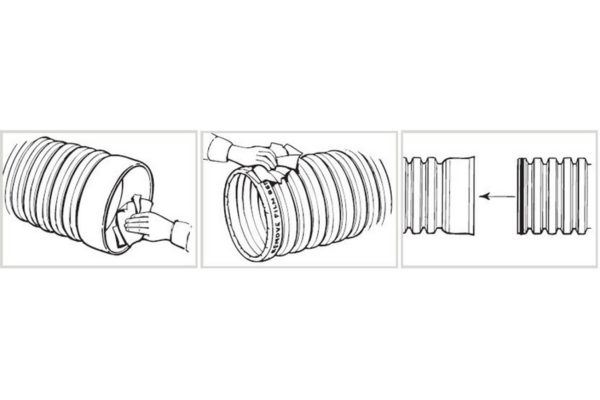

۱. لوله را با دست به آرامی به داخل ترانشه هدایت کنید یا از تسمه نایلونی و تجهیزات لازم استفاده کنید.
2. داخل کوپلر را بهطور کامل بازرسی کرده و هرگونه شیء خارجی را بردارید.

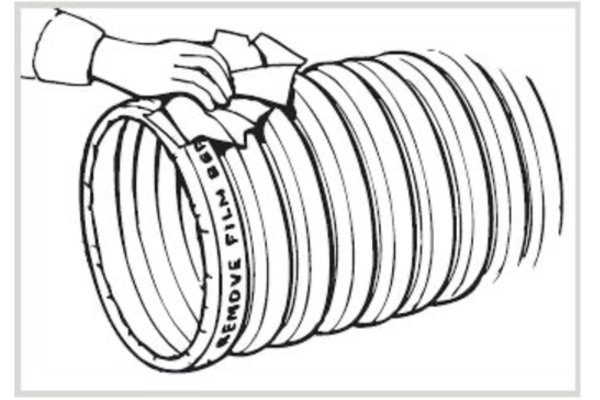

3. با پارچه تمیز، روغن مناسب و برس مخصوص، داخل کوپلر را تمیز و روانکاری کنید.
4. انتهای لوله دیگر را هم تمیز کنید.
5. پوشش محافظ روی واشر را جدا کرده و در جای مناسب قرار دهید.
6. از برخورد قسمتهای روغنکاریشده با خاک جلوگیری کنید.
7. انتهای لوله را داخل کوپلر قرار داده و تراز کنید، همیشه لوله را به داخل کوپلر فشار دهید، نه برعکس
8. مراقب باشید لوله در طول مونتاژ از محل خارج نشود.
بخش چهارم: سایر روشهای اتصال کوپلردار
اتصال دستی با بلوک چوبی
9. سر بدون کوپلر لوله را داخل کوپلر لوله دیگر قرار دهید.
10. یک بلوک چوبی را بهصورت افقی در انتهای لوله قرار دهید.
11. به بلوک چوبی فشار وارد کنید تا لوله کاملاً وارد کوپلر شود.
اتصال با بیل مکانیکی
برای لولههای بزرگتر که اتصال دستی ممکن نیست:
12. انتهای لوله را در کوپلر قرار دهید.
13. بلوک چوبی را بهصورت افقی در انتهای لوله بگذارید.
14. با بیل مکانیکی، بهآرامی و با احتیاط به بلوک چوبی فشار وارد کنید.

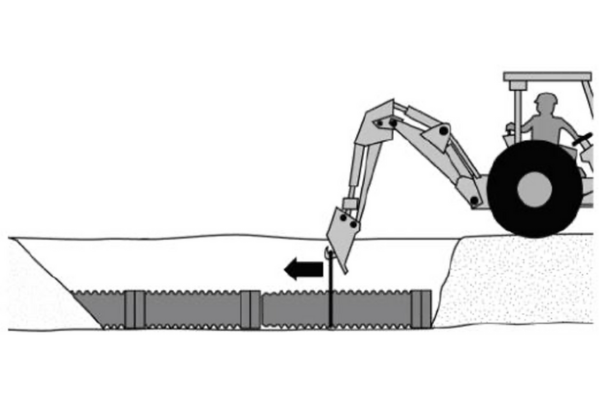

اتصال با بیل مکانیکی و زنجیر
برای لولههای ۳۶ اینچ (۹۰۰ میلیمتر) و بزرگتر:
15. تسمه نایلونی را دور لوله بپیچید — دو نقطه با فاصله تقریباً ۳ متر
16. انتهای دیگر تسمه را به بیل مکانیکی قلاب کنید.
17. اپراتور با دقت تسمه را به سمت کوپلر فشار میدهد تا لوله کاملاً جا بیفتد.
18. سطح لوله را تا اتصال کامل نگه دارید.
بخش پنجم: اتصال لوله کاروگیت با روش الکتروفیوژن
الکتروفیوژن (Electrofusion) یکی از بهترین و مرسومترین روشهای اتصال لولههای پلیاتیلنی کاروگیت در دنیاست که سالهاست بهعنوان جایگزین یا مکمل کوپلر سرخود بهکار میرود. این روش بر اساس استاندارد DVS 2207-1 توسعه داده شده و مهمترین مزیت آن سادگی اجرا و ایمنی بالاست.
اصول کار اتصال الکتروفیوژن
برای استفاده از این تکنولوژی، یک سیم فیوژن در مادگی لوله تعبیه میشود. روند کار:
19. نری یک لوله داخل مادگی لوله دیگر قرار میگیرد.
20. سیم فیوژن با دستگاه الکتروفیوژن گرم میشود.
21. دو انتهای لوله (نری و مادگی) توسط ذوب موضعی بههم جوش داده میشوند.
سرعت اجرا: با این روش میتوان یک خط لوله ۷۲ متری با قطر ۱۲۰۰ میلیمتر را در حدود ۸ ساعت نصب کرد. سرعت دقیق بسته به شرایط ترانشه متغیر است.
الزامات و توصیههای اتصال الکتروفیوژن
22. منبع تغذیه: توان ژنراتور باید حداقل ۱۵ کیلوولتآمپر باشد. پایداری جریان ژنراتور باید پیش از شروع کار تایید شود.
23. پرسنل مجاز: اتصال الکتروفیوژن فقط باید توسط پرسنل آموزشدیده و مجاز انجام شود.
24. تمیزی و رطوبت: نری و مادگی (نواحی همجوشی) باید عاری از آلودگی و رطوبت باشند و در معرض نور مستقیم خورشید قرار نگیرند.
25. دمای هوا: اگر دمای هوا زیر ۵+ درجه سانتیگراد باشد، باید از اقدامات اضافی مانند چادر و فن گرمایشی استفاده شود.
26. جا انداختن لوله: لولهها را به یکدیگر متصل کنید تا نری دقیقاً تا خط مشخصشده داخل مادگی برود؛ بین نری و مادگی نباید رطوبت وجود داشته باشد.
27. حلقه نگهدارنده داخلی: برای قطرهای داخلی بزرگتر از ۸۰۰ میلیمتر، باید یک حلقه نگهدارنده داخلی برای نری نصب شود.
28. زنجیر کششی: زنجیر را در کانال مخصوص انتهای مادگی قرار دهید؛ کشنده باید حداقل ۲۵ سانتیمتر دورتر از سیم فیوژن باشد.
29. گشتاور کشش: زنجیر را تا رسیدن به مقدار گشتاور سفتکردن استاندارد (مطابق نمودار سازنده دستگاه) بکشید.
30. اتصال دستگاه: دستگاه الکتروفیوژن را با آداپتور به سیم فیوژن متصل کنید؛ مطمئن شوید سیمهای فیوژن با یکدیگر تماس ندارند.
31. وارد کردن پارامترها: پارامترهای فیوژن را وارد کنید (ترجیحاً با بارکد؛ در صورت لزوم بهصورت دستی).
32. آغاز فرایند: فرایند الکتروفیوژن را شروع کنید.
33. کشش مجدد: در ابتدای یکسوم آخر زمان اتصال، زنجیر کششی را دوباره تا مقدار لازم بکشید.
34. جداسازی آداپتور: پس از پایان اتصال، آداپتور را از سیمهای فیوژن جدا کنید.
35. عدم حرکت در سرمایش: لوله نباید در طول دوره سرد شدن حرکت داده شود.
36. دوره سرد شدن: پس از حدود ۳۵ تا ۴۵ دقیقه، زنجیر کششی و حلقه پشتیبانی داخلی برداشته میشوند.
استاندارد بازرسی: بررسی و آزمایش اتصالات لولههای زهکشی و فاضلاب طبق استاندارد EN 1610:2000 انجام میشود.
الکتروفیوژن یا کوپلر سرخود؟ کدام را انتخاب کنیم؟
| معیار | کوپلر سرخود (Bell & Spigot) | الکتروفیوژن |
| سرعت اجرا | سریعتر برای قطرهای کوچک | کارآمد برای قطرهای بزرگ |
| نیاز به تجهیزات | کم (بلوک چوبی، تسمه) | دستگاه الکتروفیوژن و ژنراتور |
| نیاز به پرسنل تخصصی | نیروی عادی کافی است | الزاماً پرسنل آموزشدیده |
| کیفیت آببندی | واشری – مناسب اکثر کاربردها | جوش یکپارچه – مقاومتر |
| مناسب برای | قطر کوچک تا متوسط | قطر بزرگ، پروژههای حساس |

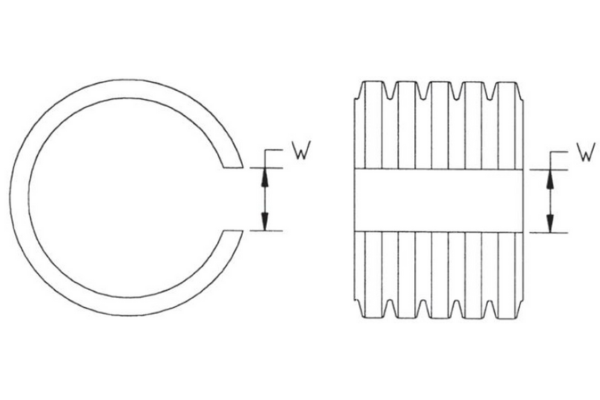

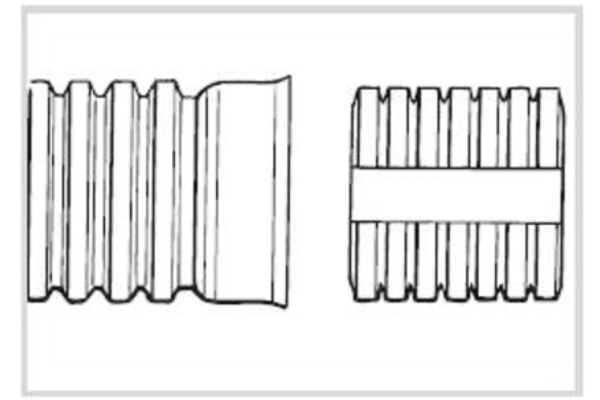

بخش ششم: ایجاد شیار در انتهای لوله (Stub Fabrication)
برای جلوگیری از فشار بیشازحد جداره خارجی لوله به داخل کوپلر، میتوان در انتهای لوله شیار ایجاد کرد. این فرایند سه مرحله دارد:
37. بخشی از انتهای لوله به طول پنج شیار کاروگیت برش داده میشود.
38. با اره، یک نوار باریک با عرض مشخص از دیواره لوله جدا میشود.
39. به جداره لوله فشار وارد میشود تا قطر خارجی لوله با قطر داخلی کوپلر مطابقت پیدا کند.
بخش هفتم: اتصال لولههای با اندازه یا جنس متفاوت
در سیستمهای فاضلاب و زهکشی، ممکن است [لوله کاروگیت] پلیاتیلن در کنار لوله بتنی یا با سایز متفاوت قرار گیرد. روشهای رایج:

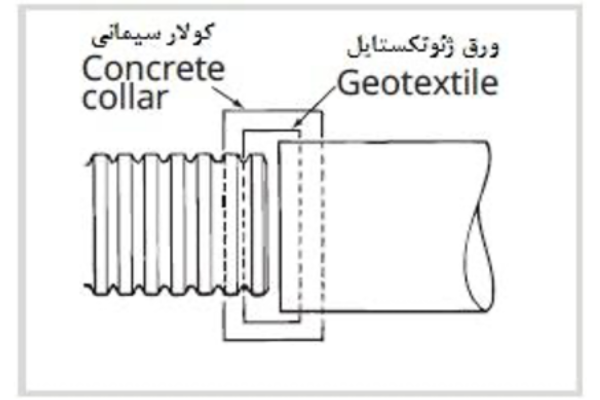

کولار بتنی (Concrete Collar)
متداولترین روش برای اتصال انواع مختلف لوله است:
40. دو انتهای لوله به یکدیگر چسبانده میشوند.
41. محل اتصال با نوار ژئوتکستایل پیچیده میشود تا از ورود خاک و بتن جلوگیری شود.
42. بتنریزی بهشکلی که طوقه هر دو انتها را بپوشاند انجام میگیرد.
نکته: کولار بتنی حداقل کیفیت اتصال را فراهم میکند؛ کیفیت نهایی به مهارت اجرا بستگی دارد. برای کیفیت بالاتر از آداپتورهای طراحیشده برای تغییر جنس یا سایز استفاده کنید.
اتصالات منهول
منهولها برای تغییر در جنس، اندازه، زاویه، جهت و ارتفاع لوله استفاده میشوند. اتصال لوله پلیاتیلن به منهول و هندهول پلیاتیلن کاملاً امکانپذیر است و علیرغم هزینه بالاتر، انعطاف بیشتری در تغییرات خط لوله فراهم میکند. تشخیص نیاز به منهول باید بر اساس استانداردها و مقررات محلی انجام شود.
همچنین میتوانید برای مطالعه بیشتر و عمیقتر به مقاله نحوه اتصال لوله پلی اتیلن به منهول سری بزنید.

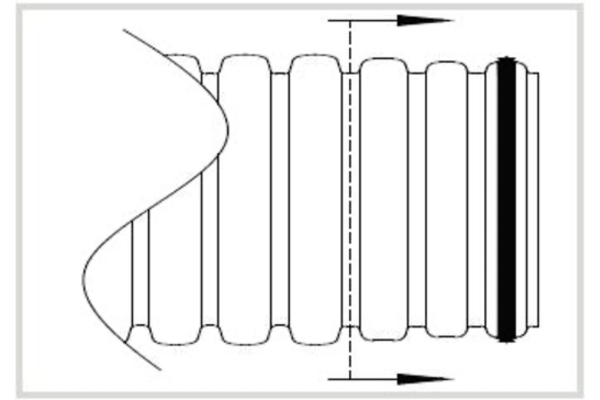

بخش هشتم: مونتاژ واشر کوپلر
وقتی طول استاندارد لوله باید برش بخورد، رعایت این دستورالعمل عملکرد صحیح اتصال را تضمین میکند:
- فقط قسمت انتهای لوله (اسپیگات) قابل برش است.
- وسط شیار اولین کاروگیت باید با اره کاملاً برش داده شود.
- برادههای پلاستیکی باقیمانده از برش حذف شوند.
- اولین شیار از انتهای لوله تمیز شود — این محل قرارگیری واشر است.
- واشر با لیبل رو به بالا و سمت انتهای لوله نصب شود.
- کشیدن واشر به سمت بالا، انطباق با شیار را آسانتر میکند.

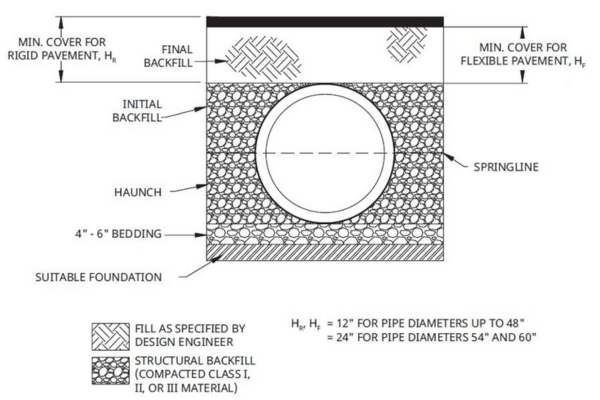

بخش نهم: توصیههای پر کردن ترانشه
ترکیب صحیح لوله و پرکننده مناسب، تحمل بارهای ترافیکی را تضمین میکند:
- خاک درجهبندیشده، سنگ خردشده و شن میتوانند در اطراف لوله ریخته شوند؛ فضای خالی نباید باقی بماند.
- ماسه غیرچسبنده و مخلوط شن و ماسه: حداقل تراکم استاندارد ۸۵٪ تا ۹۰٪
- مواد غیرآلی، شنی، ماسهای یا گلی برای ترانشه مجاز نیستند.
- در صورت وجود آب زیرزمینی، سطح آب باید زیر ترانشه نگه داشته شود.

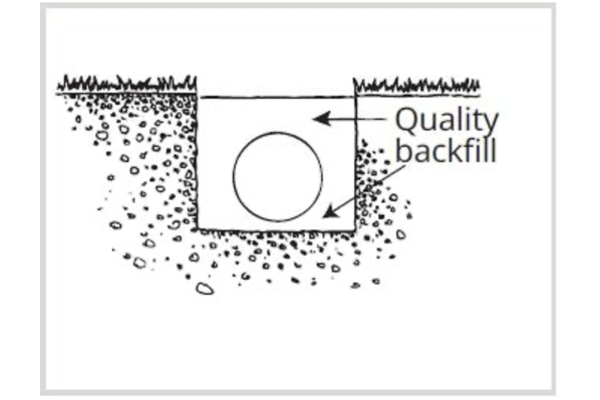

ساختار لایهبندی پرکننده
- پرکنندهها باید لایهلایه درون ترانشه ریخته و فشرده شوند.
- لولههای قطر بزرگ ممکن است به لایههای نازکتر برای تراکم مناسب نیاز داشته باشند.
- از ضربه مستقیم تجهیزات فشردهسازی به لوله خودداری شود.
حداقل پوشش روی لوله بر اساس بار ترافیکی
| قطر لوله | بار ترافیکی | حداقل پوشش روی لوله |
| ۴ تا ۴۸ اینچ (۱۰۰ تا ۱۲۰۰ mm) | H-25 (ترافیک سبک) | ۱۲ اینچ (۰.۳ متر) |
| ۶۰ اینچ (۱۵۰۰ mm) | H-25 (ترافیک سبک) | ۲۴ اینچ (۰.۶ متر) |
| همه قطرها | تجهیزات سنگین ۳۰ تا ۶۰ تن | حداقل ۳ فوت (۰.۹ متر) |
نکته مهم: حداکثر محدودیت پوشش برای لوله کاروگیت مطابق با الزامات AASHTO M252، M294، M330 و ASTM F2306، F2881 تعیین میشود. بارهای بیشتر نیاز به بازبینی دپارتمان مهندسی دارد.
بخش دهم: تأسیسات عمودی (هندهول و منهول)
لولههای کاروگیت گاهی بهصورت عمودی برای استفاده بهعنوان هندهول، منهول یا کاربردهای مشابه نصب میشوند. برای آشنایی کامل با این محصولات، [منهول و هندهول پلیاتیلن] را ببینید.
- پرکننده ترانشه باید حداقل ۱۲ اینچ (۳۰۰ میلیمتر) بهطور کامل در اطراف سازه عمودی فشرده شود.
- ارتفاع سازه عمودی نباید از ۸ فوت (۲.۴ متر) بیشتر شود؛ مگر با تایید مهندسی
- در صورت اعمال بار ترافیکی، باید از دال بتنی برای انتقال بار به زمین استفاده شود.
- قابهای چدنی نگهدارنده دریچه باید روی دال بتنی یا سازه مشابه قرار گیرند، نه مستقیم روی لوله
روشهای ترمیم لوله پلیاتیلن کاروگیت

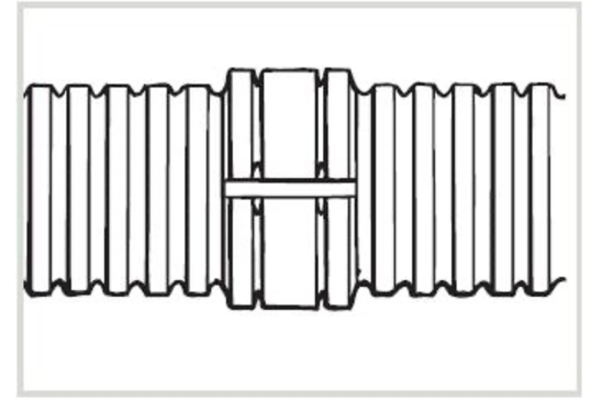

کوپلر دوتکه
برای مناطق بدون بار ترافیکی، لولههای ۴ تا ۳۰ اینچ (۱۰۰ تا ۷۵۰ میلیمتر) با آسیب کمتر از ۱۰٪ قطر لوله:
- کوپلر دوتکه دور بخش آسیبدیده قرار میگیرد.
- تسمههای نایلونی محکم میشوند.
- ترانشه با دقت پر و فشرده میشود.
کولار یا طوقه بتنی
برای لولههای ۴ تا ۶۰ اینچ (۱۰۰ تا ۱۵۰۰ میلیمتر) با آسیب کمتر از ۲۵٪ قطر:
- ناحیه زیر بخش آسیبدیده حدود ۱۵۰ میلیمتر حفاری میشود.
- ناحیه آسیبدیده با ورق ژئوتکستایل پوشانده میشود.
- قسمت آسیبدیده با کولار بتنی پوشانده میشود.
نوار ماستیک
برای آببندی خارجی لولههای ۴ تا ۶۰ اینچ؛ نوار خودترمیمشونده دور بخش آسیبدیده پیچیده و با تسمه فشرده میشود.
روشهای تعمیر ضدآب
- کوپلینگ لغزنده PVC: برای لولههای ۱۲ تا ۲۴ اینچ (۳۰۰ تا ۶۰۰ میلیمتر)
- کولار بتنی ضدآب: برای لولههای ۱۲ تا ۶۰ اینچ همراه با واشرهای واتراستاپ
- تزریق شیمیایی: برای اتصالات نامناسب در لولههای ۴ تا ۶۰ اینچ
- آببندی داخلی: برای ترمیم از داخل در لولههای ۱۸ تا ۶۰ اینچ
تست میدانی و بازرسی نهایی
برای اطمینان از کیفیت نصب، بازرسی بصری و در صورت نیاز آزمونهای زیر اجرا میشود:
تست نشت
لوله با نفوذ آب یا فشار هوا آزمایش میشود مطابق استاندارد ASTM F2487 برای آب و F1417 یا F3058 برای هوا.
تست انحراف خط لوله

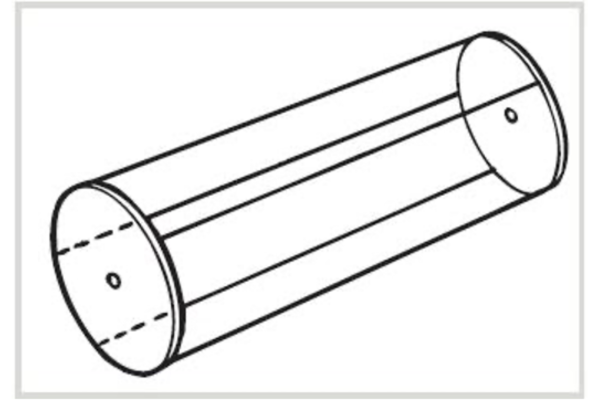

ظرف ۳۰ روز پس از نصب، با کشیدن سنبه داخل لوله انجام میشود. این تست فقط نتیجه قبول/رد میدهد و باید با احتیاط تفسیر شود.
استاندارد فشار آزمون: معمولاً فشار لوله باید حداقل ۲۴.۱ psi (۳.۵ کیلوپاسکال) باشد و برای مدت زمان مشخص بر اساس طول و قطر لوله حفظ شود (مطابق ASTM F1417 و CSA/CAN B182.11).
سوالات متداول
۱. بهترین روش اتصال لوله کاروگیت برای قطر بزرگ چیست؟
برای قطرهای بزرگ (بالای ۶۰۰ میلیمتر)، روش الکتروفیوژن به دلیل ایجاد اتصال جوش یکپارچه و مقاومت بالاتر در برابر فشار و نشتی، توصیه میشود. این روش به تجهیزات و پرسنل آموزشدیده نیاز دارد.
۲. حداقل عرض ترانشه برای لوله کاروگیت ۴۰۰ میلیمتر چقدر است؟
بر اساس جدول AASHTO Section 30، حداقل عرض ترانشه برای لوله با قطر داخلی نزدیک به ۴۰۰ میلیمتر (۱۵ اینچ) حدود ۹۸۰ میلیمتر است. اعداد دقیق به قطر خارجی واقعی محصول بستگی دارد.
۳. دمای محیط چه تاثیری روی اتصال الکتروفیوژن دارد؟
اگر دمای هوا زیر ۵+ درجه سانتیگراد باشد، باید از چادر و فن گرمایشی استفاده شود تا کیفیت جوش تضمین شود. رطوبت و نور مستقیم خورشید روی نواحی همجوشی نیز باید کنترل شود.
۴. چه زمانی باید از منهول بهجای کولار بتنی استفاده کرد؟
وقتی تغییر زاویه، جهت یا ارتفاع لوله مدنظر است، یا کیفیت اتصال بالاتری نیاز است، منهول گزینه بهتری نسبت به کولار بتنی است؛ هرچند هزینه بیشتری دارد.
جمعبندی
عملکرد موفق لوله کاروگیت دفنشده، به دقت در سه مرحله بستگی دارد: آمادهسازی صحیح ترانشه، انتخاب روش اتصال مناسب (کوپلر سرخود یا الکتروفیوژن)، و فشردهسازی یکنواخت خاکریز. نادیدهگرفتن هر یک از این مراحل میتواند به نشتی، انحراف لوله یا آسیب ساختاری منجر شود.
برای پروژههای با قطر بالا، روش الکتروفیوژن کیفیت اتصال بالاتری ارائه میدهد. پیش از خرید، حتماً استاندارد لوله کاروگیت و جدول وزن لوله کاروگیت را بررسی کنید. برای مشاوره فنی در انتخاب روش نصب مناسب پروژه، کارشناسان آبانگاه صنعت باران در خدمت شما هستند.
