وقتی لوله کاروگیت زیر خاک و زیر بار ترافیک قرار میگیرد، تنها چیزی که از عمر ۵۰ ساله آن اطمینان میدهد رعایت استانداردهای تولید است. استاندارد لوله کاروگیت مجموعهای از الزامات فنی است که ابعاد، جنس مواد، مقاومت مکانیکی و روشهای آزمون را تعریف میکند.
در این مقاله سه استاندارد اصلی INSO 9116، DIN 16961 و EN 13476 را کامل توضیح میدهیم و جداول آزمونهای الزامی را ارائه میکنیم.

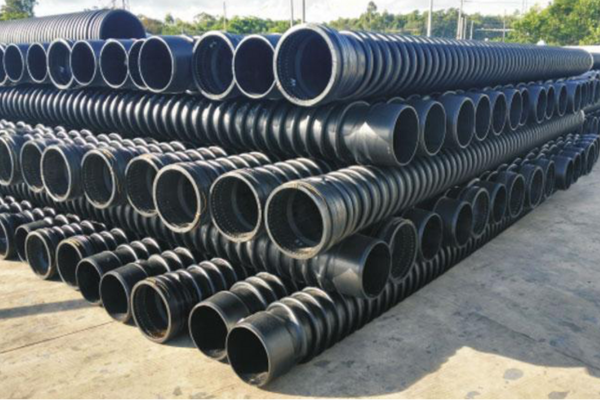

سه استاندارد اصلی لوله کاروگیت
INSO 9116 — استاندارد ملی ایران
INSO 9116 (معادل ISIRI 9116) استاندارد ملی ایران برای لولههای پلیاتیلن دوجداره کاروگیت است. این استاندارد تمام مشخصات محصول نهایی را پوشش میدهد:
- ابعاد و شکل ظاهری لوله
- چگالی و شاخص جریان مذاب (MFI)
- مقاومت حلقوی کوتاهمدت و بلندمدت
- آزمون ضربه، انعطافپذیری و بازگشت حرارتی
- الزامات اتصالات و آببندی
تمام لوله کاروگیت عرضهشده در پروژههای دولتی ایران باید گواهی انطباق با INSO 9116 داشته باشد.
DIN 16961 — استاندارد آلمان
DIN 16961 استاندارد آلمانی است که دو بخش اصلی دارد:
- DIN 16961-1: الزامات ابعادی، جنس مواد و مشخصات کلی لوله
- DIN 16961-2: کنترل ابعاد، مقاومت حلقوی و اصول ترکیب با گرانول و پودر
این استاندارد پایه بسیاری از استانداردهای ملی کشورها از جمله ایران بوده و در پروژههای بینالمللی و قراردادهای EPC معمولاً به آن ارجاع میشود.
EN 13476 — استاندارد اروپایی
- EN 13476-1: الزامات کلی مواد و عملکرد
- EN 13476-2: لولههای دو جداره با سطح داخلی صاف (Type B)
- EN 13476-3: لولههای دو جداره با سطح داخلی پروفیلدار (Type C)
EN 13476 جامعترین استاندارد اروپایی برای لولههای پلاستیکی ساختاری زیرزمینی است. این استاندارد سه بخش دارد:
برای لوله کاروگیت SN8 که استاندارد شبکههای فاضلاب شهری ایران است، انطباق با EN 13476 الزامی است.
جدول کامل استانداردهای لوله کاروگیت بر اساس خاصیت
| استاندارد | کاربرد |
| ISIRI 7175-5 | چگالی مواد اولیه |
| ISIRI 9116 | چگالی محصول نهایی |
| ISIRI 6980 | شاخص جریان مذاب مواد اولیه (MFI) |
| ISIRI 9116 | شاخص جریان مذاب محصول نهایی |
| ISIRI 9116 + DIN 16961 | مقاومت حلقوی بلندمدت |
| ISIRI 9116 + ISO 9969 | مقاومت حلقوی کوتاهمدت |
| ISIRI 9116 + EN 1446 | انعطافپذیری حلقوی |
| ISIRI 7175-2 + ISIRI 9116 | تعیین درصد دوده |
| ISIRI 7175-6 + ISIRI 9116 | پراکنش دوده |
| ISIRI 9116 + EN 744 | آزمون ضربه |
| ISIRI 9116 + ISIRI 7175-3 | مقدار مجاز بازگشت حرارتی |
| ISIRI 9116 | ابعاد و شکل ظاهری |
| ISIRI 9116 + EN 1979 | کشش خطی جوش |
| INSO 9116-3 + DIN 16961-2 | ترکیب با گرانول، پودر و عناصر دیگر |
| EN 13476 | آزمونهای کیفیت محصول |
| DIN 16961-2 + EN 13476 + ASTM-849 | اتصالات لوله کاروگیت |
آزمونهای الزامی کنترل کیفیت لوله کاروگیت
هر محموله لوله کاروگیت باید آزمونهای زیر را پاس کند. این آزمونها روی مواد اولیه، محصول نهایی یا هر دو انجام میشوند:
| آزمون | استاندارد | روش اجرا |
| چگالی (دانسیته) | ISIRI 7175-5 | شناورسازی مواد اولیه و لوله نهایی |
| شاخص جریان مذاب | ISIRI 6980 | اندازهگیری نرخ جریان جرمی مذاب تحت دمای مشخص (g/10min) |
| مقاومت حلقوی بلندمدت | DIN 16961 | آزمون کشش و فشار برای تعیین استحکام حلقوی بلندمدت |
| مقاومت حلقوی کوتاهمدت | ISO 9969 | آزمون کشش و فشار برای تعیین استحکام حلقوی کوتاهمدت |
| انعطافپذیری حلقوی | EN 1446 | فشار تا خمیدگی ۳۰٪ قطر (تعیین تنش تغییر شکل کشسان) |
| میزان دوده | ISIRI 7175-2 | کنترل میزان دوده مواد اولیه (مستربچ) |
| بازگشت حرارتی | ISIRI 7175-3 | حرارتدهی در ۱۱۰°C، بررسی شکاف، تاول یا جداسازی جداره |
| کنترل ابعادی | DIN 16961 + ISIRI 9116 | کنترل قطر داخلی، ضخامت جداره، ارتفاع پروفیل با ابزار دقیق |
| کشش خط جوش | EN 1979 | اندازهگیری استحکام کششی خط جوش با دستگاه استاندارد |
| آببندی | — | اعمال فشار ۰.۵ بار به مدت ۱ دقیقه، کنترل نشتی |
| آزمون ضربه | EN 744 | آزمون مقاومت در برابر ضربه در شرایط دمایی مختلف |
مقاومت حلقوی (SN): مهمترین معیار استاندارد
مقاومت حلقوی یا Stiffness Number (SN) مهمترین پارامتر فنی لوله کاروگیت است. این عدد مقاومت لوله در برابر فشار خاک و بار ترافیک را نشان میدهد.
بر اساس استانداردهای ملی و بینالمللی، سه کلاس اصلی وجود دارد:
| کلاس SN | فشار (kN/m²) | کاربرد استاندارد | استاندارد مرجع |
| SN4 | 16 | عمق ۱ تا ۳ متر، ترافیک سبک | EN 13476 / INSO 9116 |
| SN8 | 31.5 | عمق ۳ تا ۶ متر، زیر معبر شهری | EN 13476 / INSO 9116 |
| SN16 | 64 | عمق بیش از ۶ متر، زیر بزرگراه | EN 13476 / DIN 16961 |
در ایران، اکثر کارشناسان برای پروژههای لولهکشی فاضلاب شهری حداقل SN8 را توصیه میکنند.

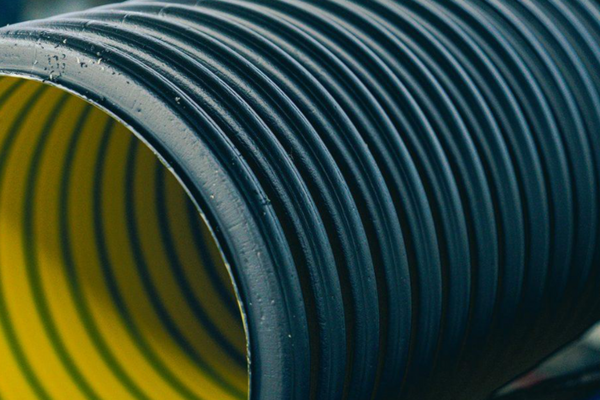

الزامات فنی مواد اولیه بر اساس استاندارد
استانداردهای INSO 9116 و DIN 16961 الزامات زیر را برای مواد اولیه مقرر میکنند:
- جنس مواد: پلیاتیلن با چگالی متوسط یا بالا (PE 80) با جریان MFI یکسان برای لایههای داخلی و خارجی
- سطح داخلی: کاملاً صاف با پوشش مناسب و ضریب زبری پایین برای جریان بهینه فاضلاب
- آببندی: سیستم کوپلر سرخود با واشرهای استاندارد
- مواد لایه داخلی: غیرمشکی با ۴٪ مواد ANTI UV
- ممنوعیت: استفاده از مواد معدنی در مواد اولیه لایههای داخلی و خارجی مجاز نیست
چطور بفهمیم لوله کاروگیت استاندارد است؟
پیش از خرید یا تحویل گرفتن لوله در محل پروژه، این موارد را بررسی کنید:
- گواهی آزمون: تامینکننده باید گواهی آزمون معتبر از آزمایشگاه تاییدشده داشته باشد.
- کنترل وزن: یک شاخه نمونه را وزن کنید و با جدول وزن لوله کاروگیت مقایسه کنید. انحراف بیش از ۵٪ نشانه مشکل کیفی است.
- علامتگذاری لوله: روی هر لوله استاندارد باید نام تولیدکننده، قطر، کلاس SN و استاندارد مرجع حک شده باشد.
- آزمون آببندی: اتصالات باید تحت فشار ۰.۵ بار به مدت ۱ دقیقه بدون نشتی باشند.
سوالات متداول
۱. تفاوت INSO 9116 و EN 13476 چیست؟
INSO 9116 استاندارد ملی ایران و EN 13476 استاندارد اروپایی است. INSO 9116 عمدتاً بر اساس EN 13476 تدوین شده، اما برخی الزامات اضافی متناسب با شرایط ایران دارد. در پروژههای دولتی ایران، INSO 9116 الزامی است.
۲. آیا لوله کاروگیت SN4 برای فاضلاب شهری کافی است؟
برای شبکه زیر معبر خیر. طبق آییننامه وزارت نیرو، لوله کاروگیت سنگین حداقل الزام برای شبکه فاضلاب شهری زیر معبر است. SN4 فقط برای عمقهای کم و مناطق بدون ترافیک مناسب است.
۳. گواهی EN 13476 چگونه اخذ میشود؟
تولیدکننده باید نمونه محصول را به آزمایشگاه معتبر بینالمللی (مانند TÜV آلمان یا آزمایشگاههای تاییدشده داخلی) ارسال کند. آزمونهای مندرج در جدول بالا انجام و گواهی صادر میشود.
جمعبندی
استاندارد لوله کاروگیت سه محور اصلی دارد: INSO 9116 برای بازار ایران، DIN 16961 برای کنترل ابعاد و مقاومت حلقوی، و EN 13476 برای آزمونهای جامع کیفیت. انتخاب لوله بدون بررسی گواهی انطباق با این استانداردها ریسک جدی برای پروژه است.برای مقایسه با سایر گزینهها، مقاله انواع لوله فاضلاب را ببینید. برای مشاوره فنی در انتخاب کلاس و سایز مناسب، کارشناسان آبانگاه صنعت باران در خدمت شما هستند.
