اصول لوله‌کشی فاضلاب شهری | راهنمای جامع طراحی، اجرا و نگهداری

لوله‌کشی فاضلاب یکی از حیاتی‌ترین بخش‌های زیرساخت هر پروژه عمرانی است. اجرای نادرست آن نه‌تنها هزینه‌های تعمیر و نگهداری را چند برابر می‌کند، بلکه می‌تواند سلامت عمومی را به خطر بیندازد. در این مقاله، اصول فنی و اجرایی لوله‌کشی فاضلاب را به زبان ساده و کاربردی بررسی می‌کنیم.

انواع سیستم‌های لوله‌کشی فاضلاب

پیش از هر چیز باید بدانید که سیستم‌های فاضلاب به سه دسته اصلی تقسیم می‌شوند:

فاضلاب خانگی (Domestic Sewage): شامل پساب توالت‌ها، آشپزخانه و حمام است. بار آلودگی بالایی دارد و نیاز به تصفیه کامل دارد. همچنین در مقاله به موضوع نصب انشعاب فاضلاب خانگی به شهری صحبت کردیم.

فاضلاب صنعتی (Industrial Sewage): خروجی کارخانه‌ها و مجتمع‌های صنعتی است. ممکن است حاوی مواد شیمیایی یا سمی باشد و پروتکل خاصی برای جمع‌آوری آن لازم است.

آب‌های سطحی (Storm Water): ناشی از بارش باران و ذوب برف است. در بسیاری از پروژه‌ها این سیستم کاملاً مجزا از فاضلاب خانگی طراحی می‌شود.

شناخت نوع فاضلاب، اولین گام در طراحی صحیح سیستم است؛ چراکه جنس لوله، قطر و شیب مورد نیاز برای هر نوع فاضلاب متفاوت است.

طراحی سیستم فاضلاب شهری فرایندی پیچیده و چند مرحله‌ای بوده که شامل مطالعات هیدرولیکی، تعیین مسیر لوله‌ها، انتخاب مواد مناسب، محاسبه ظرفیت و شیب لوله‌ها، طراحی چاه‌های بازدید و ایستگاه‌های پمپاژ و در نهایت تهیه نقشه‌های اجرایی است.

اصل اول: شیب‌بندی صحیح لوله

شیب، مهم‌ترین پارامتر فنی در لوله‌کشی فاضلاب است. لوله‌های افقی باید با زاویه‌ای نصب شوند که جریان فاضلاب به صورت ثقلی (بدون نیاز به پمپ) برقرار باشد.

جدول شیب استاندارد بر اساس قطر لوله

قطر لوله (mm)	حداقل شیب (%)	شیب توصیه‌شده (%)
تا ۱۱۰	۲٪	۲ تا ۳٪
۱۶۰ تا ۲۰۰	۱٪	۱ تا ۲٪
۳۱۵ تا ۴۰۰	۰٫۵٪	۰٫۵ تا ۱٪
بالای ۵۰۰	۰٫۳٪	۰٫۳ تا ۰٫۵٪

نکته مهم: شیب خیلی زیاد هم مشکل‌ساز است. اگر شیب بیش از حد باشد، مایع سریع‌تر از مواد جامد حرکت می‌کند و رسوب‌گذاری و گرفتگی اتفاق می‌افتد.

اصل دوم: انتخاب قطر مناسب لوله

قطر لوله بر اساس دو عامل تعیین می‌شود: حجم فاضلاب تولیدشده و سرعت جریان مجاز.

سرعت جریان در لوله‌های فاضلاب باید بین ۰٫۶ تا ۳ متر بر ثانیه باشد:

• کمتر از ۰٫۶ m/s → رسوب‌گذاری و گرفتگی
• بیشتر از ۳ m/s → سایش داخلی لوله و آسیب به اتصالات

برای پروژه‌های آب و فاضلاب شهری، قطر لوله‌های اصلی (Trunk Sewer) معمولاً از ۳۱۵ میلیمتر شروع می‌شود و بر اساس جمعیت و تراکم کاربری تعیین می‌گردد.

اصل سوم: انتخاب جنس لوله مناسب

انتخاب جنس لوله یکی از تصمیمات کلیدی در هر پروژه است. هر نوع لوله مزایا و محدودیت‌های خاص خود را دارد:

جدول مقایسه انواع لوله فاضلاب

نوع لوله	مقاومت مکانیکی	مقاومت شیمیایی	وزن	عمر مفید
کاروگیت پلی‌اتیلن	بسیار بالا	بالا	سبک	+۵۰ سال
بتنی	متوسط	پایین	سنگین	۳۰ تا ۴۰ سال
PVC	متوسط	بالا	سبک	۲۵ تا ۳۵ سال
چدنی	بالا	متوسط	بسیار سنگین	۴۰ تا ۵۰ سال

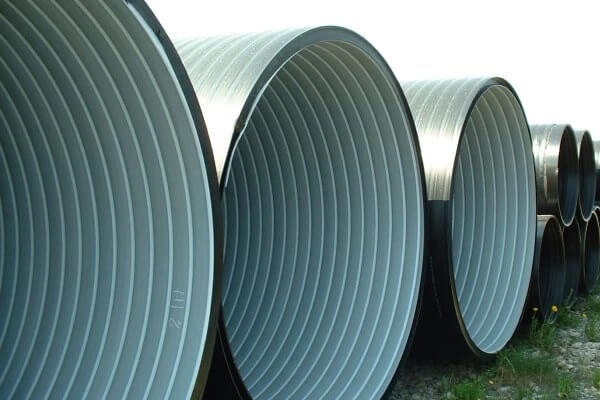

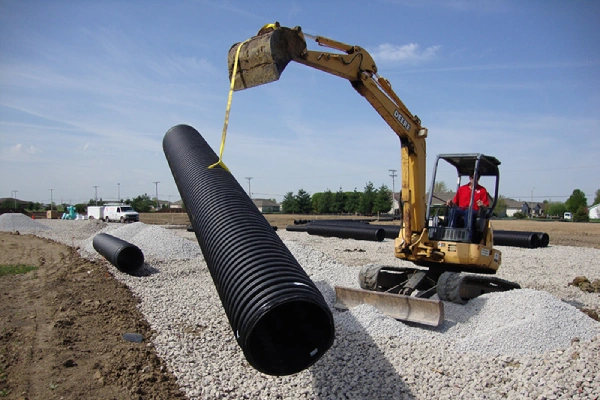

لوله پلی اتیلن کاروگیت به دلیل ساختار دوجداره، مقاومت فوق‌العاده‌ای در برابر فشار خارجی خاک و بار ترافیکی دارد (تا ۶۴ کیلونیوتن بر مترمربع). سطح داخلی صاف آن ضریب اصطکاک پایینی ایجاد می‌کند که باعث جریان روان‌تر فاضلاب و کاهش رسوب‌گذاری می‌شود. به همین دلیل، این لوله انتخاب اول اکثر پروژه‌های فاضلاب شهری و صنعتی در ایران است.

برای آشنایی کامل با مشخصات فنی و سایزبندی، صفحه [ لوله کاروگیت ] آبانگاه را مطالعه کنید.

اصل چهارم: آب‌بندی و اتصالات

یکی از رایج‌ترین دلایل خرابی زودهنگام شبکه فاضلاب، نشتی در محل اتصالات است. رعایت این نکات الزامی است:

فاصله بین اتصالات باید با استانداردهای ملی (نشریه ۳ وزارت نیرو) تطابق داشته باشد.

واشر لاستیکی استاندارد در تمام اتصالات استفاده شود. واشرهای بی‌کیفیت در مقابل مواد شیمیایی فاضلاب تحلیل می‌روند.

در لوله‌های با قطر بالای ۳۱۵ میلیمتر، از کوپلینگ با گسکت یا واشر استفاده کنید.

در نقاط تغییر جهت، حتماً از زانویی استاندارد استفاده کنید، نه خم دادن مستقیم لوله.

اصل پنجم: تهویه سیستم فاضلاب

سیستم فاضلاب بدون تهویه مناسب کار نمی‌کند. گازهای تولیدشده (متان، H₂S) باید مسیری برای خروج داشته باشند، وگرنه:

• فشار داخل لوله نامتعادل می‌شود
• آب سیفون‌ها کشیده می‌شود
• بوی نامطبوع به داخل ساختمان‌ها نفوذ می‌کند

لوله ونت (Vent Pipe) باید در انتهای هر شاخه فاضلاب تعبیه شود و تا بالای سقف ساختمان امتداد یابد. در شبکه‌های شهری، منهول‌های تهویه در فواصل مشخص نصب می‌شوند.

پیش‌بینی دریچه‌های بازدید

در مسیرهای طولانی، تغییر مسیرها و محل انشعابات باید دریچه بازدید یا منهول پیش‌بینی شود. این موضوع دسترسی برای تعمیرات، شست‌وشو و رفع گرفتگی را آسان‌تر می‌کند.

اصل ششم: بازرسی و آزمون قبل از خاک‌ریزی

• قبل از اینکه ترانشه را پُر کنید، حتماً این آزمون‌ها را انجام دهید:
• آزمون آب‌بندی (Water Test): مسیر لوله با آب پر می‌شود و به مدت ۳۰ دقیقه تحت فشار نگه داشته می‌شود. افت فشار بیش از ۱۰٪ نشان‌دهنده نشتی است.
• بازرسی بصری (CCTV Inspection): در پروژه‌های بزرگ، دوربین داخل لوله فرستاده می‌شود تا از صحت اتصالات و عدم وجود مانع اطمینان حاصل شود.
• آزمون شیب: با استفاده از تراز لیزری یا دوربین نقشه‌برداری، شیب نهایی لوله تأیید می‌شود.
• خاک‌ریزی قبل از بازرسی، یکی از اشتباهات پرهزینه‌ای است که بعداً اصلاح آن بسیار دشوار و گران خواهد بود.

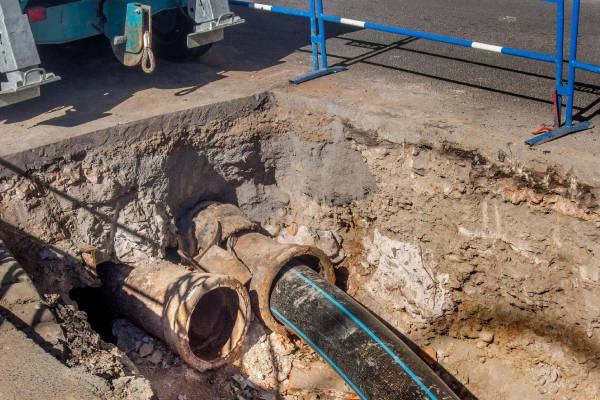

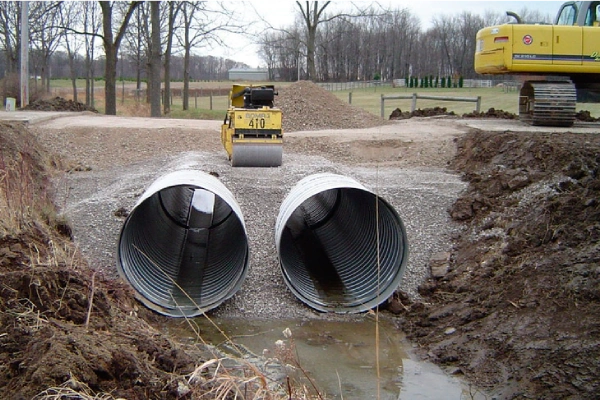

اجرای سیستم فاضلاب شهری شامل حفر کانال، نصب لوله‌های با جنس و قطر مناسب، ایجاد شیب کافی برای جریان فاضلاب، اتصال صحیح اتصالات و متعلقات، انجام تست‌های لازم برای اطمینان از عدم نشتی و در نهایت، پوشش‌دهی کانال‌ها و راه‌اندازی سیستم است.

برای بدست اوردن اطلاعات بیشتر درباره جدول وزن لوله کاروگیت می توانید به مقاله ان سر بزنید.

اشتباهات رایج در اجرای لوله‌کشی فاضلاب

این اشتباهات را پیمانکاران بارها تجربه کرده‌اند:

۱. نصب لوله روی بستر سست: لوله باید روی بستر ماسه‌ای با دانه‌بندی مشخص نصب شود. خاک طبیعی به تنهایی کافی نیست و با گذشت زمان نشست می‌کند.

۲. نادیده گرفتن انبساط حرارتی: لوله‌های پلیمری در اثر گرما و سرما منبسط و منقبض می‌شوند. جوش یا اتصال بدون درز انبساطی مناسب در طول زمان ترک برمی‌دارد.

۳. اتصال مستقیم فاضلاب صنعتی به شبکه شهری: فاضلاب صنعتی ممکن است pH شدیداً اسیدی یا قلیایی داشته باشد که لوله‌های بتنی را از داخل تخریب می‌کند. پیش‌تصفیه الزامی است.

۴. نصب لوله در تراز ناصحیح: کوچک‌ترین ایراد در تراز لوله، در طول سال‌ها به ایجاد نقاط کم‌شیب و تجمع رسوب منجر می‌شود.

۵. استفاده از اتصالات غیراستاندارد برای کاهش هزینه: اتصالات بی‌کیفیت ممکن است در ابتدا ارزان‌تر به نظر برسند، اما اولین نقطه شکست در سیستم خواهند بود.

---
