جدول استاندارد لوله های استیل

لوله‌های استیل به دلیل مقاومت بالا در برابر خوردگی و حرارت، کاربرد گسترده‌ای در صنایع مختلف دارند. انتخاب صحیح لوله استیل، مستلزم آشنایی با استانداردهای مربوطه و جدول ابعاد آن است. در این مقاله، به بررسی جدول استاندارد لوله های‌ استیل، انواع فولاد استفاده شده در آن‌ها و کاربردهای مختلف این لوله‌ها می‌پردازیم.

انواع فولاد استفاده شده در لوله‌های استیل

لوله استیل، یک لوله توخالی‌ست که از آلیاژهای فولاد ساخته می‌شود. این آلیاژها، به دلیل وجود عنصر کروم و سایر عناصر آلیاژی، مقاومت بسیار بالایی در برابر خوردگی و زنگ‌زدگی دارند. به همین دلیل، لوله‌های استیل در صنایع مختلفی که با محیط‌های خورنده سروکار دارند، کاربرد گسترده‌ای پیدا کرده‌اند.

فولاد، آلیاژی از آهن و کربن است که با افزودن عناصر دیگر، خواص آن بهبود می‌یابد. در ساخت لوله‌های استیل، از سه نوع اصلی فولاد استفاده می‌شود:

• فولاد کربنی: این نوع فولاد، ارزان‌ترین نوع فولاد است و به‌طور گسترده در صنایع ساختمانی و خودرو استفاده می‌گردد. اما مقاومت آن در برابر خوردگی کم بوده و برای کاربردهایی که نیاز به مقاومت در برابر خوردگی دارند، مناسب نیست.
• فولاد آلیاژی: این فولاد با افزودن عناصری مانند نیکل، کروم و مولیبدن به فولاد کربنی به تولید می‌رسد. این عناصر، مقاومت فولاد را در برابر حرارت، فشار و خوردگی افزایش می‌دهند. فولادهای آلیاژی در صنایع پتروشیمی و نیروگاهی کاربرد دارند.
• فولاد ضدزنگ: این فولاد، حاوی حداقل ۱۰.۵ درصد کروم بوده و به دلیل تشکیل یک لایه محافظ اکسیدی روی سطح، مقاومت بسیار بالایی در برابر خوردگی دارد. فولادهای ضدزنگ در صنایع غذایی، دارویی و شیمیایی کاربرد گسترده‌ای دارند.

از جمله مهم‌ترین آلیاژهای به‌کار رفته در لوله استیل می‌توان به فولادهای سری 300 مانند 304 و 316 (جدول وزن لوله استیل 304 و 316) اشاره کرد که مقاومت بالایی در برابر خوردگی و حرارت دارند. همچنین، فولادهای سری 400 مانند 430 نیز در ساخت لوله‌های استیل مورد استفاده قرار می‌گیرند.

لوله‌های استیل بر اساس نوع فولاد به کار رفته در آن‌ها به سه دسته اصلی تقسیم می‌شوند: فولاد کربنی (مقاومت کم در برابر خوردگی)، فولاد آلیاژی (مقاومت بیشتر در برابر حرارت و فشار) و فولاد ضدزنگ (مقاومت بسیار بالا در برابر خوردگی).

استانداردها و جدول جدول سایز لوله‌ استیل

استانداردها در تولید لوله‌های استیل نقش بسیار مهمی ایفا می‌کنند. این استانداردها مشخص می‌نمایند که لوله‌ها باید چه ویژگی‌هایی از جمله ابعاد لوله استیل، جنس، مقاومت و تحمل فشار داشته باشند تا بتوان از آن‌ها در کاربردهای مختلف با اطمینان استفاده کرد. مهم‌ترین استانداردهای جهانی و ملی عبارت‌اند از:

• :ASME B19 یکی از مهم‌ترین استانداردهای بین‌المللی برای لوله‌های استیل است که توسط انجمن مهندسان مکانیک آمریکا ASME تدوین شده؛ این استاندارد ابعاد، ضخامت دیواره و سایر مشخصات فنی از جمله پارامترهای جدول سایز لوله استیل را تعیین می‌کند.
• استانداردهای ملی: هر کشور نیز استانداردهای ملی خود را برای تولید لوله‌های استیل دارد که می‌تواند با استانداردهای بین‌المللی تفاوت‌های جزئی داشته باشد.

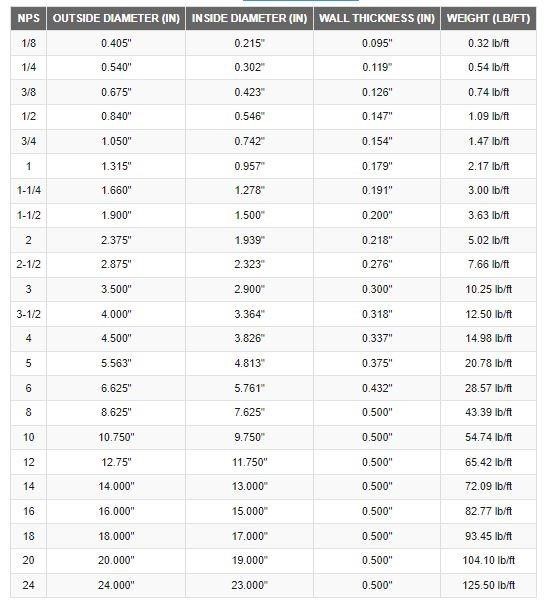

جدول استاندارد لوله استیل

جدول استاندارد لوله فولادی اطلاعات کاملی در مورد ابعاد، وزن و سایر مشخصات فنی انواع مختلف لوله‌های استیل ارائه می‌دهد. در این جدول، مفاهیم زیر بسیار مهم هستند:

• قطر اسمی: اندازه اسمی لوله است که معمولاً با اینچ NPS یا میلی‌متر DN مشخص می‌شود.
• ضخامت دیواره: ضخامت جداره لوله که بر مقاومت و تحمل فشار آن تأثیر مستقیم دارد.
• رده لوله: نشان‌دهنده ضخامت دیواره لوله و در نتیجه مقاومت آن در برابر فشار است.

برای انتخاب لوله مناسب، ابتدا باید کاربرد مورد نظر را مشخص کرد. سپس با توجه به شرایط کاری مانند فشار، دما و نوع سیال، می‌توان از جدول استاندارد لوله استیل، لوله مناسب را با قطر لوله استیل، ضخامت دیواره و رده مناسب انتخاب کرد.

بیشتر بخوانید : اشنایی با نحوه تشخیص استیل اصل از تقلبی

استاندارد ASME B36.19

استاندارد ASME B36.19 به‌صورت جامع به مشخصات فنی لوله‌های استیل درزدار و بدون درز می‌پردازد. این استاندارد شامل اطلاعاتی در مورد جنس لوله، روش تولید، آزمایش‌های کنترل کیفیت و موارد دیگر است.

مقایسه با سایر استانداردها

استاندارد ASME B36.19 یکی از معتبرترین استانداردهای جهانی‌ست و به‌عنوان مرجع اصلی در بسیاری از صنایع استفاده می‌شود. سایر استانداردهای ملی نیز با توجه به نیازهای خاص هر کشور احتمال دارد تا تفاوت‌هایی با این استاندارد داشته باشند. با این حال، همه استانداردها هدف مشترکی دارند که آن هم تضمین کیفیت و ایمنی لوله‌های استیل است.

محاسبه وزن لوله استیل

محاسبه دقیق وزن لوله استیل، تضمین‌کننده انتخابی درست و بهینه در پروژه‌های صنعتی‌ست. در ادامه با جزئیات آن آشنا خواهید شد.

اهمیت محاسبه وزن لوله استیل

دانستن وزن دقیق لوله استیل در بسیاری از صنایع از جمله ساخت‌و‌ساز، نفت و گاز، و صنایع شیمیایی از اهمیت بالایی برخوردار است. این اطلاعات برای موارد زیر ضرورت دارد:

• طراحی سازه‌ها و سیستم‌های لوله‌کشی: محاسبه بار مرده و زنده سازه
• انتخاب تجهیزات بالابر و حمل و نقل: اطمینان از ظرفیت مناسب تجهیزات
• برآورد هزینه مواد: تعیین دقیق هزینه‌های پروژه
• کنترل کیفیت: اطمینان از مطابقت وزن لوله با مشخصات فنی

فرمول محاسبه وزن لوله استیل

برای محاسبه وزن لوله استیل می‌توان از فرمول زیر استفاده کرد:

وزن لوله = چگالی × حجم

حجم لوله نیز با استفاده از فرمول حجم استوانه به دست می‌آید:

در این فرمول‌ها:

• چگالی: وزن واحد حجم ماده است و برای فولاد ضد زنگ معمولاً حدود ۷۸۵۰ کیلوگرم بر متر مکعب در نظر گرفته می‌شود.
• قطر خارجی: قطر بیرونی لوله بر حسب متر
• ضخامت: ضخامت دیواره لوله بر حسب متر
• طول: طول لوله بر حسب متر
• π : عدد پی (تقریباً برابر با ۳.۱۴)

مثال عددی

فرض کنید می‌خواهیم وزن یک لوله استیل با قطر خارجی ۵ سانتی‌متر، ضخامت ۲ میلی‌متر و طول ۱ متر را محاسبه کنیم. با جایگذاری اعداد در فرمول‌ها داریم:

حجم = ۳.۱۴ × (0.05/2)² × 0.002 × 1 = 1.96 × 10^-6 متر مکعب

وزن = 7850 × 1.96 × 10^-6 = 0.0154 کیلوگرم

بنابراین وزن این لوله حدود ۱۵.۴ گرم خواهد بود.

تاثیر چگالی فولاد ضد زنگ بر وزن

چگالی فولاد ضدزنگ بسته به نوع آلیاژ و میزان عناصر آلیاژی موجود در آن کمی متفاوت است. هرچه مقدار عناصر سنگین‌تر مانند مولیبدن و نیکل در آلیاژ بیشتر باشد، چگالی آن نیز بیشتر خواهد بود. بنابراین، برای محاسبات دقیق‌تر، بهتر است از چگالی دقیق آلیاژ مورد استفاده در لوله استفاده شود.

برای دانستن کاربرد انواع لوله استیل در صنعت می توانید به مقاله ان رفته و با خواندن ان اطلاعات مورد نیاز خود را بدست اورید.

محاسبه وزن و سایز لوله استیل یک فرایند ساده اما مهم بوده که در بسیاری از صنایع کاربرد دارد. با دانستن فرمول محاسبه و چگالی فولاد ضدزنگ می‌توان وزن دقیق لوله را محاسبه کرد و از آن در تصمیم‌گیری‌های فنی و اقتصادی استفاده نمود.

تنوع فولادهای ضد زنگ به مهندسان امکان انتخاب گسترده‌ای می‌دهد. با این حال، انتخاب دقیق نوع فولاد و محاسبه وزن لوله، برای اطمینان از عملکرد صحیح سیستم‌های لوله‌کشی، بسیار مهم است.

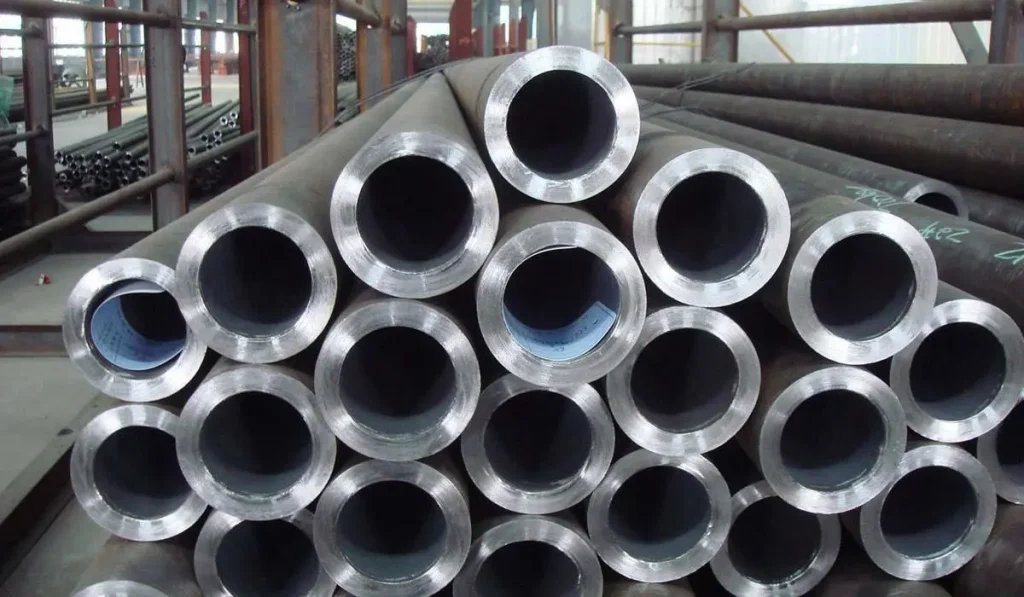

رده‌بندی و ابعاد لوله های استیل

«رده لوله‌های استیل» به ضخامت دیواره این لوله‌ها اشاره دارد و در واقع نشان‌دهنده مقاومت آن‌ها در برابر فشار داخلی است. رده‌های بالاتر، ضخامت بیشتری دارند و در نتیجه توانایی تحمل فشار بیشتری را دارا هستند. این رده‌ها معمولاً با اعدادی مانند 5S، 10S، 40S و … نشان داده می‌شوند. هرچه عدد رده بالاتر باشد، ضخامت دیواره و به تبع آن قطر لوله استیل و مقاومت آن بیشتر خواهد بود.

علاوه‌بر رده، اندازه اسمی لوله نیز پارامتر مهم دیگری‌ست که به قطر داخلی لوله اشاره دارد. اندازه اسمی معمولاً بر حسب اینچ یا میلی‌متر بیان می‌شود و تعیین‌کننده ظرفیت جریان سیال در لوله است.

Schedule یا برنامه لوله استیل

Schedule یا شماره رده، شاخصی عددی‌ست که به‌طور مستقیم با ضخامت دیواره لوله استیل مرتبط بوده و بیانگر توانایی لوله در تحمل فشار داخلی است. هرچه عدد Schedule بالاتر باشد، ضخامت دیواره لوله بیشتر و در نتیجه مقاومت آن در برابر فشار بالاتر خواهد بود.

فرمول محاسبه Schedule نشان می‌دهد که این پارامتر به فشار کاری مورد نظر و استحکام کششی ماده سازنده لوله بستگی دارد. رایج‌ترین Scheduleها عبارت‌اند از:

• STD (Standard)
• XS (Extra Strong)
• XXS (Double Extra Strong)

قابل ذکر است که در لوله‌های استیل ضدزنگ، حرف S به انتهای عدد Schedule اضافه می‌گردد.

انتخاب Schedule مناسب برای یک پروژه به عواملی مانند نوع سیال، فشار کاری، دمای کاری و شرایط محیطی بستگی دارد. مهندسان طراح با توجه به این عوامل و استانداردهای مربوطه، Schedule مناسب را برای هر بخش از سیستم لوله‌کشی انتخاب می‌کنند. در ادامه جداول استاندارد لوله استیل بر حسب شماره Schedule را مشاهده می‌نمایید:

• جدول Schedule 40

• جدول Schedule 80

• جدول Schedule 40S

• جدول Schedule 40S

جدول تحمل فشار لوله‌های استیل

همان‌طور که عنوان کردیم لوله‌های استیل به دلیل مقاومت بالا در برابر فشار، در صنایع مختلفی از جمله نفت و گاز، پتروشیمی و صنایع غذایی کاربرد دارند. تحمل فشار لوله استیل به عوامل مختلفی از جمله نوع آلیاژ، قطر، ضخامت و دمای کاری بستگی دارد. در ادامه می‌توانید جدول تحمل فشار لوله های استیل را مشاهده کنید:

جدول استاندارد لوله های کربن استیل

در مورد جدول استاندارد لوله های کربن استیل، باید گفت که این جداول بسته به نوع کاربرد، فشار کاری، دما و سایر عوامل می‌توانند متفاوت باشند. به همین دلیل، نمی‌توان یک جدول استاندارد کلی برای همه لوله‌های کربن استیل ارائه داد. با این حال، در ادامه به برخی از استانداردهای رایج و اطلاعات کلی در مورد لوله‌های کربن استیل اشاره می‌کنیم:

• API 5L: این استاندارد توسط مؤسسه نفت آمریکا (API) تدوین شده و برای لوله‌های خطوط لوله نفت و گاز استفاده می‌شود.
• ASTM A53: این استاندارد توسط انجمن مواد و آزمون آمریکا (ASTM) تدوین شده و برای لوله‌های فولادی عمومی استفاده می‌شود.
• ASME B36.10: این استاندارد توسط انجمن مهندسان مکانیک آمریکا (ASME) تدوین شده و ابعاد و ضخامت لوله‌های فولادی را تعیین می‌کند.
• ASTM A106: این استاندارد نیز توسط ASTM تدوین شده و برای لوله‌های فولادی با دمای بالا استفاده می‌شود. در مورد این نوع استاندارد، در ادامه اطلاعات بیشتری را عنوان می‌کنیم.

جدول استاندارد ASTM A106 لوله‌های کربن استیل

لوله‌های کربن استیل ASTM A106، لوله‌های فولادی بدون درز هستند که برای کاربردهای دمای بالا استفاده می‌شوند. این لوله‌ها در صنایع مختلفی از جمله نفت و گاز، پتروشیمی، نیروگاه‌ها و … کاربرد دارند.

استاندارد ASTM A106 شامل سه گرید A، B و C است که هر کدام خواص مکانیکی و شیمیایی متفاوتی دارند. در ادامه جدولی از مشخصات ابعادی و وزنی لوله‌های ASTM A106 ارائه شده است:

قطر اسمی (اینچ)	ضخامت دیواره (اینچ)	وزن واحد طول (پوند بر فوت)
1/8	0.068	0.24
1/4	0.088	0.42
3/8	0.109	0.63
1/2	0.109	0.85
3/4	0.113	1.13
1	0.133	1.68
1 1/4	0.14	2.27
1 1/2	0.145	2.72
2	0.154	3.65
2 1/2	0.203	5.79
3	0.216	7.58
3 1/2	0.232	9.46
4	0.25	10.79
5	0.258	14.99
6	0.28	21.82
8	0.322	31.87
10	0.365	40.51
12	0.406	53.14

نتیجه گیری

لوله‌های استیل با توجه به تنوع آلیاژها و استانداردهای تولید، کاربردهای گسترده‌ای در صنایع مختلف دارند. انتخاب مناسب لوله استیل، با توجه به جدول استاندارد لوله های استیل و مشخصات فنی، تضمین‌کننده عملکرد مطلوب سیستم است. جدول استاندارد اطلاعات دقیقی درباره ابعاد لوله استیل، ضخامت و وزن لوله‌ها ارائه می‌دهد و محاسبه دقیق وزن لوله نیز در بسیاری از کاربردها از اهمیت بالایی برخوردار است.
