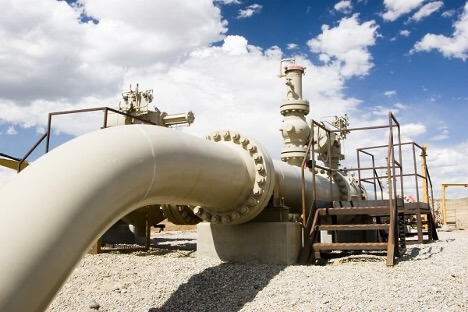

خطوط لوله انتقال گاز، شریان حیاتی صنایع و جوامع مدرن هستند. این سازههای عظیم، مسئولیت انتقال ایمن و پایدار گاز طبیعی از منابع تولیدی به مراکز مصرف را بر عهده دارند. اجرای یک خط لوله گاز، فرایندی پیچیده و چند مرحلهایست که نیازمند برنامهریزی دقیق، تخصص فنی و رعایت استانداردهای ایمنی است. در این مقاله، به بررسی مراحل اجرای خط لوله گاز خواهیم پرداخت، با ما همراه باشید.
انواع خطوط لوله انتقال گاز
خطوط انتقال گاز، رگهای حیاتی شبکه توزیع گاز طبیعی هستند که نقش مهمی در انتقال ایمن و پایدار گاز از منابع تولیدی به مصرفکنندگان ایفا میکنند. مشخصات فنی خطوط انتقال گاز بر اساس کاربرد، جنس، فشار کاری و سایر ویژگیها به انواع مختلفی تقسیم میشوند.
- خطوط انتقال گاز: این خطوط با قطر بزرگ، گاز را از مناطق تولید به مراکز جمعآوری و توزیع منتقل مینمایند. معمولاً در مسافتهای طولانی و یا زیر زمین و یا روی زمین اجرا میگردند.
- خطوط لوله توزیع: این خطوط، گاز را از ایستگاههای تقلیل فشار به مناطق مصرفی مانند شهرها و روستاها منتقل مینمایند. قطر این خطوط در مقایسه با خطوط انتقال کمتر بوده و معمولاً در زیرزمین نصب میگردند.
- خطوط لوله تغذیه: این خطوط، گاز را از خطوط توزیع اصلی به ساختمانها و صنایع مختلف منتقل میکنند. قطر این خطوط کوچکتر بوده و اغلب در داخل ساختمانها و یا زیر پیادهروها نصب میشوند.
خطوط لوله گاز بر اساس قطر، فشار گاز در خطوط انتقال، جنس لوله و کاربرد به انواع مختلفی تقسیم میشوند. از خطوط لوله انتقال گاز با قطر بزرگ و فشار بالا برای انتقال گاز از منابع به مراکز مصرف، تا خطوط لوله توزیع با قطر کوچکتر برای رساندن گاز به منازل و صنایع، هرکدام نقش مهمی در شبکه گازرسانی ایفا میکنند.
مراحل اجرای خط لوله گاز
اجرای خط لوله پلی اتیلن گاز رسانی یک فرایند پیچیده و حساس است که شامل مراحل متعددی از طراحی و برنامهریزی تا بهرهبرداری میشود. در ادامه به بررسی دقیق مراحل اجرای خط لوله گاز میپردازیم. از مطالعات اولیه و اخذ مجوزها تا عملیات حفاری، نصب و آزمایشهای کنترل کیفیت. در نهایت، به مراحل راهاندازی و بهرهبرداری پایدار از این زیرساخت حیاتی خواهیم پرداخت.
۱. مراحل اولیه اجرای خط لوله گاز
مراحل اولیه اجرای خط لوله گاز، پایه و اساس یک پروژه موفق محسوب میشوند و بهطور مستقیم بر کیفیت، هزینه و زمان اجرای پروژه تأثیرگذارند. این مراحل شامل مطالعات امکانسنجی، اخذ مجوزها و هماهنگی با دستگاههای اجرایی و همچنین تملک اراضی و آمادهسازی مسیر است.
بیشتر بخوانید: برررسی انواع اتصالات فلزی
مطالعات امکانسنجی و طراحی: در این مرحله، مطالعات جامعی برای بررسی فنی، اقتصادی و زیستمحیطی پروژه انجام میشود. این مطالعات شامل تعیین مسیر بهینه، انتخاب نوع لوله پلی اتیلن و تجهیزات، برآورد هزینه و زمان اجرا و ارزیابی اثرات زیستمحیطی پروژه است. نتایج این مطالعات بهعنوان پایه و اساس برای طراحی دقیق مهندسی خط لوله مورد استفاده قرار میگیرد.
- اخذ مجوزها و هماهنگی با دستگاههای اجرایی: پس از تکمیل مطالعات امکانسنجی، اخذ مجوزهای لازم از دستگاههای اجرایی مختلف مانند سازمان محیطزیست، شرکت آب منطقهای، شهرداری و راه و شهرسازی ضروریست. هماهنگی با این دستگاهها برای دریافت مجوزهای لازم و اخذ نظرات کارشناسی، امری حیاتیست.
- تملک اراضی و آمادهسازی مسیر: در این مرحله، اراضی مورد نیاز برای اجرای خط لوله از مالکان خریداری یا اجاره شده و سپس آمادهسازی مسیر برای عملیات حفاری و نصب لوله آغاز میشود. این آمادهسازی شامل پاکسازی مسیر، برداشت پوشش گیاهی، خاکبرداری، خاکریزی و ایجاد راههای دسترسی موقت است.
۲. عملیات حفاری و نصب لوله
عملیات حفاری و نصب لوله یکی از مراحل اجرای خط لوله گاز است. پس از اتمام مراحل اولیه شامل مطالعات، اخذ مجوز و آمادهسازی مسیر، این مرحله آغاز میگردد.
- حفاری کانال: در این مرحله، با استفاده از تجهیزات مناسب مانند بیل مکانیکی، کانالهایی با عرض و عمق مشخص در امتداد مسیر خط لوله حفر میشود. عمق و عرض کانال بسته به قطر لوله، نوع خاک و شرایط محیطی متفاوت است.

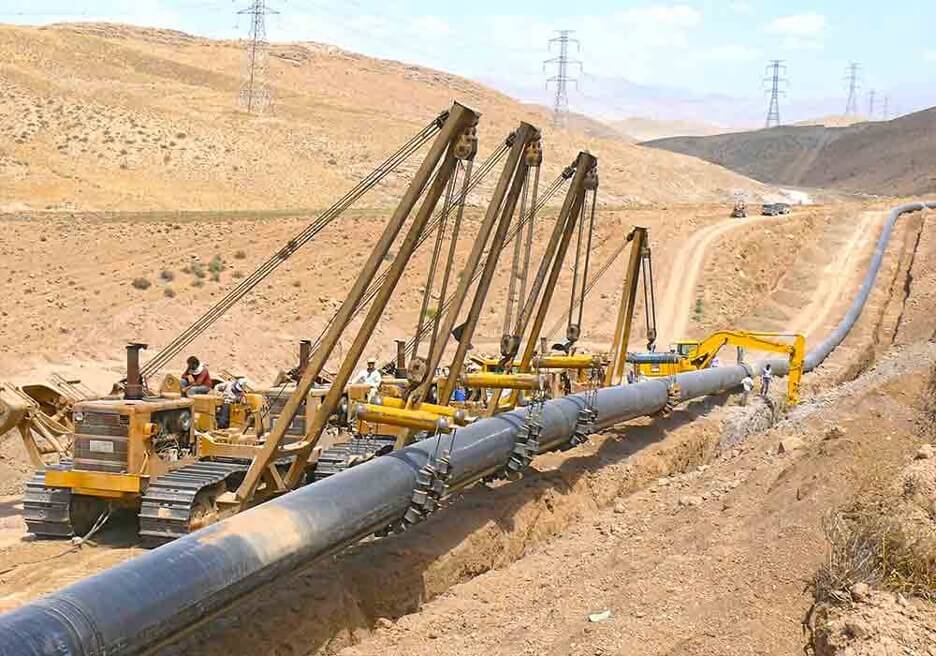

- ریسهکردن لوله: پس از حفر کانال، لولهها به ترتیب در کنار کانال چیده میشوند. این مرحله با هدف آمادهسازی برای عملیات جوشکاری و نصب لوله در کانال انجام میپذیرد.
- خمکاری لولهها: در مسیر خط لوله، به دلیل وجود موانع طبیعی یا مصنوعی و یا تغییر جهت مسیر، نیاز به خمکاری لولهها وجود دارد. خمکاری لولهها باید با دقت و با استفاده از تجهیزات مناسب به انجام برسد تا از ایجاد تنش و ترک در لوله جلوگیری شود.

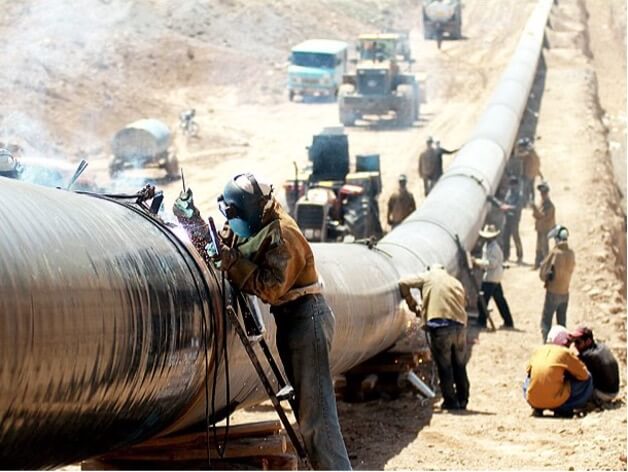

- جوشکاری و بازرسی جوش: یکی از مهمترین مراحل اجرای خط لوله، جوشکاری اتصالات و لولهها است. جوشکاری باید مطابق با استانداردهای مشخص و با استفاده از جوشکاران ماهر انجام شود. پس از جوشکاری، نوبت به بازرسیهای غیرمخرب مانند رادیوگرافی و التراسونیک میرسد تا کیفیت جوشها مورد ارزیابی قرار گیرد.
- عایقکاری خط لوله: پس از اتمام جوشکاری و بازرسی، لولهها با مواد عایق پوشیده میشوند.
۳. آزمایشها و تستهای خط لوله گاز
پس از اتمام عملیات نصب و جوشکاری، خط لوله وارد مرحله حساس آزمایشها و تستها میشود. هدف اصلی از انجام این آزمایشها اطمینان از کیفیت، ایمنی و یکپارچگی خط لوله قبل از بهرهبرداری است.
- هیدروتست: یکی از مهمترین آزمایشها، هیدروتست یا آزمایش فشار آب بهشمار میرود. در این آزمایش، خط لوله با آب پر شده و تحتفشار قرار میگیرد تا مقاومت جوشها، اتصالات و لوله در برابر فشار داخلی بررسی شود. هرگونه نشت یا ترک در این مرحله قابل شناسایی و رفع خواهد بود.
- تست نشتیابی: پس از هیدروتست، تست نشتیابی با استفاده از گازهای بیاثر مانند هلیوم انجام میشود. در این روش، گاز هلیوم به داخل خط لوله تزریق شده و با استفاده از دستگاههای حساس، نقاط نشت احتمالی شناسایی میشوند.
- تستهای غیرمخربNDT : برای ارزیابی کیفیت جوشها و تشخیص عیوب داخلی لولهها، از روشهای مختلف تست غیرمخرب مانند رادیوگرافی، التراسونیک و جریان گردابی استفاده میشود. این روشها بدون آسیب رساندن به لوله، امکان بررسی دقیق داخلی آن را فراهم میکنند.
بیشتر بخوانید: بهترین لوله برای گاز کشی ساختمان
۴. راهاندازی و بهرهبرداری از خط لوله گاز
پس از تکمیل مراحل نصب و آزمایشهای لازم، خطوط لوله انتقال گاز آماده بهرهبرداری میشود. راهاندازی و بهرهبرداری از خط لوله شامل مراحل زیر است:
- پر کردن خط لوله از گاز: پر شدن خط لوله با گاز بیاثر مانند نیتروژن، برای تخلیه هوا و رطوبت موجود در خط ضروری است. سپس گاز اصلی به آرامی و به صورت کنترل شده وارد خط لوله خواهد شد.
- تنظیم فشار و دبی: پس از پر شدن خط لوله از گاز، فشار و دبی گاز به مقدار مورد نظر تنظیم میشود. این تنظیمات با توجه به مشخصات فنی خط لوله و نیاز مصرفکنندگان انجام خواهد شد.
- سیستمهای کنترل و مانیتورینگ: برای نظارت بر عملکرد خط لوله و کنترل فشار، دبی و سایر پارامترهای عملیاتی، سیستمهای کنترل و مانیتورینگ پیشرفتهای نصب میشود. این سیستمها به صورت ۲۴ ساعته خط لوله را تحتنظر داشته و در صورت بروز هرگونه مشکل، به صورت خودکار یا دستی اقدامات لازم را انجام میدهند.
اجرای خط لوله گاز؛ فرایندی پیچیده و چند مرحلهای است. از مطالعات اولیه و طراحی تا حفاری، نصب و آزمایشهای دقیق، هر مرحله نقشی حیاتی در اطمینان از ایمنی و بهرهبرداری پایدار خط لوله دارد. در نهایت با راهاندازی و کنترل مداوم، گاز به مصرفکنندگان منتقل میشود.
اجرای خط لوله گاز فرایندی پیچیده، تخصصی و حیاتیست که مستلزم برنامهریزی دقیق، رعایت استانداردهای ایمنی و بهرهگیری از تکنولوژیهای روز دنیا است. خطوط لوله انتقال گاز بهعنوان شریانهای حیاتی اقتصاد، نقش مهمی در تامین انرژی پایدار و توسعه صنایع ایفا میکنند. با این حال، اجرای این پروژهها با چالشهایی همچون انتخاب مسیر مناسب، حفاظت از محیطزیست و مدیریت مخاطرات همراه است. در این مقاله، مراحل مختلف اجرای خط لوله گاز از مطالعات اولیه تا راهاندازی مورد بررسی قرار گرفت. در نهایت، میتوان نتیجه گرفت که موفقیت در اجرای پروژههای خط لوله گاز، نیازمند همکاری تنگاتنگ مهندسان، پیمانکاران، دستگاههای نظارتی و جامعه محلی بوده تا بتوان از این زیرساخت حیاتی به بهترین نحو بهرهبرداری نمود.
