اتصالات فلزی بهعنوان پل ارتباطی بین اجزای مختلف سازههای فلزی، نقش بسیار مهمی در استحکام و پایداری این سازهها ایفا میکنند. انتخاب نوع اتصال مناسب، مستلزم شناخت دقیق از انواع اتصالات، مزایا و معایب هر یک و همچنین شرایط کاری پروژه است. در این مقاله، به بررسی انواع اتصالات فلزی، روشهای اجرای آنها و کاربردهای هر یک خواهیم پرداخت. با شناخت دقیق از این اتصالات، میتوان بهترین انتخاب را برای هر پروژه انجام داد و به این ترتیب، به ایمنی و دوام سازه کمک کرد.

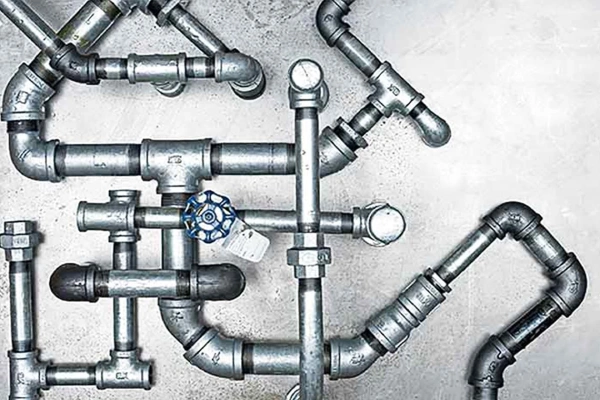

انواع روشهای اتصالات لوله فلزی

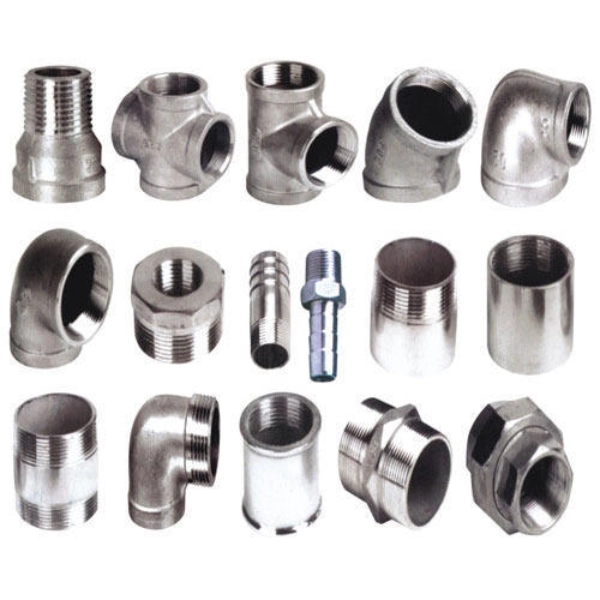

اتصالات فلزی، عناصر حیاتی در ساخت سازههای فلزی هستند. این اتصالات، قطعاتیاند که برای اتصال لولهها، پروفیلها و سایر اجزای فلزی به یکدیگر استفاده میشوند. انتخاب نوع اتصال مناسب، به عوامل مختلفی همچون جنس فلز، فشار کاری، دمای محیط، نوع سیال عبوری و … بستگی دارد. در ادامه، به معرفی دقیقتر انواع اتصالات لوله کشی فلزی همراه با مثالهای کاربردی میپردازیم:
1. اتصالات جوشی Butt Weld Fitting
در این نوع اتصالات، دو لبه قطعات فلزی در کنار هم قرار گرفته و سپس با استفاده از روشهای مختلف جوشکاری (مانند جوش قوس الکتریکی، جوش TIG و …) به هم متصل میشوند. این نوع اتصال به دلیل ایجاد یک اتصال یکپارچه و قوی، در صنایع مختلف کاربرد فراوانی دارد.
کاربردها:
- در صنایع نفت و گاز، پتروشیمی، نیروگاهی و ساختمانی
- برای اتصال لولههایی که تحت فشار و دمای بالا قرار دارند
2. اتصالات ساکت ولد Socket Weld Fitting
اتصالات ساکت ولد نوعی اتصال جوشکاریست که در آن یک سر لوله داخل سوکت قطعه دیگر قرار گرفته و سپس جوشکاری میشود. این نوع اتصال به دلیل ایجاد یک اتصال قوی و یکپارچه، در صنایع حساس و با استانداردهای بالا کاربرد فراوانی دارد. از مزایای آن میتوان به استحکام بالا، ظاهر تمیز و قابلیت استفاده در فضاهای محدود اشاره کرد.
کاربردها:
- اتصال لولههای استیل در صنایع غذایی و دارویی
- اتصال لولههای کوچک در سیستمهای هیدرولیک و پنوماتیک
- اتصال لولهها در تجهیزات آزمایشگاهی
3. اتصالات دندهای Threaded Fitting
اتصالات دندهای یکی از رایجترین انواع اتصالات فلزیاند که برای اتصال لولهها به یکدیگر به کار میروند. در این نوع اتصالات، رزوههایی بر روی سطح خارجی یا داخلی قطعات ایجاد میشود که با پیچاندن به یکدیگر، اتصال محکمی ایجاد میکنند. از مزایای این اتصالات میتوان به نصب آسان، قابلیت جداسازی و تنوع بالا در اندازه و نوع رزوه اشاره کرد.
کاربردها:
- اتصال لولههای آب و گاز در ساختمانها
- اتصال اتصالات به شیرآلات و شیرفلکهها
- اتصال لولههای هوای فشرده
4. اتصالات فلنج دار Flanged fittings
اتصالات فلنجدار از رایجترین اتصالات در سیستمهای لولهکشی هستند. این اتصالات شامل دو فلنجاند که به دو سر لوله جوش داده میشوند. با استفاده از پیچ و مهره، دو فلنج به هم متصل شده و در نتیجه، اتصالی محکم و قابل جداسازی ایجاد میشود. اتصالات فلنجدار به دلیل قابلیت جداسازی آسان، در مواردی که نیاز به تعمیر یا تعویض قطعات وجود دارد، بسیار کاربردی هستند.
کاربردها:
- اتصال لولههای بزرگ در صنایع نفت و گاز
- اتصال پمپها و کمپرسورها به لولهها
- اتصال مخازن تحت فشار به سیستمهای لولهکشی
اتصال لولههای فلزی به روشهای مختلفی مانند جوشکاری، رزوه کردن، استفاده از فلنج و اتصالات ساکت ولد انجام میشود. انتخاب روش اتصال به عواملی چون جنس لوله، فشار کاری، محیط کار و نوع سیال بستگی دارد.
مزایا و معایب انواع اتصالات فلزی
انواع اتصالات فلزی هرکدام مزایا و معایب خاص خودشان را دارند که در ادامه به بررسی آنها خواهیم پرداخت.
| نوع اتصال | مزایا | معایب |
| جوشی | استحکام بالا، یکپارچگی، مقاومت در برابر فشار و دما | نیاز به مهارت جوشکاری، امکان ایجاد تنشهای داخلی |
| ساکت ولد | استحکام بالا، ظاهر تمیز، مناسب برای فضاهای محدود | نیاز به دقت بالا در نصب، هزینه بالاتر |
| دندهای | نصب آسان، قابلیت جداسازی، تنوع بالا | استحکام کمتر، امکان نشت |
| فلنجی | قابلیت جداسازی آسان، مناسب برای فشارهای بالا | هزینه بالا، نیاز به فضای بیشتر |

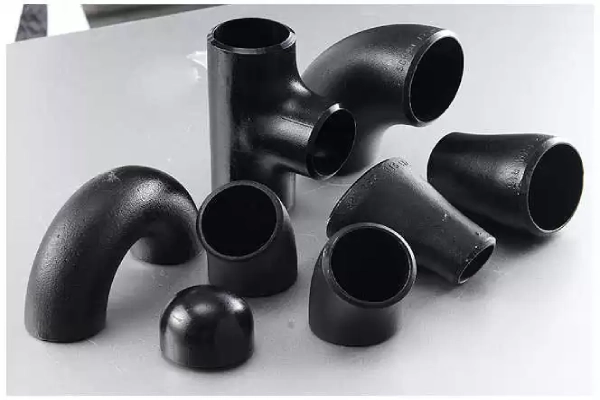

انواع اتصالات لوله فلزی و کاربردهای آنها
انواع اتصالات فلزی، عناصر حیاتی در سیستمهای لولهکشی هستند که برای اتصال لولهها به یکدیگر و ایجاد مسیر جریان سیال به کار میروند. تنوع این اتصالات بسیار گسترده بوده و انتخاب نوع مناسب آن به عوامل متعددی از جمله جنس لوله، فشار کاری، دمای محیط، نوع سیال و … بستگی دارد. در ادامه به بررسی اسامی اتصالات لوله فلزی و کاربردهای هر یک میپردازیم:
زانو Elbow
زانو برای تغییر جهت جریان سیال بین دو لوله به کار میرود. از آنجایی که لولهها به صورت مستقیم تولید میشوند، زانوها به منظور ایجاد انحنا در مسیر لوله مورد استفاده قرار میگیرند. زانوها در زوایای مختلفی مانند 90 درجه، 45 درجه و 22.5 درجه به تولید میرسند.
مغزی Ferrule
مغزیها برای ممانعت از نشتی در محل اتصال لولهها استفاده میشوند. این قطعات بهعنوان پوشش لوله عمل کرده و در مواردی که لوله دچار آسیب شده باشد نیز کاربرد دارند. دو نوع مغزی فشاری و لغزشی وجود دارد.
مهره ماسوره Compression Fitting
مهره ماسوره نیز مانند مغزی برای اتصال لولهها به کار میرود. این اتصال شبیه به یک مهره کوچک بوده و به راحتی قابل جدا شدن است. مهره ماسوره دارای دو قسمت نر و ماده بوده و برای اتصال لولههای با جنس مختلف نیز قابل استفاده است.
رابط یا آداپتور Adapter
رابط یا آداپتور برای اتصال لولههایی با قطر یا جنس متفاوت به کار میرود. این قطعه به صورت نر یا ماده بوده و برای تبدیل رزوه لولهها از یک نوع به نوع دیگر استفاده میشود. رابطها معمولاً در سیستمهای لولهکشی PVC یا مسی کاربرد دارند.
لولههای فولادی مقاومت بالایی دارند و برای اتصال آنها با یکدیگر باید از اتصالات فولادی استفاده نموند، برای سفارش این محصولات با کارشناسان مجموعه تماس حاصل بفرمائید.
شیر Valve
شیرها برای کنترل جریان سیال در سیستم لولهکشی به کار میروند. شیرها انواع مختلفی دارند که هر یک کاربرد خاصی دارند. از جمله انواع شیرها میتوان به شیر دروازهای، شیر کرهای، شیر چک، شیر پروانهای و شیر دیافراگمی اشاره کرد.
بوشن Bushing
بوشن قطعهای استوانه شکل با رزوه داخلی و خارجی که برای اتصال دو لوله با قطرهای متفاوت یا ایجاد اتصال بین لوله و سایر تجهیزات استفاده میشود. بوشنها معمولاً از جنس فلزاتی مانند فولاد یا برنج ساخته شده و در صنایع مختلف کاربرد دارند.
فلنج Flange
فلنج یک قطعه فلزی است که برای اتصال لولهها، شیرآلات، پمپها و سایر تجهیزات به یکدیگر در سیستمهای لولهکشی به کار میروند. فلنجها معمولا دارای سوراخهایی برای پیچ و مهره هستند و با استفاده از پیچ و مهره به یکدیگر محکم میشوند. فلنجها به دلیل قابلیت جدا شدن آسان، در تعمیرات و نگهداری سیستمهای لولهکشی بسیار کاربرد دارند.
سه راهی و چهارراهی Tee and Cross
سه راهی برای ایجاد انشعاب در یک خط لوله استفاده میشود. این قطعه دارای سه دهانه بوده و برای اتصال دو لوله به یک لوله اصلی کاربرد دارد. چهارراهی نیز مشابه سه راهی بوده اما دارای چهار دهانه است.
درپوش و دو شاخه Cap and Plug
درپوش و دو شاخه هر دو برای بستن انتهای لولهها استفاده میشوند. تفاوت اصلی آنها در نوع اتصال است. درپوش بدون رزوه است و به سادگی بر روی لوله قرار میگیرد، در حالی که دو شاخه دارای رزوه بوده و محکمتر به لوله متصل میشود. انتخاب بین درپوش و دو شاخه به عوامل مختلفی مانند فشار سیال و جنس لوله بستگی دارد.
اتصالات گالوانیزه در برابر خوردگی و زنگزدگی مقاومت بالایی دارد و در صنایع نفت و گاز، آب و فاضلاب و… کابرد دارد، جهت خرید اتصالات گالوانیزه با کیفیت و قیمت مناسب با کارشناسان مجموعه آبانگاه صنعت باران تماس حاصل بفرمائید.
اتصالات لوله فلزی در انواع مختلفی مانند زانو، مغزی، مهره ماسوره، رابط، شیر، بوشن، فلنج، سه راهی و چهارراهی تولید میشوند که هر کدام کاربرد خاصی در سیستمهای لولهکشی دارند و انتخاب نوع اتصال به عوامل مختلفی مانند جنس لوله، فشار کاری و نوع سیال بستگی دارد.
نتیجهگیری
انواع اتصالات فلزی نقش حیاتی در استحکام و پایداری سازههای فلزی ایفا میکنند. انتخاب نوع اتصال مناسب، به عوامل مختلفی از جمله نوع بارگذاری، جنس مصالح، شرایط محیطی و هزینه ساخت بستگی دارد. در این مقاله، به بررسی انواع مختلف اتصالات فلزی پرداختیم. شناخت دقیق از این اتصالات، مهندسان و طراحان را قادر میسازد تا بهترین تصمیم را برای هر پروژه اتخاذ کرده و سازهای ایمن و پایدار را طراحی کنند. در نهایت، میتوان گفت که انتخاب نوع اتصال مناسب، بهینه سازی مصرف مصالح و کاهش هزینههای ساخت منجر میشود.
