لولههای مانیسمان بهعنوان یکی از پرکاربردترین لولهها در صنایع مختلف، نقش حیاتی در انتقال سیالات ایفا میکنند. انتخاب صحیح لوله مانیسمان با توجه به فشار کاری، دما و نوع سیال، از اهمیت بالایی برخوردار است. در این مقاله، به بررسی فشار کاری لوله مانیسمان با ردههای مختلف (20، 40 و 80) میپردازیم. سپس با استفاده از جداول استاندارد و فرمولهای مهندسی، به تحلیل عوامل موثر بر فشار کاری لولهها و روشهای محاسبه آن و تاثیر ان در قیمت لوله مانیسمان خواهیم پرداخت.
فشار کاری لوله چیست و چرا مهم است؟
فشار کاری به نیرویی گفته میشود که سیال درون لوله به دیوارههای آن وارد میکند. این نیرو میتواند ناشی از وزن سیال، پمپاژ یا تغییرات دما باشد. فشار کاری یک پارامتر بسیار مهم در طراحی و انتخاب لولهها است، زیرا اگر از لولههایی با مقاومت کمتر از فشار کاری سیستم استفاده شود، احتمال ترکیدگی و نشت وجود دارد.
کدام لوله فولادی برای پروژه شما مناسب است؟ برای اشنایی کامل با انواع لوله فولادی می توانید به مقاله مورد نظر برای کسب اطلاعات بیشتر کلیک کنید.
اهمیت تعیین فشار کاری
- ایمنی: انتخاب لوله با فشار کاری مناسب، از بروز حوادثی مانند انفجار، نشت مواد خطرناک و آسیبهای جانی جلوگیری میکند.
- اقتصادی بودن: انتخاب لوله با فشار کاری کمتر از نیاز سیستم، هزینههای اضافی را به همراه دارد و انتخاب لوله با فشار کاری بسیار بیشتر نیز هزینهبر است.
- کارایی سیستم: لولههایی که با فشار کاری مناسب انتخاب میشوند، عمر مفید بیشتری داشته و عملکرد بهتری از خود نشان میدهند.
عوامل موثر بر فشار کاری لوله
- نوع سیال: سیالات مختلف دارای چگالی و خواص شیمیایی متفاوتی هستند که بر فشار کاری لوله مانیسمان تاثیر میگذارند.
- دما: افزایش دما باعث افزایش فشار سیال درون لوله میشود.
- قطر لوله: با افزایش قطر لوله، فشار وارد بر دیواره لوله کاهش مییابد.
- ضخامت دیواره: ضخامت دیواره لوله، مقاومت آن در برابر فشار را تعیین میکند.
- مواد تشکیل دهنده لوله: جنس لوله (مانند فولاد، چدن، پلاستیک) بر مقاومت آن در برابر فشار تاثیر میگذارد.
محاسبه فشار کاری لوله مانیسمان
محاسبه دقیق فشار کاری مجاز هر لوله ای حتی لوله پلی اتیلن، برای اطمینان از عملکرد ایمن سیستمهای لولهکشی بسیار مهم است. این محاسبه بر اساس عوامل مختلفی از جمله جنس لوله، ضخامت دیواره، قطر داخلی و شرایط عملیاتی انجام میشود.
جدول وزن لوله مانیسمان رده 40، 80 + ضخامت
فرمولهای محاسبه
یکی از رایجترین فرمولها برای محاسبه فشار کاری مجاز لوله، فرمول بارلو است. این فرمول به صورت زیر بیان میگردد:
P = (2 * S * t) / D
در این فرمول:
- P: فشار کاری مجاز (بر حسب واحد فشار مانند پاسکال یا psi)
- S: تنش مجاز ماده لوله (بر حسب واحد فشار)
- t: ضخامت دیواره لوله (بر حسب واحد طول)
- D: قطر داخلی لوله (بر حسب واحد طول)
تفاوت لوله گالوانیزه گرم و سرد چیست و هر کدام چه کاربردی دارند؟ برای پاسخ به این سوال می توانید به مقاله مورد نظر مراجعه کنید.
مثال: فرض کنید یک لوله فولادی با قطر داخلی 50 میلیمتر، ضخامت دیواره 3 میلیمتر و تنش مجاز 200 مگاپاسکال داریم. با جایگذاری این اعداد در فرمول بارلو، فشار کاری مجاز برابر میشود با:
P = (2 * 200 * 10^6 Pa * 3 * 10^-3 m) / (50 * 10^-3 m) = 24 MPa
بنابراین، حداکثر فشاری که این لوله میتواند تحمل کند، 24 مگاپاسکال است.
نقش استانداردها در محاسبات
استانداردهای مختلفی مانند ASME، ASTM، API و ISO، فرمولها و روشهای محاسبه فشار کاری مجاز هر لوله ای حتی لوله پلی اتیلن را مشخص میکنند. این استانداردها ضرایب ایمنی، تنشهای مجاز و سایر پارامترهای مهم را تعیین نموده که در محاسبات باید در نظر گرفته شوند. استفاده از این استانداردها تضمین میکند که محاسبات به صورت دقیق و بر اساس بهترین روشهای مهندسی انجام شدهاند.
نرمافزارهای تخصصی برای محاسبه
علاوه بر محاسبات دستی، نرمافزارهای تخصصی بسیاری برای محاسبه فشار کاری مجاز لولهها وجود دارند. این نرمافزارها با استفاده از الگوریتمهای پیچیده و پایگاه دادههای گسترده، امکان محاسبات سریع و دقیق را فراهم میکنند. برخی از این نرمافزارها همچنین قابلیت تحلیل تنش، تغییر شکل و سایر پارامترهای مهم را نیز دارند.
محاسبه فشار کاری لوله مانیسمان با استفاده از فرمولهای مهندسی و استانداردهایی مانند ASME انجام میشود که عوامل مختلفی از جمله ضخامت دیواره و تنش تسلیم را در نظر میگیرد.
آشنایی با ردههای مختلف لوله مانیسمان
لولههای مانیسمان بر اساس ضخامت دیواره به ردههای مختلفی تقسیم میشوند که از جمله آنها میتوان به ردههای 20، 40 و 80 اشاره کرد. هرچه عدد رده بالاتر باشد، ضخامت دیواره لوله نیز بیشتر است.
- رده 20: این لولهها کمترین ضخامت دیواره را دارند و برای کاربردهای سبکتر و انتقال سیالات با فشار پایین مناسب هستند.
- رده 40: لولههای رده 40 از نظر ضخامت دیواره در حد متوسط قرار داشته و کاربردهای گستردهتری دارند. این لولهها برای انتقال سیالات با فشار متوسط و در صنایع مختلف مورد استفاده قرار میگیرند.
- رده 80: این لولهها ضخیمترین دیواره را در بین سه رده مذکور داشته و برای کاربردهایی که نیاز به مقاومت بالا در برابر فشار و خوردگی دارند، مناسباند. از جمله این کاربردها میتوان به صنایع نفت، گاز و پتروشیمی اشاره کرد.
بهطور کلی، انتخاب رده مناسب لوله مانیسمان به عوامل مختلفی از جمله فشار کاری سیال، دمای محیط، نوع سیال و استانداردهای طراحی بستگی دارد.
لولههای مانیسمان با توجه به ضخامت دیواره به ردههای مختلفی تقسیم میشوند. ردههای رایج شامل 20، 40، 80 و… هستند. هرچه رده بالاتر باشد، ضخامت دیواره لوله بیشتر است و در نتیجه مقاومت آن در برابر فشار و تنش نیز بیشتر میشود.

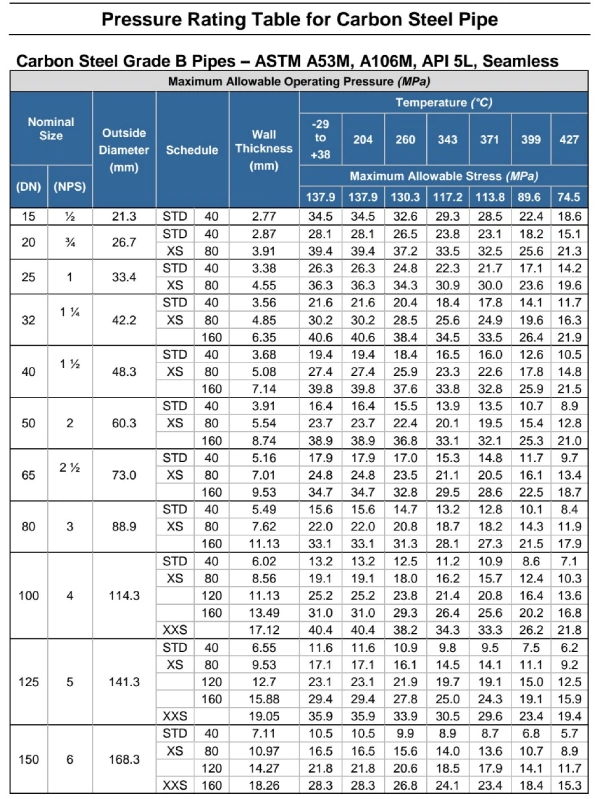

جدول فشار کاری لوله مانیسمان
این جدول حداکثر فشار کاری مجاز برای لولههای فولادی کربنی با گرید B را در دماهای مختلف نشان میدهد.
پارامترهای اصلی در این جدول عبارتاند از:
- سایز اسمی (DN): قطر داخلی لوله
- قطر خارجی: قطر بیرونی لوله
- Schedule: ضخامت استاندارد لوله، این میزان هرچقدر بالاتر باشد، نشان دهنده ضخامت بیشتر و مقاومت بالاتر لوله است.
- ضخامت دیواره: ضخامت واقعی دیواره لوله
- دما: دمای سیالی که در لوله جریان دارد. با افزایش دما، مقاومت کششی فلز کاهش یافته و در نتیجه حداکثر فشار کاری مجاز نیز کاهش مییابد.
- حداکثر فشار کاری مجاز: بیشترین فشاری که لوله قادر است در دمای مشخص تحمل کند.
- حداکثر تنش مجاز: حداکثر تنشی که ماده لوله میتواند در دمای مشخص تحمل نماید.
نحوه استفاده از جدول
برای پیدا کردن اطلاعات مورد نظر، ابتدا سایز اسمی لوله، ضخامت و دمای سیال را مشخص کنید. سپس در جدول، سطری را که مربوط به سایز و ضخامت مورد نظر است پیدا کرده و در ستون دمای مشخص، مقدار فشار یا تنش مجاز را بخوانید. در ادامه مثالهایی در این زمینه را مرور میکنیم:
· فشار کاری لوله رده ۲۰
سایز 2۰ (DN)، Schedule 40 : در دمای 20 درجه سانتیگراد، حداکثر فشار کاری مجاز 28.1 مگاپاسکال است. این لوله برای سیستمهایی با فشار متوسط هماهنگی دارد.
سایز 20 (DN)، Schedule 80 : در دمای 343 درجه سانتیگراد، حداکثر فشار کاری مجاز 32.5 مگاپاسکال خواهد بود. این لوله به دلیل ضخامت بیشتر، برای سیستمهایی با فشار بالاتر و یا دمای کاری بالاتر مورد قبول است.
· فشار کاری لوله رده 40
سایز 40 (DN)، Schedule 40: فشار کاری لوله رده 40 در دمای 20 درجه سانتیگراد، حداکثر 19.4 مگاپاسکال مد نظر قرار میگیرد. این لوله برای سیستمهایی با فشار پایینتر نسبت به لولههای رده 20 و 80 مناسب است.
سایز 40 (DN)، :Schedule 160 در دمای 343 درجه سانتیگراد، حداکثر فشار کاری مجاز 32.8 مگاپاسکال است. این لوله به دلیل ضخامت بسیار زیاد، برای سیستمهایی با فشار بسیار بالا و شرایط کاری سخت سازگاری دارد.
· فشار کاری لوله رده ۸۰
سایز ۸۰ (DN)، Schedule 40 : در دمای 20 درجه سانتیگراد، حداکثر فشار کاری مجاز 13.2 مگاپاسکال در نظر گرفته میشود. این لوله برای سیستمهایی با فشار پایین و شرایط کاری معمولی قابل پذیرش است.
سایز 80 (DN)، Schedule 160 : در دمای 343 درجه سانتیگراد، حداکثر فشار کاری مجاز 28.6 مگاپاسکال مورد تایید قرار میگیرد. این لوله برای سیستمهایی با فشار متوسط تا بالا و دمای کاری بالا مطلوب است.
نتیجهگیری
در این مقاله به بررسی فشار کاری مجاز لولههای مانیسمان با ردههای مختلف پرداخته شد. نتایج نشان داد که ضخامت دیواره لوله، قطر آن و جنس مواد بهطور مستقیم بر تحمل فشار کاری لوله تاثیر میگذارد. انتخاب لوله مناسب با توجه به شرایط کاری و استانداردهای مربوطه، نقش مهمی در اطمینان از ایمنی و عملکرد صحیح سیستمهای لولهکشی دارد. در نتیجه، برای اطمینان از تحمل فشار کاری لوله مانسمان، باید به استانداردهای جهانی و مشخصات فنی هر لوله توجه نمود.
