لولههای مانیسمان بهعنوان یکی از پرکاربردترین انواع لولههای فولادی در صنایع مختلف، نقش مهمی در انتقال سیالات و ساخت سازهها ایفا میکنند. این لولهها به دلیل فرایند تولید خاص خود، بدون درز بوده و از استحکام بالایی برخوردارند. یکی از مهمترین عوامل در انتخاب لوله مانیسمان، وزن آن است. در این مقاله، به بررسی دقیق جدول وزن لوله مانیسمان با تاکید بر ردههای 40 و 80 خواهیم پرداخت و اهمیت استفاده از این جداول در انتخاب صحیح لوله را شرح خواهیم داد.
اهمیت استفاده از جدول وزن لوله مانیسمان
جدول وزن لوله مانیسمان، ابزاری حیاتی برای مهندسان، طراحان و خریداران لوله است. این جدول، حاوی اطلاعات دقیقی از وزن لولههای مانیسمان با قطر و ضخامتهای مختلف بوده و به شما امکان میدهد تا وزن دقیق لوله مورد نیاز برای محاسبات مهندسی خود را به سادگی محاسبه کنید. همچنین اگر شما می خواهید که به لیست قیمت اتصالات گالوانیزه دسترسی داشته باشید می توانید به صفحه مورد نظر بروید.
چرا جدول وزنی مهم است؟
- تعیین هزینه دقیق پروژه: وزن لوله بهطور مستقیم بر هزینههای حملونقل و اجرا تأثیر میگذارد. با استفاده از جدول وزنی میتوانید وزن دقیق لوله را محاسبه کرده و هزینههای پروژه را بهینه کنید.
- انتخاب ضخامت مناسب: ضخامت لوله تعیینکننده مقاومت آن در برابر فشار است. با استفاده از جدول وزنی، میتوانید ضخامت مناسب را برای تحمل فشار مورد نیاز انتخاب کرده و از صرف هزینههای اضافی برای خرید لولههای ضخیمتر جلوگیری کنید.
- برنامهریزی دقیق حملونقل: با دانستن وزن دقیق لوله، میتوانید نوع وسیله نقلیه، ظرفیت بارگیری و تعداد تریلرهای مورد نیاز برای حملونقل را به دقت تعیین نمایید. این امر به شما کمک میکند تا هزینههای حملونقل را کاهش داده و از بروز مشکلات احتمالی در حین حملونقل جلوگیری کنید.
- طراحی سیستمهای لوله کشی: در طراحی سیستمهای لوله کشی، وزن لوله یکی از پارامترهای مهم است که باید در نظر گرفته شود. با استفاده از جدول وزنی، میتوانید وزن لولهها را محاسبه کرده و ابعاد پایهها و نگهدارندهها را به درستی تعیین نمایید.
جدول وزن لوله مانیسمان مانند مغزی گالوانیزه برای اتصالات، ابزاری ضروری برای انتخاب دقیق لوله با توجه به نیاز پروژه است. با استفاده از این جدول، میتوان وزن دقیق لوله را بر اساس قطر، ضخامت و جنس آن محاسبه کرد و در نتیجه، هزینهها را کاهش داده و از بروز خطا در طراحی و اجرا جلوگیری نمود.
روشهای محاسبه وزن لوله
برای تعیین دقیق وزن لوله مانیسمان، دو روش اصلی وجود دارد که هر کدام مزایای خاص خود را دارند:
1. استفاده از جدول وزنی آماده
سادهترین و سریعترین روش برای محاسبه وزن لوله، استفاده از جداول وزنی آماده است. این جداول به صورت گسترده در دسترس هستند و وزن لوله را بر اساس قطر خارجی، ضخامت دیواره (رده) و طول مشخص میکنند. با مراجعه به این جداول، میتوانید به سرعت وزن مورد نظر خود را پیدا کنید.
تحمل فشار کاری لوله مانیسمان چقدر است ؟ برای پاسخ به این سوال مهم می توانید اطلاعات کامل را از مقاله مورد نظر دریافت کنید.
مزایای استفاده از جدول وزنی:
- سرعت و سهولت در محاسبه
- دقت بالا در صورتی که جدول معتبر باشد
- عدم نیاز به محاسبات پیچیده
2. محاسبه وزن با استفاده از فرمول
اگر جدول وزنی در دسترس نباشد، میتوان از فرمولهای محاسبه وزن لوله استفاده کرد. این فرمولها بر اساس اصول هندسی و چگالی مواد طراحی شدهاند و با داشتن قطر خارجی، ضخامت دیواره و طول لوله، وزن دقیق آن را محاسبه میکنند.
فرمول کلی محاسبه وزن لوله
وزن لوله = (π × قطر خارجی² × ضخامت × طول × چگالی) / 4000
توجه:
- در این فرمول، قطر خارجی و ضخامت باید بر حسب میلیمتر، طول بر حسب متر و چگالی بر حسب کیلوگرم بر متر مکعب وارد شود.
- چگالی فولاد بهعنوان ماده اصلی سازنده لوله مانیسمان، حدود 7850 کیلوگرم بر متر مکعب است.
مزایای استفاده از فرمول:
- انعطافپذیری بالا برای محاسبه وزن لوله با ابعاد دلخواه
- امکان محاسبه وزن لولههایی که در جداول موجود نیستند
وزن لوله را میتوان به دو روش محاسبه کرد: اول، استفاده از جداول وزنی آماده که وزن لوله را بر اساس قطر و ضخامت آن ارائه میدهد. دوم، استفاده از فرمول محاسبه وزن که با استفاده از قطر خارجی، ضخامت و چگالی ماده لوله، وزن آن را به دست میآورد.
جدول وزن لوله مانیسمان رده 40
لولههای مانیسمان رده 40 بهعنوان یکی از پرکاربردترین انواع لولههای فولادی بدون درز شناخته میشوند. این لولهها به دلیل مقاومت مناسب در برابر فشار و قیمت مناسب، در صنایع مختلفی مورد استفاده قرار میگیرند. شما می توانید قیمت لوله مانیسمان را با کلیک بر روی صفحه مورد نظر مشاهده فرمایید.
| جدول وزن لوله مانیسمان رده 40 | |||
| ردیف | سایز لوله رده 40 بر حسب اینچ | ضخامت بر حسب میلیمتر | وزن هر شاخه بر حسب کیلوگرم |
| 1 | 1.2 | 2.77 | 7.4 |
| 2 | 3.4 | 2.87 | 10.2 |
| 3 | 1 | 3.38 | 15 |
| 4 | 11.4 | 3.56 | 20.3 |
| 5 | 11.2 | 3.68 | 24.3 |
| 6 | 2 | 3.91 | 33 |
| 7 | 21.2 | 5.16 | 52 |
| 8 | 3 | 5.49 | 68 |
| 9 | 4 | 6.02 | 96 |
| 10 | 5 | 6.55 | 130 |
| 11 | 6 | 7.11 | 170 |
مشخصات فنی
- ضخامت دیواره: ضخامت دیواره این لولهها نسبت به ردههای پایینتر بیشتر است و به همین دلیل مقاومت بالاتری در برابر فشار دارند.
- قطر خارجی: قطر خارجی لولههای رده 40 متناسب با کاربرد آنها متغیر بوده و معمولاً بین 2/1 تا 34 اینچ است.
- جنس: این لولهها بر عکس لوله کاروگیت معمولاً از فولاد کربنی ساخته میشوند و گاهی برای افزایش مقاومت در برابر خوردگی، سطح آنها گالوانیزه میگردد.
کاربردها
- صنایع نفت و گاز: در خطوط لوله انتقال نفت و گاز به دلیل مقاومت در برابر فشار و خوردگی.
- سیستمهای آبرسانی: در شبکههای توزیع آب به دلیل مقاومت در برابر خوردگی و فشار آب.
- صنایع ساختمانی: در ساخت سازههای فلزی، داربستها و سیستمهای گرمایش و سرمایش.
- صنایع شیمیایی: در انتقال سیالات شیمیایی خورنده.
مزایا
- مقاومت بالا در برابر فشار: به دلیل ضخامت دیواره، این لولهها میتوانند فشارهای بالایی را تحمل کنند.
- مقاومت در برابر خوردگی: با پوشش گالوانیزه، مقاومت لوله در برابر خوردگی افزایش مییابد.
- قیمت مناسب: نسبت به سایر لولههای فولادی، قیمت مناسبی دارد.
- در دسترس بودن: این لوله ها مانند لوله پلی اتیلن به دلیل کاربرد گسترده، به راحتی در بازار یافت میشود.
جدول وزن لوله مانیسمان رده 80
لولههای مانیسمان رده 80 دارای ضخامت دیواره بیشتری نسبت به رده 40 هستند و به همین دلیل مقاومت بالاتری در برابر فشار دارند. این لولهها معمولاً در کاربردهایی که نیاز به مقاومت بسیار بالا در برابر فشار و دما وجود دارد، مورد استفاده قرار میگیرند.
| جدول وزن لوله مانیسمان رده 80 | |||
| ردیف | سایز لوله رده 80 بر حسب اینچ | ضخامت بر حسب میلیمتر | وزن هر شاخه بر حسب کیلوگرم |
| 1 | 1.2 | 3.73 | 9 |
| 2 | 3.4 | 3.73 | 13 |
| 3 | 1 | 4.55 | 19 |
| 4 | 11.4 | 4.58 | 26 |
| 5 | 11.2 | 5.08 | 32 |
| 6 | 2 | 5.54 | 44 |
| 7 | 3 | 7.62 | 91 |
| 8 | 4 | 8.56 | 130 |
مشخصات فنی
- ضخامت دیواره: ضخامت دیواره این لولهها بسیار بیشتر از رده 40 بوده و به همین دلیل وزن بیشتری دارند.
- قطر خارجی: قطر خارجی این لولهها نیز متناسب با کاربرد آنها متغیر است.
- جنس: معمولاً از فولاد کربنی با کیفیت بالا ساخته میشوند و گاهی برای کاربردهای خاص از فولاد ضدزنگ استفاده میگردد.
اگر می خواهید انواع لوله های صنعتی را بشناسید و با کاربرد انها اشنا شوید می توانید به مقاله مورد نظر بروید.
کاربردها
- صنایع نفت و گاز: در خطوط لوله انتقال نفت و گاز با فشار بالا.
- نیروگاهها: در سیستمهای بخار و انتقال سیالات داغ.
- صنایع پتروشیمی: در خطوط لوله انتقال مواد شیمیایی با فشار بالا.
- ساختمانهای بلند: در سیستمهای آبرسانی و آتشنشانی.
مزایا
- مقاومت بسیار بالا در برابر فشار و دما: به دلیل ضخامت دیواره بالا، این لولهها برای کاربردهای با فشار و دمای بالا مناسب هستند.
- طول عمر بالا: به دلیل کیفیت بالای فولاد استفاده شده، طول عمر این لولهها بسیار بالاست.
- ایمنی بالا: به دلیل مقاومت بالا، از این لولهها در کاربردهایی که ایمنی بسیار مهم است، استفاده میشود.
انتخاب بین رده 40 و 80

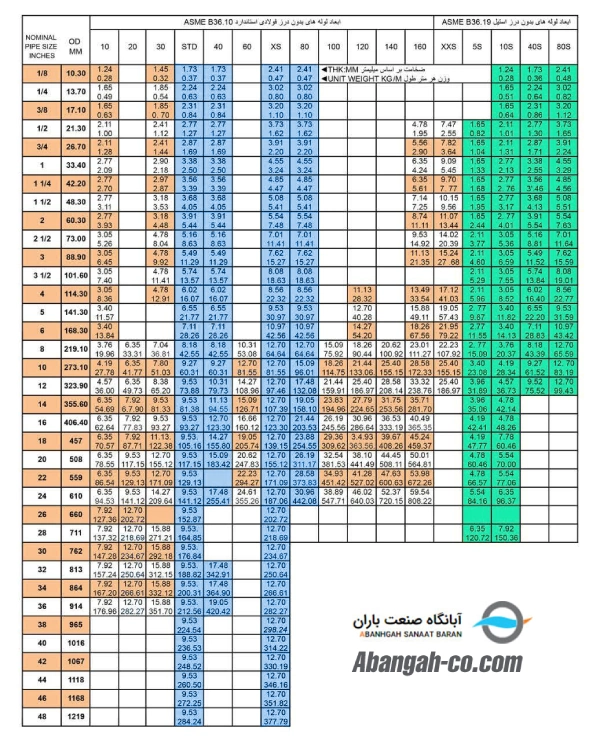

انتخاب بین لوله مانیسمان رده 40 و 80 به عوامل مختلفی مانند فشار کاری، دمای کاری، نوع سیال منتقل شده و بودجه بستگی دارد. اگر فشار کاری بالا و دمای سیال زیاد باشد، استفاده از لوله رده 80 توصیه میشود. اما اگر فشار کاری متوسط باشد، لوله رده 40 نیز میتواند پاسخگوی نیاز شما باشد. در انتها برای تصمیمگیری جامعتر، نگاهی به جدول وزنی لولههای مانیسمان در ردهها و اندازههای مختلف میاندازیم:
نتیجهگیری
در این مقاله به بررسی جدول وزن لوله مانیسمان رده 40 و 80 پرداختیم. با استفاده از این جدول، میتوان وزن دقیق هر لوله را با توجه به قطر خارجی و ضخامت دیواره تعیین کرد. اهمیت این جدول در انتخاب صحیح لوله برای پروژههای مختلف، محاسبه دقیق هزینه و همچنین اطمینان از مقاومت کافی لوله در برابر فشار وارده بسیار زیاد است. همچنین، به دلایل مختلفی از جمله جنس لوله، روش تولید و استانداردهای ساخت، وزن لولهها میتواند اندکی متفاوت باشد. بنابراین، برای اطمینان از دقت محاسبات، بهتر است از جدولهای وزنی ارائه شده توسط تولیدکنندگان معتبر استفاده شود.
