انواع اتصالات لوله های پلی اتیلن| مشخصات، ویژگی ها و کاربرد آن

اتصالات پلی ‌اتیلن که بعضاً با نام فیتینگ‌های پلی ‌اتیلن نیز شناخته می‌شوند، به دلیل مزایای متعددی که دارند در اکثر قریب به اتفاق پروژه‌های لوله‌کشی صنعتی و شهری استفاده می‌شوند. این اتصالات، درست مانند انواع لوله پلی ‌اتیلن مقاومت بالایی در برابر اکثر مواد شیمیایی دارند. به این معنی که اسیدها، بازها، محلول‌های آبی و مواد شیمیایی صنعتی تأثیر خاصی روی این محصولات بادوام نمی‌گذارند.

انواع اتصالات لوله های پلی اتیلن در برابر ضربات، لرزش‌ها و تغییرات دمایی مقاومت بالایی از خود نشان می‌دهند. اگر قصد دارید از این محصولات در کاربردهای صنعتی و ساختمانی استفاده کنید، باید با انواع مختلف آن آشنایی داشته باشید. ما در این مقاله به بررسی انواع اتصالات لوله کشی پلاستیکی و آشنایی با لوله و اتصالات پلی اتیلن پرداخته ایم تا شما مخاطبین محترم آبانگاه بتوانید با دانش و آگاهی بیشتری نسبت به خرید این اتصالات اقدام نمایید.همچنین جهت استعلام قیمت فلنج و انواع اتصالات مناسب برای لوله های پلی اتیلن با کارشناسان آبانگاه صنعت باران تماس حاصل فرمائید.

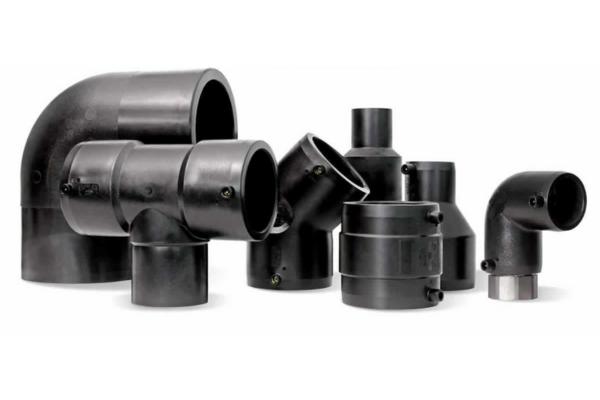

انواع اتصالات لوله پلی اتیلن

قبل از اینکه به بررسی انواع لوله پلی اتیلن بپردازیم، ذکر این نکته لازم است که بعضاً ممکن است هر یک از انواعی که در ادامه به آن‌ها اشاره می‌کنیم، زیرمجموعۀ دیگری باشند. اما به دلیل گوناگونی نام اتصالات لوله پلی اتیلن در بازار و صنعت، ما سعی کرده‌ایم تقریباً تمام انواع مهم اتصالات را به تفکیک نام تجاری آن‌ها معرفی کنیم. با ما همراه باشید.

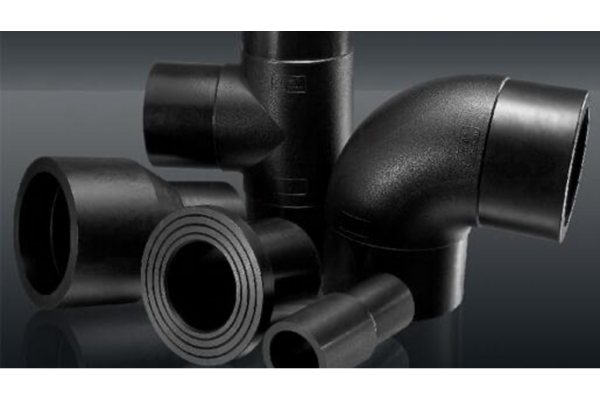

اتصالات جوشی پلی اتیلن

همان‌طور که از نام این محصولات پیداست، اتصالات جوشی پلی اتیلن با به‌کارگیری دستگاه جوش مخصوص و تحت فرایند جوشکاری به خط لوله وصل می‌شوند. اتصالات جوشی پلی اتیلن برخلاف اتصالات پیچی، بدون اینکه نیاز به رزوه و پیچ و… داشته باشند، فقط با استفاده از دستگاه جوشکاری به لوله‌ها اتصال می‌یابند.

درست مانند دیگر انواع لوله پلی اتیلن که در ادامه آن‌ها را معرفی می‌کنیم، اتصالات پلی اتیلن برای کاربردهایی مانند تغییر سایز لوله، تغییر جهت، انشعاب‌گیری، مسدود کردن مسیر لوله و… استفاده می‌شوند.

ازآنجا که پروژه‌های انتقال سیالاتی همچون نفت، گاز، بخار، محصولات صنعتی، مواد شیمیایی و… فرایندهایی حساس محسوب می‌شوند، باید برای پیاده‌سازی آن‌ها از اتصالات جوشی مقاوم و بدون نشتی استفاده کرد.

اگر شما هم می خواهید بدانید عوامل آلودگی آب های زیر زمینی در روستاها و شهرها چیست می توانید به مقاله مورد نظر بروید.

از مهم‌ترین اتصالات جوشی می‌توان سه‌راهی، دوراهی، درپوش، تبدیل‌ها و زانوهای مختلف را نام برد که هم می‌توانند فشارهای قوی ۱۶ و ۲۵ اتمسفر و هم فشارهای ضعیف ۶ و ۱۰ اتمسفری را تحمل کنند. اگرچه ابعاد این اتصالات ممکن است با توجه به کاربرد موردنظر بسیار متفاوت و متنوع باشد، با این حال اتصالات جوشی پلی اتیلن معمولاً در ابعاد ۳۲ میلی‌متر تا ۴۰۰ میلی‌متر تولید و عرضه می‌شوند.

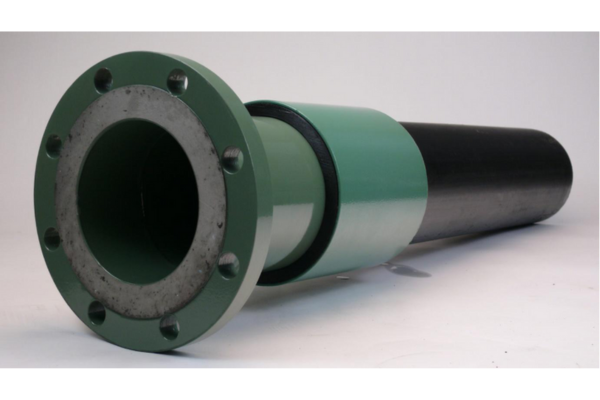

اتصالات رینگ و فلنج

در برخی پروژه‌های لوله‌کشی صنعتی و شهری به فرایندی بازگشت‌پذیرتر از روش جوشکاری نیاز است. این روش که اغلب برای لوله‌ پلی اتیلنی تک‌جداره قابل استفاده است، به‌کارگیری اتصالات رینگ و فلنج است. اتصالات رینگ و فلنج ممکن است نوعی از اتصالات پیچی یا جوشی باشند، با این حال بعضاً در یک دسته‌بندی جداگانه قرار می‌گیرند.

برای استفاده از این اتصالات، دو طرف لوله‌هایی که ضخامت و ابعاد یکسانی دارند، با استفاده از قطعات فولادی به نام رینگ و فلنج به هم اتصال می‌یابند. این اتصال‌دهی بسته به نیاز پروژه ممکن است به صورت پیچی یا جوشی انجام شود.

این مورد از انواع اتصالات لوله های پلی اتیلنی به دلیل قابلیت جداسازی از شبکه لوله و استفادۀ دوباره، محبوبیت زیادی دارد. برخلاف فرایند جوشکاری لب به لب که برای جداسازی اتصالات مجبوریم لوله را برش دهیم، اینجا به آسانی می‌توان رینگ و فلنج را باز نمود و طراحی مجدد شبکه لوله را انجام داد.

اتصالات تزریقی

اتصالات تزریقی پلی اتیلن با استفاده از قالب تولید می‌شوند، به همین دلیل دارای یکنواختی در ابعاد هستند و سرعت تولید بالایی دارند. این اتصالات پس از تولید باید با استفاده از دستگاه‌های جوش لوله پلی اتیلن روی لوله نصب شده و به بخشی از خط لوله تبدیل شوند.

برای اتصال این مورد از انواع اتصالات لوله پلی اتیلن می‌توان از جوش بات ولد استفاده کرد. با این حال، از آنجا که برخی اتصالات تزریقی از نوع الکتروفیوژنی هستند، برای وصل کردن‌شان به سیستم باید از دستگاه جوش الکتروفیوژن استفاده نمود.

بنابراین همان‌طور که می‌بینیم، اتصالات تزریقی خود زیرمجموعه‌ای از اتصالات جوشی یا اتصالات الکتروفیوژنی هستند. استفاده از اتصالات تزریقی پلی اتیلن در کاربردهای با فشار داخلی پایین مجاز است. اما طبق الزامات استاندارد، این محصولات قابلیت استفاده در سیستم‌های آتش‌نشانی و انتقال سیالات تحت فشار و دما بالا را ندارند.

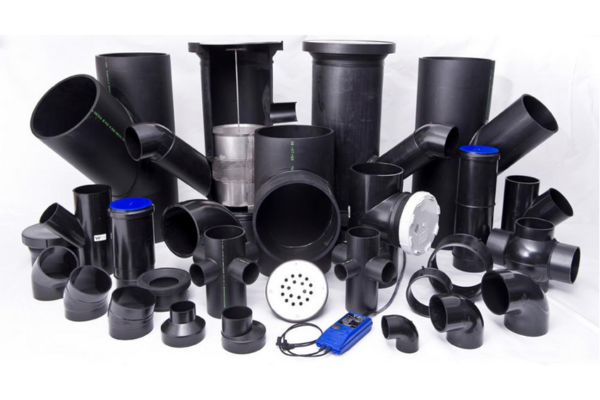

اتصالات ماشین‌کاری

تا اینجای مقاله دیدیم که انواع اتصالات لوله های پلی اتیلن مانند فلنج، زانو، سه‌راهی، درپوش و… را می‌توان به روش‌های مختلف تولید نمود. این اتصالات ممکن است با روش تزریقی و یا با استفاده از ورق ضخیم پلی اتیلن توسط فرایند برش‌کاری، تراشکاری و ماشین‌کاری تولید شوند.

اتصالات ماشین‌کاری پلی اتیلن نوعی از اتصالات هستند که با استفاده از روش ماشین‌کاری دقیقاً بر اساس آنچه در الزامات کاربردی و نقشه اتصالات وجود دارد، به تولید می‌رسند. از آنجا که این اتصالات با نقشه و الزامات انطباق کاملی دارند و معمولاً با فرایند جوشکاری به خط لوله متصل می‌شوند، استحکام و مقاومت بسیار بالایی از خود نشان می‌دهند.

زانوی 45 و 90 درجه ماشین‌کاری، سه‌راهی 45 و 90 درجه مساوی ماشین‌کاری و همچنین سه‌راهی برنچ ماشین‌کاری، از متداول‌ترین انواع اتصالات ماشین‌کاری پلی اتیلن هستند.

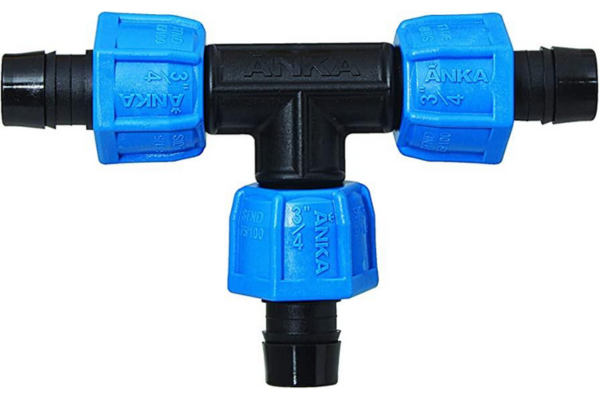

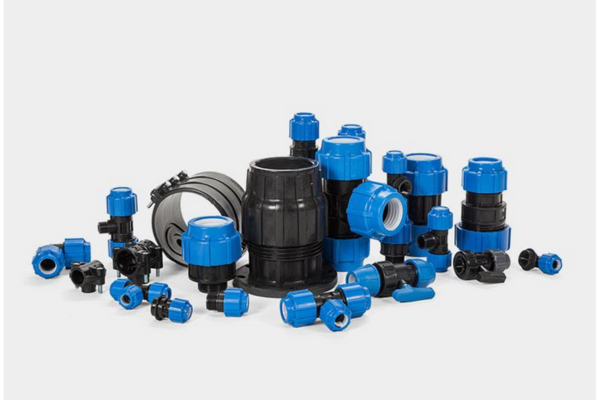

اتصالات پیچی پلی اتیلن

شاید مهم‌ترین ویژگی و شاخصۀ اتصالات پیچی پلی اتیلن این باشد که دارای رزوه نر و ماده هستند. بنابراین برای نصب و اتصال آن‌ها به خط لوله، نیازی به تخصص یا دستگاه‌های ویژه نیست. همان‌طور که از نام این اتصالات پیداست، با استفاده از پیچ و مهره به لوله متصل می‌گردند.

در سال‌های اخیر و خصوصاً به دلیل رکود اقتصادی در کشور ما، بحث ایجاد تعادل بین هزینه و استحکام در شبکه‌های لوله داغ شده است. در چنین شرایطی، استفاده از این اتصالات مستحکم و بادوام به طرز چشمگیری بیشتر شده و محبوبیت آن‌ها افزایش یافته است.

مهم‌ترین مزیت این مورد از انواع اتصالات لوله کشی پلاستیکی این است که سریعاً نصب شده و در صورت نیاز می‌توان آن‌ها را باز کرد و در سایر پروژه‌ها استفاده نمود. بدنه اتصالات پیچی پلی اتیلن شامل بخش‌های اصلی بدنه، سرپیچ، اسپلیت رینگ، بوشینگ و اورینگ است. این محصولات قابلیت استفاده تا فشار کاری 16 اتمسفر را دارند.

بیشتر بخوانید: تامین لوله و اتصالات پلی اتیلن نیروگاه سیکل ترکیبی کرمان توسط مجموعه آبانگاه صنعت باران

اتصالات کاروگیت

برای اتصال لوله کاروگیت از فرایندهای متعددی می‌توان استفاده کرد. اتصال با کمربند و واشر، اتصال با واشر و کوپلر ساده، اتصال کوپلر موفه‌دار، اتصال با جوش لب‌به‌لب و اتصال با استفاده از جوش الکتروفیوژن و همچنین جوش اکستروژن، از مهم‌ترین روش‌های اتصال لوله کاروگیت هستند. هر یک از این روش‌های اتصال با توجه به پروژه و کاربرد موردنظر انتخاب می‌شوند.

ساده‌ترین روش اتصال برای خطوط کاروگیت با فشار پایین، استفاده از اتصالات مکانیکی مانند واشر و کوپلر است که به طور گسترده در خطوط فاضلاب انجام می‌شود. البته استفاده از روش کوپلر الکتروفیوژن نیز مرسوم است. کوپلر یک ابزار اتصال مکانیکی است که چگالی و استحکام آن برابر یا بعضاً بالاتر از لوله پلی اتیلن است. به‌کارگیری کوپلرها سرعت کار را تا 50 درصد نسبت به دیگر اتصالات کاروگیت افزایش می‌دهد.

در صورتی که قرار باشد از لوله کاروگیت در کاربردهای با فشار بالا و حساس استفاده شود، بهتر است از جوش بات ولد (لب به لب)، جوش اکستروژن و جوش الکتروفیوژن استفاده شود. در تمام این روش‌های جوشی، حرارت نقش اصلی را در شکل‌گیری اتصال ایفا می‌کند. از آنجا که برای اتصال لوله‌های کاروگیت از روش‌ها و اتصالات متنوعی استفاده می‌شود، هر یک از این‌ها ممکن است مزایا و معایب خاص خود را داشته باشند.

اتصالات الکتروفیوژن

یکی از انواع اتصالات لوله پلی اتیلن که در خطوط لوله انتقال گاز و خطوط آبرسانی به کار می‌رود، اتصالات الکتروفیوژن است. اینجا برای وصل نمودن اتصالات به خطوط لوله، از حرارت تولیدشده توسط مقاومت الکتریکی ایجاد شده در نقطه اتصال استفاده می‌شود.

به منظور اجرای این نوع اتصال از ابزارهایی به نام متصل‌کننده یا کوپلر الکتروفیوژن استفاده می‌گردد. از آنجا که این فرایند ایمنی و استحکام بالایی دارد، مورد تأیید استاندارد IGS برای خطوط انتقال گاز است و برای کاربردهای حساس و استراتژیک توصیه می‌شود.

با استفاده از فرایند جوش الکتروفیوژن می‌توان اتصالات پلی اتیلنی متنوع نظیر لوله-لوله، لوله-زانویی، لوله-بوشن و… را ایجاد کرد. انواع کوپلر، زانو 90 و 45 درجه، سه‌راهی مساوی و نامساوی، کمربند، انشعاب‌گیر، انواع تبدیل، کپ و زین و… از مهم‌ترین انواع اتصالات الکتروفیوژن پلی اتیلن هستند.از این اتصالات می‌توان برای متصل نمودن لوله پلی اتیلن گازرسانی نیز استفاده کرد.

اتصالات فلنجی پلی اتیلن

یکی از دیگر انواع اتصالات پلی اتیلن که قصد داریم به آن‌ها اشاره کنیم، اتصالات فلنجی هستند. در این شیوۀ اتصال، لوله‌ها با استفاده از صفحه‌های گرد فولادی که فلنج نام دارند، به یکدیگر متصل می‌شوند. بیشتر فلنج‌ها قابلیت پیچ و مهره شدن دارند، بنابراین می‌توان آن‌ها را زیرمجموعه اتصالات پیچی دانست.

اما نوع دیگری از فلنج به نام فلنج جوشی نیز وجود دارد که در انواع پایه‌کوتاه و بلند عرضه می‌شود. فلنج جوشی پلی اتیلن در ابعاد 110 تا 2000 میلی‌متر به تولید رسیده و در کلاس‌های 150 و 300 بار، 6 و 8 و 12 و 25 اتمسفر موجود است.

اتصالات فلنج‌دار هم در نوع پیچی و هم در نوع جوشی، استحکام و مقاومت بالایی دارند و به همین دلیل در صنایع انتقال گاز و آبرسانی تحت فشار استفاده می‌شوند. فلنج‌ها که معمولاً به منظور تغییر مسیر یا تغییر قطر لوله به کار می‌روند، با دو فرایند ماشین‌کاری یا قالب‌گیری تولید و عرضه می‌شوند.

گفتنی‌ست نوع خاصی از فلنج تحت عنوان «فلنج کور» نیز وجود دارد که به‌منظور انسداد لوله‌ها استفاده می‌شود.

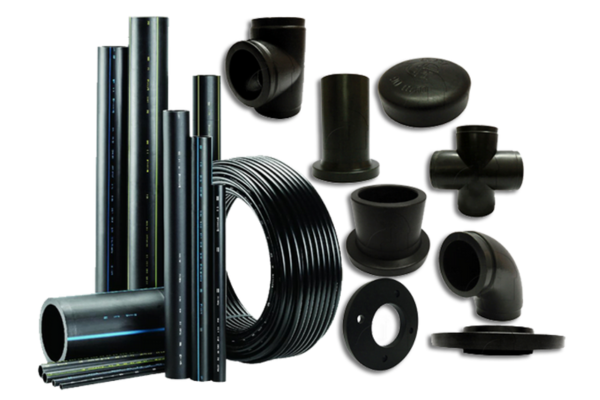

پرمصرف‌ترین اتصالات پلی اتیلن کدام‌اند؟

این سؤال برای خیلی از افراد به وجود می‌آید که متداول‌ترین و پرکاربردترین انواع اتصالات لوله های پلی اتیلن کدام‌اند. به طور کلی پرمصرف‌ترین و پرفروش‌ترین اتصالات پلی اتیلنی موارد زیر هستند:

زانویی 90 و 45 درجه پلی اتیلن
سه راه 90 پلی اتیلن درجه نامساوی
سه راه فلنج‎دار پلی اتیلن 90 و 45 درجه
سه راه 90 درجه پلی اتیلن
تبدیل پلی اتیلن هم‌مرکز و غیر هم‌مرکز
زانویی‌های فلنج‏دار 90 درجه و 45 درجه پلی اتیلن

جمع‌بندی
مطمئناً می‌دانید که در سال‌های اخیر استفاده از لوله و انواع اتصالات لوله پلی اتیلن در کشورمان ایران بسیار متداول شده است. همان‌طور که در این مقاله دیدیم،انواع اتصالات پلی اتیلن با توجه به کاربرد موردنظر در انواع و ابعاد متنوعی به تولید می‌رسند و به دلیل مزایای منحصربه‌فردشان، جایگاه اتصالات فلزی و چدنی را برای خود کرده‌اند.

انواع اتصالات لوله کشی پلاستیکی به دلیل مقاومت بالا در برابر اکثر مواد شیمیایی، استحکام مطلوب و عدم نشتی، به عنوان یک گزینه ایمن و قابل اعتماد در پروژه‌های مختلف شهری و صنعتی استفاده می‌شوند.
