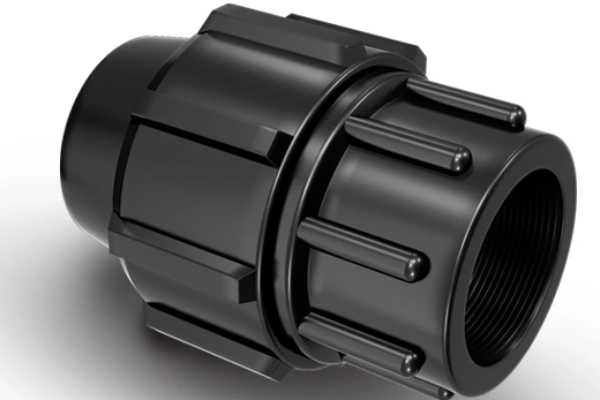

تبدیل لوله پلی اتیلن یکی از اجزای ضروری در سیستمهای لولهکشی مدرن است که برای تغییر قطر، جهت یا ایجاد انشعاب در خط لوله به کار میرود. این قطعات به دلیل مزایایی همچون مقاومت در برابر خوردگی، نصب آسان و طول عمر بالا، بهطور گستردهای در صنایع مختلف از جمله آب و فاضلاب، گازرسانی و صنایع شیمیایی مورد استفاده قرار میگیرند. در این مقاله، به بررسی انواع تبدیل لوله پلی اتیلن و انواع اتصالات پلی اتیلن آنها خواهیم پرداخت.

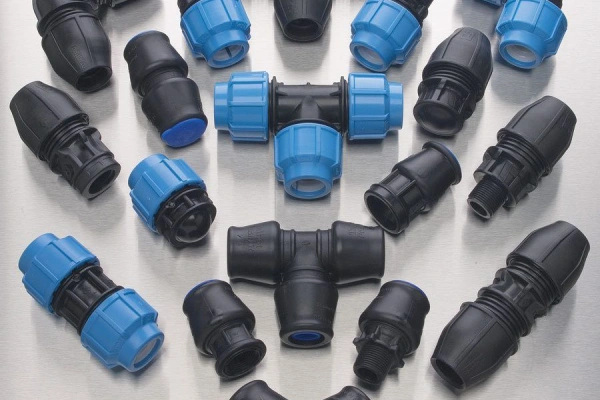

آشنایی با تبدیل لوله پلی اتیلن
تبدیل لوله، قطعهای است که برای تغییر قطر، جهت یا ایجاد انشعاب در خطوط لوله استفاده میشود. این قطعه، بهعنوان یک رابط بین لولههای با قطرهای مختلف یا لولههایی که در زوایای متفاوت قرار دارند، عمل میکند. تبدیلها در انواع و اندازههای مختلفی به تولید میرسند و در سیستمهای لولهکشی آب، گاز، فاضلاب و صنایع مختلف کاربرد گستردهای دارند.
مواد اولیه مورد استفاده در ساخت تبدیل
مواد اولیه مورد استفاده در ساخت تبدیل لوله پلی اتیلن گازی، عمدتاً پلی اتیلن با چگالی بالا HDPE است. این ماده به دلیل ویژگیهایی مانند مقاومت در برابر خوردگی، مقاومت شیمیایی بالا، وزن سبک، انعطافپذیری و طول عمر بالا، انتخاب مناسبی برای ساخت تبدیل لوله است. علاوهبر HDPE، گاهی اوقات از مواد افزودنی برای بهبود خواص مکانیکی و شیمیایی تبدیل استفاده میشود.
استانداردهای تولید تبدیل لوله پلی اتیلن
تولید تبدیل لوله پلی اتیلن باید مطابق با استانداردهای مشخصی انجام گردد تا کیفیت و عملکرد این قطعات تضمین شود. برخی از استانداردهای مهم در این زمینه عبارتاند از:
- استانداردهای ملی: هر کشور استانداردهای ملی خود را برای تولید تبدیل لوله پلی اتیلن دارد که در آن مشخصات فنی، روشهای آزمون و الزامات ایمنی تعیین میشود.
- استانداردهای بینالمللی: استانداردهایی مانند ISO، ASTM و DIN نیز برای تولید تبدیل لوله پلی اتیلن وجود دارند که به صورت جهانی مورد پذیرش هستند.
- استانداردهای سازمانی: برخی سازمانها و شرکتهای تولیدکننده، استانداردهای داخلی خود را برای تولید محصولات با کیفیت بالاتر تدوین میکنند.
اگر برای نصب انشعاب فاضلاب خانگی به شهری نیازمند اطلاعات بیشتری هستید و یا به دنبال راهنمایی کامل هستید، می توانید به مقاله ان سر بزنید.

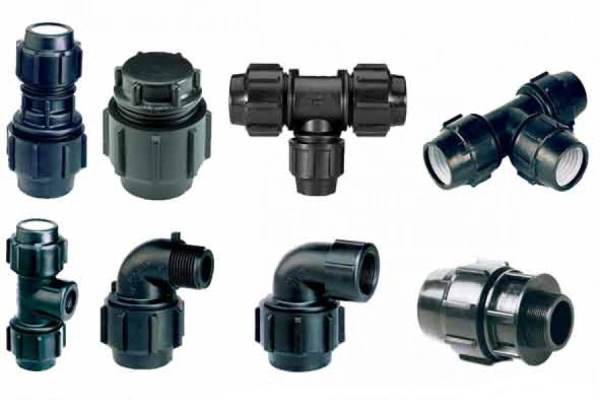

انواع تبدیل لوله پلی اتیلن بر اساس شکل هندسی
تبدیلهای لوله پلی اتیلن، قطعاتی هستند که برای تغییر قطر، جهت یا ایجاد انشعاب در خطوط لوله پلی اتیلنی استفاده میشوند. این قطعات بر اساس شکل هندسی و عملکردشان به انواع مختلفی تقسیم میگردند. در ادامه به بررسی دقیقتر هر یک از این انواع میپردازیم:
۱. تبدیل ساده
تبدیل ساده، سادهترین انواع تبدیل لوله پلی اتیلن است که برای تغییر قطر لوله در یک نقطه استفاده میشود. این نوع تبدیل دو سر با قطر متفاوت دارد. دو نوع اصلی تبدیل ساده عبارتاند از:
- تبدیل کاهش: قطری بزرگتر در یک سر و قطری کوچکتر در سر دیگر داشته و برای کاهش قطر لوله به کار میرود.
- تبدیل افزایش: قطری کوچکتر در یک سر و قطری بزرگتر در سر دیگر داشته و برای افزایش قطر لوله کاربرد دارد.
بازار (بورس ) لوله پلی اتیلن و اتصالات کجاست؟ میتوانید این مقاله رو مطالعه کنید.
کاربردهای تبدیل ساده
- اتصال لولههای با قطرهای مختلف
- ایجاد تغییرات تدریجی در قطر لوله
- استفاده در نقاطی که نیاز به تغییر قطر وجود دارد
اگر برای خرید فلنج کلاس 150 نیازمند جدول استاندارد ان هستید می توانید به مقاله جدول استاندارد فلنج کلاس 150 بروید.
۲. تبدیل زانویی
تبدیل زانویی برای تغییر جهت لوله استفاده میشود. این نوع تبدیل در زوایای مختلفی مانند 45 درجه و 90 درجه به تولید میرسند. تبدیلهای زانویی در انواع مختلفی از جمله زانویی کوتاه، زانویی بلند و زانویی جدارهدار وجود دارند.
کاربردهای تبدیل زانویی
- تغییر جهت لوله در سیستمهای لولهکشی
- دور زدن موانع
- ایجاد انحنا در خط لوله

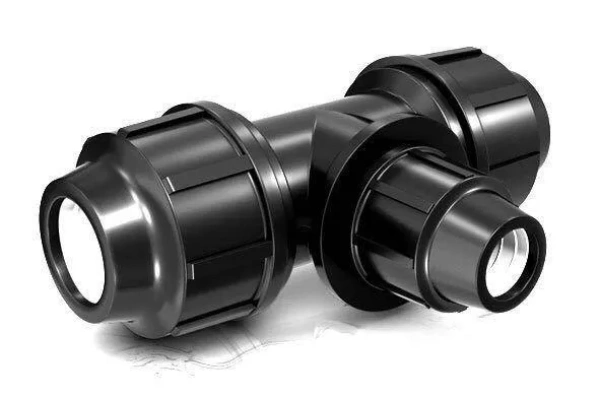

۳. تبدیل سه راهه
تبدیل سه راهه برای ایجاد انشعاب در خط لوله به کار میرود. این نوع تبدیل دارای سه خروجی است. دو نوع اصلی تبدیل سه راهه عبارتاند از:
- تبدیل سه راهه مساوی: هر سه خروجی آن قطر یکسانی دارند.
- تبدیل سه راهه نامساوی: قطر یکی از خروجیها با دو خروجی دیگر متفاوت است.
کاربردهای تبدیل سه راهه
- ایجاد انشعاب در خطوط اصلی
- اتصال لولههای فرعی به خط اصلی
- استفاده در سیستمهای توزیع
۴. تبدیل چهار راهه
تبدیل چهار راهه برای ایجاد دو انشعاب در خط لوله استفاده میشود. این نوع تبدیل دارای چهار خروجی بوده که معمولاً همه آنها قطر یکسانی دارند.
کاربردهای تبدیل چهار راهه
- ایجاد دو انشعاب همزمان در خط لوله
- استفاده در شبکههای توزیع پیچیده
۵. تبدیل کاهش و افزایش
تبدیل کاهش و افزایش ترکیبی از تبدیل کاهش و افزایش به شمار میرود. این نوع تبدیل در یک سر دارای قطر بزرگتر و در سر دیگر دارای قطر کوچکتر است و برای تغییر تدریجی قطر لوله استفاده میشود.
کاربردهای تبدیل کاهش و افزایش
- ایجاد تغییرات تدریجی در قطر لوله
- استفاده در سیستمهایی که نیاز به تغییر تدریجی فشار دارند
تبدیلهای لوله پلی اتیلن نقش مهمی در ساخت و نصب سیستمهای لولهکشی ایفا میکنند. با انتخاب صحیح نوع تبدیل و لوله پلیاتین و همچنین رعایت نکات نصب، میتوان یک سیستم لولهکشی با عملکرد مطلوب و طول عمر بالا ایجاد کرد.
تبدیلهای لوله پلی اتیلن در اشکال مختلفی مانند ساده، زانویی، سه راهه، چهار راهه و کاهش و افزایش به تولید میرسند. هر یک از این انواع برای تغییر قطر، جهت یا ایجاد انشعاب در خطوط لوله پلی اتیلنی استفاده و بر اساس نیاز پروژه انتخاب میشوند.
انواع تبدیل لوله پلی اتیلن بر اساس روش اتصال
اتصال لولههای پلی اتیلن به یکدیگر از طریق تبدیلها، یکی از مهمترین مراحل در اجرای پروژههای لولهکشی است. انتخاب روش اتصال مناسب، به عوامل مختلفی از جمله نوع پروژه، فشار کاری، محیط نصب و بودجه بستگی دارد. در این بخش، به بررسی انواع تبدیل لوله پلی اتیلن بر اساس روش اتصال میپردازیم.
۱. تبدیل جوش حرارتی
جوش حرارتی یکی از متداولترین روشهای اتصال لولههای پلی اتیلن است. در این روش، دو سر لوله تحت حرارت قرار گرفته و سپس به هم فشرده میشوند تا یک اتصال یکپارچه و محکم ایجاد گردد.
مزایا
- استحکام بسیار بالا
- آببندی کامل
- طول عمر زیاد
- قابلیت استفاده در فشارهای بالا
معایب
- نیاز به تجهیزات تخصصی
- زمانبر بودن
- نیاز به مهارت اپراتور
روش اجرا
- آمادهسازی سطوح: سطوح داخلی لولهها باید تمیز و خشک باشند.
- گرم کردن: دو سر لوله با استفاده از دستگاه جوش حرارتی گرم میگردند تا به حالت خمیری درآیند.
- فشردن: دو سر لوله گرم شده با فشار به هم فشرده میشوند تا یک اتصال یکپارچه ایجاد شود.
- خنکسازی: اتصال ایجاد شده به مدت مشخصی خنک شده تا استحکام لازم را پیدا کند.
۲. تبدیل الکتروفیوژن
در روش الکتروفیوژن، از اتصالاتی استفاده میگردد که در داخل آنها یک المنت حرارتی تعبیه شده است. با عبور جریان برق از این المنت، حرارت تولید شده و باعث ذوب شدن سطح داخلی اتصالات و لولهها میشود. سپس با اعمال فشار، اتصال صورت میپذیرد.
مزایا
- دقت بالا
- سرعت بالا
- قابلیت استفاده در شرایط آب و هوایی مختلف
- امکان اتوماسیون
معایب
- نیاز به منبع تغذیه
- هزینه تجهیزات بالاتر نسبت به جوش حرارتی
روش اجرا
- آمادهسازی سطوح: سطوح داخلی لولهها و اتصالات باید تمیز و خشک باشند.
- نصب اتصالات: اتصالات الکتروفیوژن بر روی لولهها قرار میگیرند.
- اعمال جریان برق: با اعمال جریان برق، المنت حرارتی داخل اتصالات گرم شده و باعث ذوب شدن سطوح میگردد.
- خنکسازی: پس از اتمام فرایند، اتصال به مدت مشخصی خنک میشود.
۳. تبدیل مکانیکی (پیچی)
در این روش، از اتصالات مکانیکی استفاده میشود که با ایجاد فشار مکانیکی بر روی لولهها، اتصال را برقرار میکنند. این نوع اتصالات معمولاً دارای واشرهای آببندی هستند تا از نشتی جلوگیری نمایند.
مزایا
- سرعت بالا
- سهولت نصب
- نیازی به تجهیزات تخصصی ندارد
- قابلیت استفاده مجدد
معایب
- استحکام کمتر نسبت به جوش حرارتی و الکتروفیوژن
- احتمال نشتی در درازمدت
- محدودیت در فشار کاری
روش اجرا
- آمادهسازی سطوح: سطوح داخلی لوله ها باید تمیز و خشک باشند.
- نصب اتصالات: اتصالات مکانیکی بر روی لولهها قرار میگیرند.
- محکم کردن پیچها: با استفاده از آچار، پیچهای اتصالات محکم میشوند تا اتصال برقرار شود.
در نظر داشته باشید که انتخاب روش اتصال به عواملی مانند قطر لوله، فشار کاری، شرایط محیطی و استانداردهای پروژه بستگی دارد.
اتصال لولههای پلی اتیلن به روشهای مختلفی انجام میشود. رایجترین روشها شامل جوش حرارتی (لب به لب، زینی، سوکتی و الکتروفیوژن)، اتصال مکانیکی (پیچی) و اتصالات دندهای است.
در این مقاله با انواع تبدیل لوله پلی اتیلن آشنا شدیم. تبدیل لوله پلی اتیلن یکی از اجزای حیاتی در سیستمهای لولهکشی است که برای تغییر جهت، قطر یا ایجاد انشعاب در خطوط لوله مورد استفاده قرار میگیرد. انتخاب نوع مناسب تبدیل، با توجه به عوامل مختلفی مانند جنس لوله، فشار کاری، محیط نصب و نوع سیال عبوری، بسیار اهمیت خواهد داشت. همچنین روشهای اتصال مختلفی برای تبدیلهای پلی اتیلن وجود داشته که هر کدام مزایا و معایب خاص خود را دارند. در نهایت، نصب صحیح و دقیق تبدیل توسط افراد متخصص، تضمینکننده عملکرد طولانیمدت و ایمنی سیستم لولهکشی خواهد بود. همچنین برای کسب اطلاعات بیشتر میتوانید مقاله آموزش رفع نشتی لوله آب پلی اتیلن را مطالعه بفرمایید.
