بررسی و معرفی جدول استاندارد فلنج

هنگامی که صحبت از اتصال لوله‌ها، شیرها و سایر تجهیزات در صنایع مختلف می‌شود، فلنج‌ها نقش بسیار مهمی دارند. یک جدول مشخصات فلنج استاندارد یک راهنمای جامع برای انواع مختلف فلنج‌های موجود، اندازه، مواد و درجه‌بندی فشار آنها ارائه می‌دهد. در این مقاله، با بررسی استانداردهای مختلف فلنج مانند استانداردASME B16.5 کلاس 150 و استاندارد فلنج PN، به مهم‌ترین جداول فلنج می‌پردازیم. همچنین در مورد انواع فلنج‌ها، از جمله فلنج‌ اسلیپون، فلنج‌ گلودار، فلنج کور، فلنج‌ دنده‌ای، فلنج‌ ساکت ولد، فلنج‌ لپ جوینت، فلنج‌ کاهنده و فلنج‌ رینگ جوینت بحث خواهیم کرد.

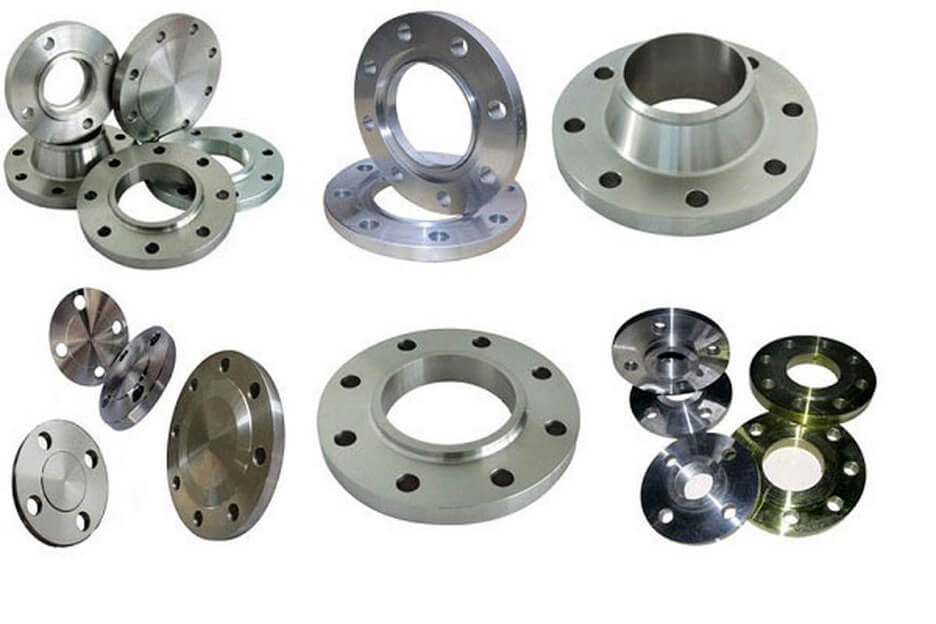

کاوش در جدول استاندارد فلنج

جدول مشخصات فلنج استاندارد، گنجینه‌ای از داده‌های ضروری برای بخش‌های مهندسی و ساخت‌وساز را آشکار می‌کند. این ابزار حیاتی، مشخصات دقیقی از جمله قطر بیرونی، ضخامت، قطر دایره پیچ، تعداد پیچ‌ها و اندازه پیچ را نشان می‌دهد که برای اطمینان از سازگاری دقیق و اتصالات ایمن در سیستم‌های لوله‌کشی ضروری است. علاوه‌بر این، بینش‌هایی را در مورد نوع روکش فلنج ارائه می‌دهد، مانند سطح برآمده، سطح صاف و… که برای ایجاد یک مهروموم ضد‌نشتی بر اساس حجم فشار کاری پروژه، اهمیت دارند.

جدول استاندارد فلنج نه‌تنها به‌عنوان یک کاتالوگ ابعادی، بلکه برای راهنمای انتخاب مواد مناسب برای مقاومت در برابر محیط‌های عملیاتی مختلف، خواه در معرض مواد خورنده، دما یا فشار بالا، در نظر گرفته می‌شود. موادی که معمولاً در این جداول ذکر شده‌اند، از فولاد کربنی گرفته تا فولاد گالوانیزه، هر کدام به دلیل ویژگی‌ها و انعطاف‌پذیری خاص خود، متغیر‌اند.

درک تفاوت‌های ظریف در این جداول برای متخصصانی که وظیفه طراحی و نگهداری سیستم‌های لوله‌کشی بادوام را دارند، بسیار اهمیت دارد. این تضمین می‌نماید که هر جزء انتخاب شده، بر اساس داده‌های جامع جدول، به‌طور منظم با سایرین ادغام شده و یکپارچگی را تحت فشارهای عملیاتی حفظ می‌کند. نکته مهم این بوده که این جداول با استانداردهای بین‌المللی منطبق می‌شوند و شکاف بین محیط‌های نظارتی مختلف را پر می‌نمایند و تجارت جهانی و همکاری در ساخت‌وساز را تسهیل می‌کنند.

درک استانداردهای مختلف فلنج

در حوزه لوله‌کشی و ساخت‌وساز، انطباق و به کارگیری استانداردهای خاص فلنج برای اطمینان از سازگاری و یکپارچگی عملیاتی در سراسر سیستم‌ها بسیار اهمیت دارد. در این میان، چندین استاندارد کلیدی ایجاد شده که فشارها، ابعاد و مواد مختلف را برای برآوردن نیازهای مختلف صنعت برآورده می‌کند. استانداردهای برجسته در این میان، ASME/ANSI B16.5 و ASME B16.47 سری A و سری B هستند که در آمریکای شمالی رایج‌اند و دستورالعمل‌هایی را برای فلنج‌های لوله و اتصالات فلنجی ارائه می‌دهند. علاوه‌بر این، مشخصات API 6A برای کسانی که در صنعت نفت و گاز طبیعی فعالیت می‌نمایند، بسیار مهم است.

بیشتر بخوانید: انواع لوله صنعتی

استاندارد فلنج EN 1092-1 اهمیت خود را در کشورهای اروپایی پیدا کرده و یک رویکرد هماهنگ برای مشخصات فلنج مناسب برای بازارهای اتحادیه اروپا ارائه می‌دهد. این استاندارد خاص معیارهایی را برای فلنج‌های فولادی دایره‌ای از PN 2.5 تا PN 400 مشخص نموده و تطبیق‌پذیری آن را در طیف وسیعی از فشارهای کاری نشان می‌دهد.

درک استانداردهایی مانند ASME/ANSI B16.5 و استاندارد pn در شناخت ماهیت جهانی صنایع ساخت‌وساز و تولید نهفته است. با استانداردسازی این اجزای حیاتی، متخصصان می‌توانند پیچیدگی‌های پروژه‌ها را با سهولت بیشتری مرور و اطمینان حاصل کنند که انتخاب فلنج با الزامات نظارتی منطقه‌ای مطابقت دارد.

بررسی استاندارد فلنج ASME B16.5

استاندارد asme b16 5 کلاس۱۵۰، با فشار کاری PSI150 (پوند بر اینچ مربع) یا 10.5 کیلو پاسکال (کیلو پاسکال) کار می‌کند. این نوع فلنج معمولاً از آلیاژهای فولادی ساخته می‌شود و برای کاربردهای مختلفی که نیاز به این درجه‌بندی فشار خاص دارند، مناسب است. این استانداردسازی به آن اجازه می‌دهد تا به طور گسترده در بسیاری از تنظیمات صنعتی که شامل مواد فولادی هستند، استفاده شود. این دستورالعمل به عنوان سنگ‌بنای مهندسین و متخصصان در انتخاب فلنج برای محیط‌های کم فشار که معمولاً در سیستم‌های انتقال هوا و آب یافت می‌شود، عمل می‌نماید. این استاندارد ابعاد را به دقت ترسیم نموده و طیف وسیعی از اندازه‌ها، از لوله‌های کوچک تا قطرهای بسیار بزرگ‌تر را تحمل می‌کند.

علاوه‌بر این، استاندارد کلاس 150 ASME B16.5 به الزامات الگوی پیچ، از جمله تعداد و اندازه پیچ‌ها، برای اطمینان از مهر‌وموم ایمن و مؤثر می‌پردازد. با رعایت این استاندارد، افراد شاغل در صنعت می‌توانند با اطمینان فلنج‌هایی را تهیه و نصب نمایند که معیارهای دقیق کیفیت و ایمنی را برآورده و در نتیجه عملکرد و قابلیت اطمینان شبکه‌های لوله‌کشی را بهینه می‌نماید. در ادامه جدول استاندارد فلنج کلاس 150 را برای انواع فلنج آورده‌ایم.

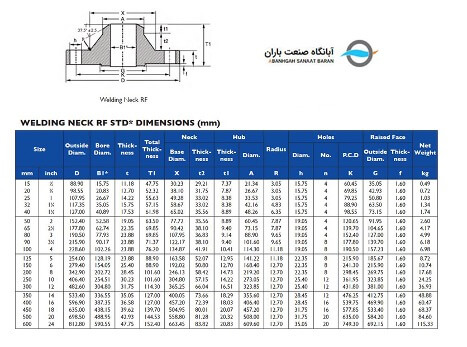

جدول ابعادی فلنج گلودار جوشی کلاس 150

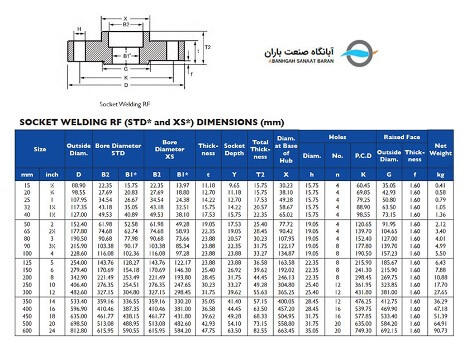

جدول ابعادی فلنج ساکت ولد کلاس 150

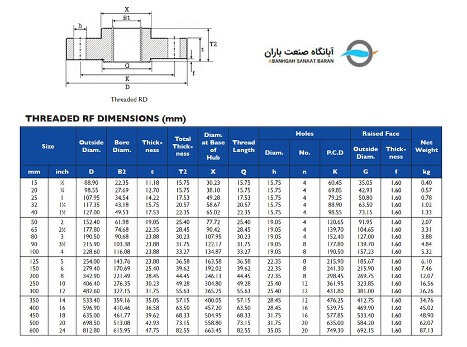

جدول ابعادی فلنج دنده‌ای کلاس 150

جدول ابعادی فلنج لپ جوینت کلاس 150

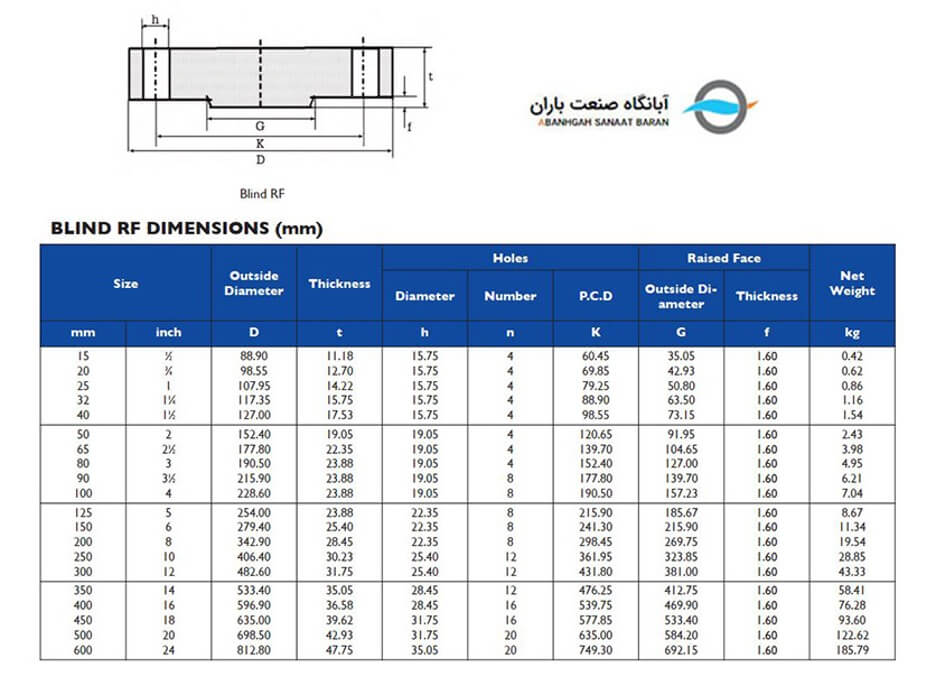

جدول ابعادی فلنج کور کلاس 150

جدول ابعادی فلنج اسلیپون کلاس 150

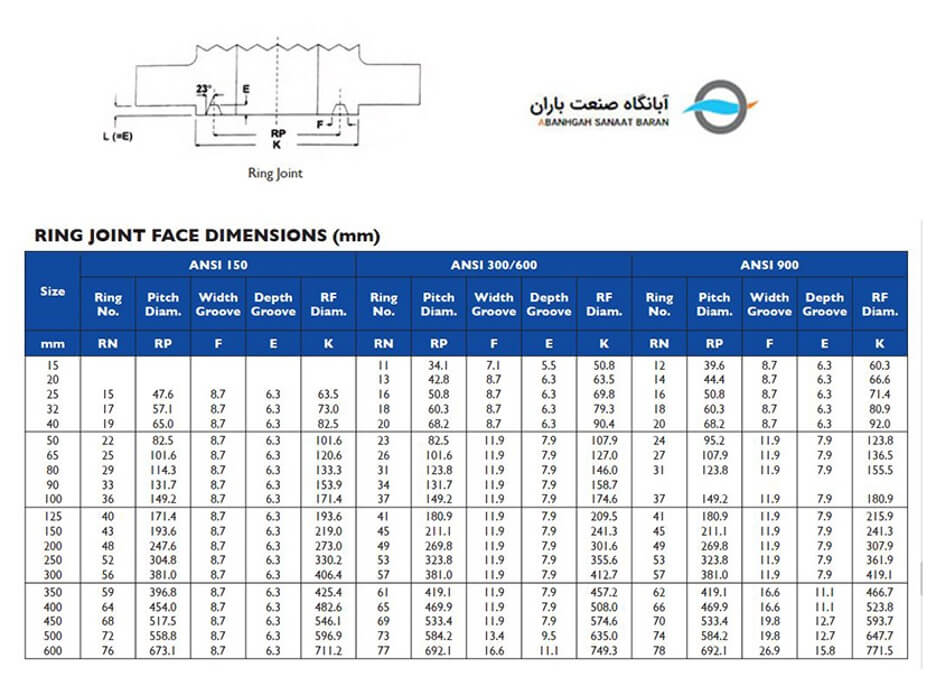

جدول ابعادی فلنج رینگ جوینت کلاس 150

بررسی استاندارد فلنج PN

جدول استاندارد فلنج PN که به‌طور گسترده در بازارهای اروپا و آسیا به رسمیت شناخته شده و مورد استفاده قرار می‌گیرد، یک روش کارآمد را برای دسته‌بندی فلنج‌ها بر اساس درجه‌بندی فشار اسمی آنها ارائه می‌دهد. این سیستم طبقه‌بندی فرآیند انتخاب را ساده نموده و به مهندسان و مدیران پروژه اجازه می‌دهد تا فلنج‌هایی را که با فشار مورد نیاز برنامه‌های خاص خود هماهنگ هستند، شناسایی کنند.

به‌عنوان مثال، در فلنج PN10، عنوان PN مخفف “Pressure Nominale” بوده و عدد ۱۰ به این معنی بوده که فلنج برای فشار 10 بار درجه‌بندی شده است، که نشان دهنده مناسب بودن آن برای کاربردهایی‌ست که فشار عملیاتی از این آستانه تجاوز نمی‌کند. در واقع این عدد حداکثر فشاری را که فلنج می‌تواند در دمای اتاق تحمل نماید، مشخص می‌کند. این طیف گسترده تضمین نموده که تقریباً برای هر تقاضای مرتبط با فشار، فلنج PN مربوطه در دسترس بوده و آن را به یک مرجع ضروری در برنامه‌ریزی و اجرای پروژه‌ه+ی متنوع در صنایع تبدیل می‌نماید. علاوه‌بر این، استاندارد فلنج PN شامل ابعاد و اندازه‌های مختلفی بوده که مستقیماً با کلاس فشار فلنج مرتبط است. در ادامه جدول استاندارد فلنج PN ۱۰ و ۱۶ را آورده‌ایم.

استاندارد فلنج PN، یک روش کارآمد برای دسته‌بندی فلنج‌ها بر اساس درجه‌بندی فشار اسمی آنهاست. با رعایت این استاندارد، ذینفعان می‌توانند اطمینان داشته باشند که تاسیسات آنها استانداردهای بین‌المللی ایمنی و عملکرد مورد نیاز را برآورده می‌کند.

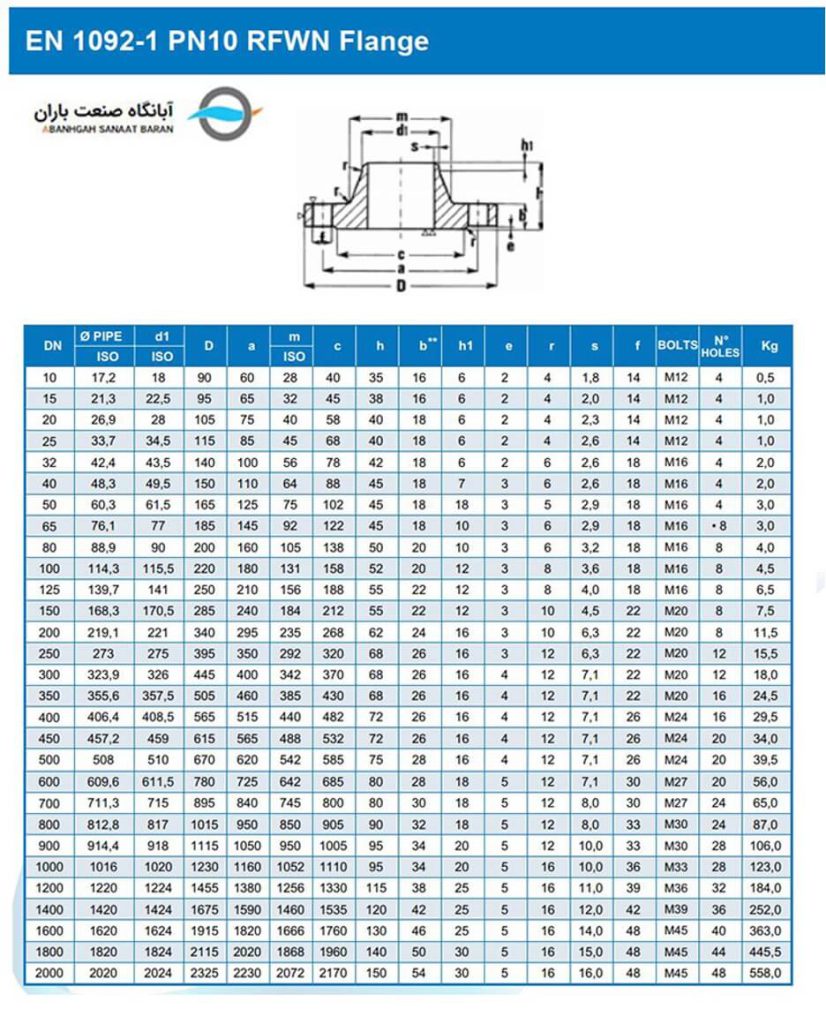

جدول استاندارد فلنج PN10

جدول استاندارد فلنج PN16

انواع فلنج و کاربرد آنها

دنیای فلنج‌ها متنوع است و هر نوع هدف خاصی را در پروژه‌های لوله‌کشی و ساختمانی انجام می‌دهد. در ادامه به شاخص‌ترین آنها اشاره می‌کنیم.

• فلنج‌های‌ اسلیپون به دلیل نصب آسان شناخته شده‌اند. این نوع فلنج‌ها روی لوله در جای خود جوش داده می‌شوند و آن را برای کاربردهای با فشار متوسط ایده‌آل می‌کند.
• فلنج‌‌های گلودار یا‌ گردن‌دار جوشی، با توپی مخروطی بلندشان متمایزند، که پشتیبانی قوی و توزیع تنش مناسب سیال را فراهم می‌نمایند. این محصول برای پروژه‌های فشار بالا توصیه شده است.
• فلنج‌های کور برای آزمایش جریان سیال یا مسدود کردن مسیر، استفاده می‌شوند. استحکام و تطبیق‌پذیری آنها باعث شده که هم در محیط‌های پرفشار و هم در محیط‌های کم‌فشار ضروری باشند.
• فلنج‌های دنده‌ای لایه‌ای از تقویت را ارائه می‌کنند که برای موقعیت‌هایی که فلنج با فشار بیرونی یا داخلی بالایی قرار دارد، ایده‌آل است.
• فلنج‌های ساکت ولد اتصال قوی را در سیستم‌های لوله‌کشی کوچکتر ایجاد می‌نمایند و برای کاربردهایی با فشار بالا طراحی شده‌اند که خطر نشتی باید در آنها به حداقل برسد.
• فلنج‌های لپ جوینت برای سیستم‌هایی که نیاز به برچیدن مکرر دارند ترجیح داده می‌شوند. آنها به دلیل سهولت در مونتاژ و جداسازی، برای کاربردهای کم‌فشار ایده‌آل هستند.
• فلنج‌های کاهنده برای انتقال روان بین اندازه‌های مختلف لوله طراحی شده‌اند و از راندمان جریان سیال در بخش‌های سیستم لوله‌کشی با قطرهای مختلف اطمینان حاصل می‌کنند.
• فلنج‌های رینگ جوینت برای کاربردهای فشار بالا و دمای بالا طراحی شده‌اند و دارای یک سطح شیاردار برای قرار دادن واشر حلقه‌ای فلزی هستند که از مهرو‌موم محکم و ضد‌نشتی اطمینان می‌دهند.

از انواع فلنج می‌توان به فلنج اسلیپون، فلنج گلودار، فلنج کور، فلنج دنده‌ای و… اشاره کرد. هر نوع فلنج مزایای منحصر‌به‌فردی را ارائه می‌دهد که متناسب با نیازهای عملیاتی خاص و شرایط محیطی است و یکپارچگی و قابلیت اطمینان سیستم لوله‌کشی را تضمین می‌کند.

نتیجه‌گیری

در دنیای پیچیده استاندارد فلنج، درک تفاوت‌های ظریف بین انواع طبقه‌بندی‌های مختلف برای اطمینان از ایمنی، کارایی و قابلیت اطمینان سیستم‌های لوله‌کشی در صنایع کلیدی است. از دستورالعمل‌های اساسی ارائه شده توسط استاندارد جدول فلنج کلاس ۱۵۰ تا استاندارد فلنج PN، انتخاب و کاربرد مناسب این قطعات برای برآورده کردن الزامات عملیاتی و انطباق با مقررات بسیار مهم است. علاوه‌بر این، ارائه انواع فلنج، هر کدام با طراحی و هدف کاربردی خاص خود، بر اهمیت برنامه‌ریزی دقیق و انتخاب در پروژه‌های مهندسی و ساخت‌وساز تأکید می‌کند. با استفاده از داده‌های جامع موجود در جدول استاندارد فلنج، متخصصان می‌توانند تصمیمات آگاهانه‌ای اتخاذ کنند که عملکرد شبکه‌های لوله‌کشی را بهینه نمایند.
