در قلب پالایشگاه، جایی که سیالات در رگهای فولادی جابجا میشوند، اتصالاتی مهم، نبض حیات را به این غول صنعتی میدهند. این سربازان گمنام، فلنج نام دارند و وظیفه اتصال و آببندی لولهها، شیرها و تجهیزات را بر عهده دارند. تنوع جنس، ابعاد، کلاس و نوع فلنجها، گویای نقشیست که در صنعت ایفا میکنند. از فولاد مقاوم در برابر فشارهای بالا تا آلیاژهای ضد زنگ در برابر سیالات خورنده، هر فلنج برای نبردی خاص طراحی شده است. در این مقاله، سفری به دنیای فلنجها در پالایشگاه خواهیم داشت و با انواع فلنج در پالایشگاه، جنس و کاربرد آنها آشنا میشویم. با ما همراه باشید.
مزایای فلنجهای پالایشگاهی
فلنجهای پالایشگاهی مزایای بیشماری را برای صنایع مختلف به ارمغان آوردهاند که در ادامه با مهمترین آنها آشنا خواهید شد:
1- تعمیرات آسان و سریع
فلنجها با اتصالی قابل باز شدن، به مثابه دریچهای برای ورود به خطوط لولهها عمل میکنند. تعمیر، بازرسی و جایگزینی قطعات بدون نیاز به جوشکاری پیچیده و زمانبر، بهسادگی امکانپذیر میشود. این ویژگی در سیستمهای پرفشار و پرحرارت پالایشگاه، که خطرات ایمنی را افزایش میدهند، از اهمیت بالایی برخوردار است.
2- اقتصادی و مقرونبهصرفه
فلنجها با سهولت در نصب و جداسازی، عدم نیاز به تجهیزات و تخصص خاص و طول عمر بالا، در مقایسه با سایر روشهای اتصال، گزینهای اقتصادیتر هستند.
3- نصب و جداسازی آسان
سرعت بالا: نصب و جداسازی سریع در مواقع ضروری
قابلیت انعطافپذیری: امکان ایجاد تغییرات در مسیر لولهها و اتصالات
کاهش خطا: احتمال خطای انسانی به حداقل میرسد
4- اتصالی برای هر تجهیز
فلنجها واسطهای برای اتصال لولهها به پمپها، کمپرسورها، شیرها، مخازن و … هستند و تنوع و کارایی سیستمهای لولهکشی را افزایش میدهند.
5- تنوع در سایز و جنس
فلنجها با ابعاد و جنسهای مختلف، امکان اتصال لولهها با سایزها و جنسهای متفاوت را فراهم میکنند و انعطافپذیری را در طراحی و اجرای سیستمهای لولهکشی به ارمغان میآورند. فلنجهای پالایشگاهی، با وجود تنوع و مزایای متعدد، عملکرد مطمئن و کارآمدی در پالایشگاهها دارند و نقشی اساسی در تداوم حیات و سلامتی این غولهای صنعتی ایفا مینمایند.
انواع فلنج پالایشگاهی
فلنجهای پالایشگاهی تنوع بالایی دارند و بر اساس ظاهر، کلاس، مواد و آلیاژهای مورد استفاده و تحمل فشار و دما دستهبندی میشوند. در ادامه انواع فلنج در پالایشگاه را معرفی خواهیم کرد. البته تنوع فلنجها بالاست و تمرکز ما بر روی رایجترین انواع آن خواهد بود.

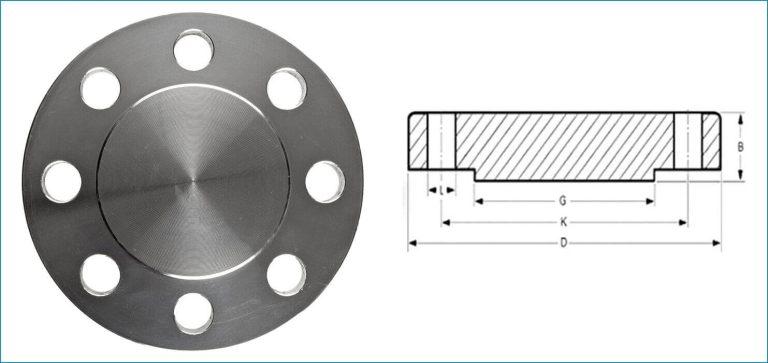

فلنج کور
فلنجهای کور، در مواقعی که نیاز به انسداد خطوط لوله یا ایزوله کردن سیستمهای لولهکشی باشد، به میدان میآیند. این نوع فلنجها که از مقاومت بالایی برخوردارند، فاقد سوراخ در مرکز خود بوده و بهطور کامل مسیر عبور سیالات را مسدود میکنند. فلنج کور با انسداد مطمئن و ایمن مسیر عبور سیالات، نقشی حیاتی در حفظ یکپارچگی و کارایی سیستمهای لولهکشی پالایشگاهها ایفا مینمایند.

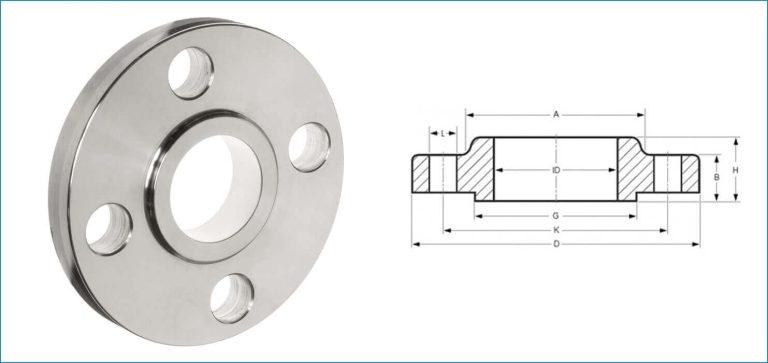

فلنج اسلیپون پالایشگاهی
فلنجهای اسلیپون، با وجود مقاومت قابل قبول، در مقایسه با برخی دیگر از فلنجها، ممکن است در برابر فشار و خوردگی، به ویژه در نقاط جوشی، مقاومت کمتری داشته باشند. همچنین در صورت عدم نصب صحیح یا استفاده از واشر نامناسب، احتمال نشت سیال از فلنجهای اسلیپون وجود دارد. با انتخاب کلاس مناسب، جوشکاری دقیق و استفاده از واشر مناسب، فلنجهای اسلیپون میتوانند بهعنوان گزینهای مقرونبهصرفه و کارآمد در برخی از کاربردهای پالایشگاهی مورد استفاده قرار گیرند.
فلنج اسپکتیکال یا فلنج عینکی
فلنج اسپکتیکال یا فلنج عینکی بهعنوان یکی از المانهای کاربردی در صنعت، نقشی اساسی در مسدود کردن بخشی از لوله یا تجهیزات ایفا میکند. این نوع فلنج در دسته فلنجهای کور قرار میگیرد و بهدلیل ویژگیهای خود، کاربردهای خاصی را در صنایع لولهکشی و تاسیسات دارد.
فلنج گلودار
فلنجهای گلودار یا گردندار بهعنوان یاران همیشگی پالایشگاهها، نقشی اساسی در انتقال سیالات با فشار بالا ایفا میکنند. این نوع فلنجها با طراحی خاص و ظاهری شبیه به گردن، فشار و تنش را از قسمت مرکزی دور کرده و به همین دلیل از مقاومت و استحکام بالایی در برابر فشار و خلاء برخوردارند. فلنج گلودار بهدلیل مزایای متعدد، بهطور گسترده در پالایشگاهها مورد استفاده قرار میگیرند.

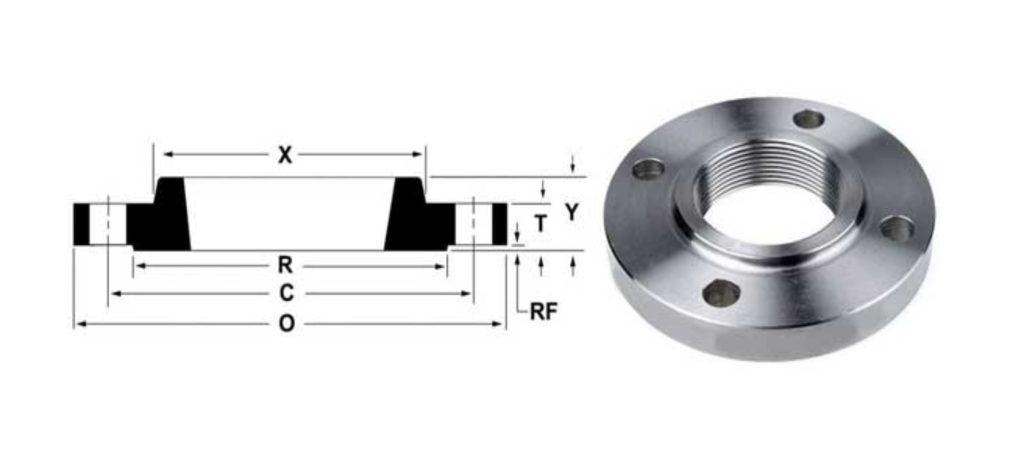

فلنج دندهای پالایشگاهی
فلنجهای دندهای، یکی از محبوبترین انواع فلنج در صنایع نفت و گاز بوده و با اتصالی ایمن و نصب آسان، گزینهای مقرونبهصرفه در این صنعت به شمار میآیند. این نوع فلنجها که در صنایع مختلف کاربرد دارند، بهدلیل عدم نیاز به جوشکاری و استفاده از واشر برای آببندی، در محیطهای با خطر احتراق و انفجار مورد استفاده قرار میگیرند.
فلنج نر و ماده پالایشگاهی
فلنجهای نر و ماده، با اتصالی محکم و مقاوم، نقشی حیاتی در انتقال ایمن سیالات ایفا میکنند. این نوع فلنجها که در تمامی صنایع کاربرد دارند، بهدلیل مقاومت و آببندی بینظیر خود، در پالایشگاهها بهطور گسترده مورد بهرهگیری قرار میگیرند. فلنجهای نر و ماده به گونهای طراحی شدهاند که بهطور کامل در یکدیگر فرو میروند. این امر به همراه استفاده از واشرهای مناسب، اتصالی محکم و آببندی شده را ایجاد میکند. برای اتصال این نوع فلنجها، از پیچ و مهره استفاده میشود که بهطور کامل دو فلنج را به یکدیگر سفت و محکم میکند.
فلنجهای پالایشگاهی تنوع بالایی دارند، انواع فلنج در پالایشگاه شامل فلنج دندهای پالایشگاهی، فلنج گلودار، فلنج اسپکتیکال یا فلنج عینکی، فلنج نر و ماده، فلنج اسلیپون پالایشگاهی و فلنج کور میشوند.
جنس فلنج پالایشگاهی
فلنجهای پالایشگاهی، بهعنوان رگهای انتقال دهنده سیالات در تاسیسات عظیم پالایشگاه، از متریالهای مختلفی ساخته میشوند. اما فولاد، بهدلیل استحکام و مقاومت بالا، نقش غالب را در ساخت این قطعات ایفا میکند. اما چرا فولاد؟
- مقاومت: فولاد در برابر فشار، حرارت و خوردگی، که عوامل اصلی چالشبرانگیز در پالایشگاهها هستند، از مقاومت بالایی برخوردار است.
- قابلیت انعطاف: فولاد در گریدهای مختلف با خواص متنوع تولید میشود که امکان انتخاب نوع مناسب برای هر کاربرد را فراهم میکند.
- قیمت مناسب: فولاد در مقایسه با برخی دیگر از آلیاژها، از قیمت مقرونبهصرفهتری برخوردار است.
دو نوع فولاد رایج در فلنجهای پالایشگاهی
- کربن استیل: پرکاربردترین نوع فولاد در ساخت فلنجهاست و بهدلیل قیمت مناسب و خواص مکانیکی مطلوب، در طیف وسیعی از کاربردها مورد استفاده قرار میگیرد.
- استنلس استیل: در شرایطی که خوردگی شدید یا تماس با سیالات خورنده وجود دارد، از فلنجهای استنلس استیل استفاده میشود. این نوع فلنجها از مقاومت بالایی در برابر زنگزدگی و فرسایش برخوردار هستند.
انتخاب نوع فولاد مناسب برای فلنجهای پالایشگاهی به عوامل مختلفی مانند فشار و دمای سیال، نوع سیال، شرایط محیطی و الزامات اقتصادی بستگی دارد. علاوهبر فولاد، از آلیاژهای دیگری مانند چدن و آلومینیوم نیز در موارد خاص برای ساخت فلنجهای پالایشگاهی استفاده میشود.
کلاس فلنجهای پالایشگاهی
همانطور که قبلاً گفته شد، کلاس فلنج، حکم زبان را برای فلنج در صنایع نفت و گاز دارد و نشانگر حداکثر فشار قابل تحمل آنهاست. در دنیای پالایشگاهها که سیالات با فشار بالا در رگهای فولادی جریان دارند، انتخاب کلاس مناسب فلنج، نقشی حیاتی در حفظ سلامتی این سیستمها ایفا میکند.
چرا کلاس فلنج مهم است؟
امنیت: اگر کلاس فلنج کمتر از فشار سیال باشد، احتمال نشتی، ترکیدگی و بروز فاجعه وجود دارد.
کارایی: فلنجهای با کلاس بالاتر، برای تحمل فشار و دمای بیشتر طراحی شدهاند و طول عمر بیشتری دارند.
کلاسهای رایج فلنج در پالایشگاهها
| کلاس 150 | برای فشار و دمای پایین |
| کلاس 300 | کاربرد عمومی در خطوط لوله با فشار متوسط |
| کلاس 400 | برای فشار و دمای نسبتاً بالا |
| کلاس 600 | در صنایع نفت و گاز و خطوط لوله با فشار قوی |
| کلاس 900 | برای فشارها و دماهای بسیار بالا |
| کلاس 1500 | در صنایع خاص و فوق سنگین |
| کلاس 2500 | بالاترین رده فشار، برای موارد فوق بحرانی |
انتخاب کلاس فلنج مناسب به عوامل مختلفی مانند فشار و دمای سیال، نوع سیال، ابعاد لوله و الزامات ایمنی بستگی دارد. در پالایشگاهها، بهدلیل وجود سیالات با فشار بالا، غالباً از فلنجهای با کلاس 400 به بالا استفاده میشود.
نتیجهگیری
انواع فلنج در پالایشگاه نقشی حیاتی در انتقال ایمن سیالات ایفا میکنند. تنوع جنس، کلاس و نوع آنها، امکان انتخابی دقیق و متناسب با هر کاربرد را فراهم میکند. در انتخاب فلنج مناسب، باید به عواملی مانند فشار و دمای سیال، نوع سیال، ابعاد لوله و الزامات ایمنی توجه کرد. در واقع انتخاب دقیق فلنج، به مشابه انتخاب سرباز مناسب برای هر نبرد، ضامن سلامتی و کارایی سیستمهای لولهکشی پالایشگاهها در برابر فشارهای بالا و سیالات خواهد بود. شما عزیزان همواره میتوانید با بررسی جدول استاندارد فلنج، به بررسی استانداردهای فلنج پرداخته و در رابطه با انواع متفاوت آن اطلاعات به دست بیاورید.
