اریفیس فلنج (orifice flange) چیست؟
فلنجها یکی از پرکاربردترین اتصالات خطوط لوله هستند. در واقع این دسته از اتصالات، با کاربردهای گوناگونی که دارند، توانستهاند بهطور کامل نیازهای موجود در این زمینه را پاسخ دهند. باز و بستهکردن مسیر خطوط لوله، تغییر سایز لولهها، تغییر در مسیر و … از جمله کاربردهای فلنجها به شمار میروند. یکی از انواع پرکاربرد فلنج، اریفیس فلنج (اوریفیس فلنج) بوده که کاربردی خاص و منحصربهفرد دارد و در این مقاله قصد داریم تا آن را بهطور کامل معرفی کنیم.
در همین راستا، میخواهیم تا در این مقاله از وبسایت آبانگاه صنعت باران، به این سوال که اریفیس فلنج چیست و چه کاربرد و ویژگیهایی دارد؟ پاسخ دهیم. برای شناخت کامل orifice flange تا انتهای این مقاله با آبانگاه همراه باشید.
فهرست محتوا:
- اریفیس فلنج چیست؟
- کاربرد فلنج اریفیس چیست؟
- نحوه عملکرد اریفیس فلنج
- ویژگیهای اریفیس فلنج
- انواع اریفیس فلنج
- مشخصات فنی اریفیس فلنج
- استانداردهای فلنج اریفیس
- جمعبندی
- آبانگاه صنعت باران، برترین تأمینکننده ملزومات و تجهیزات
اریفیس فلنج چیست؟

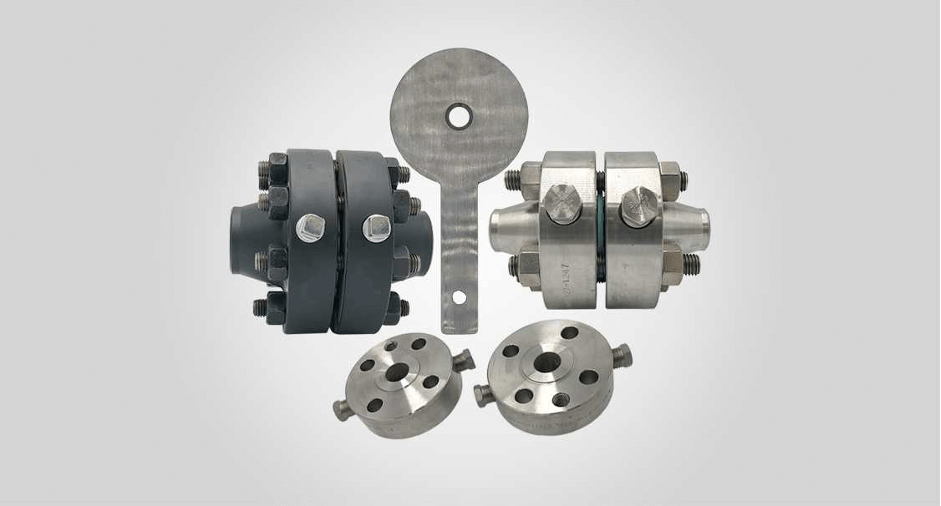

این محصول یکی از انواع فلنج است که به منظور اندازهگیری و کنترل جریان سیالات یا گاز در سیستمهای لولهکشی مورد استفاده قرار میگیرد. به بیان دیگر این نوع فلنج همراه با اریفیس متر، اندازهگیری دبی سیالات مختلف و گاز را ممکن میسازد. در واقع orifice flange بهصورت جفت بوده و دو قطعه را با استفاده از پیچ و مهره به یکدیگر متصل میکند. اوریفیس فلنج را به اسامی مختلفی مانند فلنج گلودار و فلنچ گلودار نیز میشناسند.

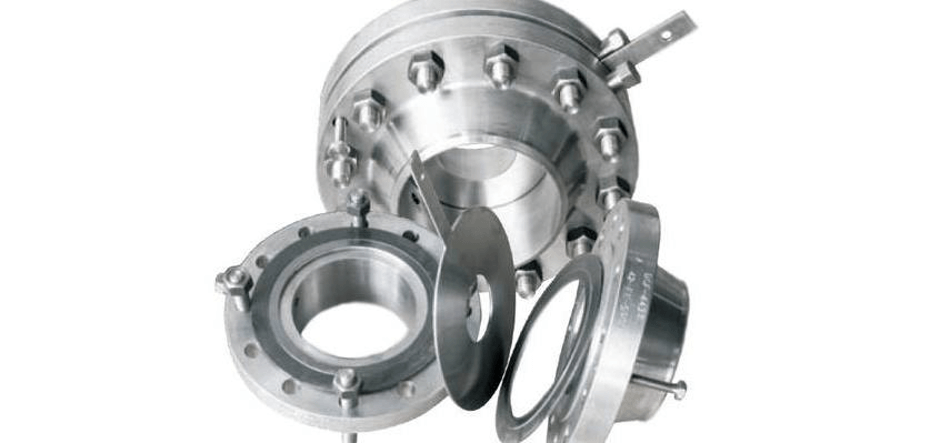

در طراحی این نوع از فلنج، پیچهای اضافهتری نسبت به دیگر فلنجها تعبیه شده که این پیچها در زمان بازرسی با پیچهای جک اسکرو در موقع جدا نمودن فلنج و همچنین در زمان جابهجاکردن اریفیس پلیتها، مانند جک عمل میکنند. در واقع عملکرد این پیچها به عنوان جک، باعث میشود تا جداشدن دو فلنج از یکدیگر با سهولت بیشتری انجام شود.
کاربرد فلنج اریفیس چیست؟
همانطور که گفته شد، فلنج اریفیس به منظور کنترل و اندازهگیری جریان سیالات و گاز در خطوط لوله مورد استفاده قرار میگیرد. این نوع فلنج، برای تمامی سایزهای لوله قابلیت استفاده داشته و دقت محاسبات آن، درصد خطای حدود 1± دارد. در رابطه با دقت محاسبات باید به این نکته اشاره نمود که دقت اندازهگیری فلنج اریفیس، به کیفیت فلنج و نحوه نصب بستگی دارد.
در کنار اندازه گیری دبی سیال و گاز، دبیسنج روزنهای موجود در این نوع فلنج، به منظور کاهش فشار جریان و همچنین محدودکردن نرخ جریان عبوری نیز مورد استفاده قرار میگیرد.
بهطور کلی، صنایعی که فلنج اریفیس در آنها به منظور اندازهگیری جریان و فشار، کنترل جریان و اصلاح جریان مورد استفاده قرار میگیرد عبارتاند از:
- پردازش و انتقال گاز
- تولید و پالایش نفت
- نیروگاههای برق
- تصفیه و انتقال آب و فاضلاب
- صنایع و کارخانجات پتروشیمی
- صنایع هستهای
- صنایع کاغذسازی
- صنایع دارویی
- صنایع فولاد
- صنایع شیمیایی سبک و سنگین
بیشتر بخوانید: پلی اتیلن چیست؟
نحوه عملکرد اریفیس فلنج
هنگامی که سیالات از اریفیس عبور میکنند، بهدلیل کاهش سطح مقطع، فشار آنها افزایش پیدا کرده و سرعت آنها کاهش مییابد. سپس اختلاف فشار ایجاد شده، توسط یک وسیله اندازهگیری اختلاف فشار، محاسبه و اندازهگیری میشود. در مرحله بعد، دبی سیالات با استفاده از روابط حاکم به دست میآیند.
ویژگیهای اریفیس فلنج
اریفیس فلج که به عنوان یک ابزار دقیق در اندازهگیری و کنترل جریان سیال و گاز مورد استفاده قرار میگیرد، دارای مزایا و ویژگیهای متعددی نیز است. از جمله ویژگیهای orifice flange میتوان به موارد زیر اشاره نمود:
- سهولت و سرعت در اتصال و جدا نمودن
- تحمل فشارهای بالا
- استحکام بالا
- انعطافپذیری
- ضدخوردگی
- اندازهگیری دقیق جریان
- قابلیت تنظیم
- قابلیت تحمل برابر دماهای متفاوت
- قابلیت استفاده در شرایط خاص
- ایمنی بالا و اطمینان از اتصال محکم
انواع اریفیس فلنج
بهطور کلی این دسته از فلنجها را بر اساس جنس بدنه و متریال ساخت به انواع مختلفی تقسیم میکنند. انواع اریفیس فلنج از نظر جنس عبارتاند از:
- فلنج اریفیس فولاد کربنی: مناسب برای کاربردهای نیازمند به مقاومت بالا در برابر فشار و حرارت
- فلنج اریفیس استیل: مناسب برای کاربردهایی که در برابر عوامل خورنده (مانند آب، رطوبت، مواد شیمیایی و …) قرار میگیرند
- فلنج اریفیس آلیاژهای خاص: مناسب برای کاربردهای نیازمند به خواص خاص (مانند سبکی و مقاومت در برابر خوردگی)
- فلنج اریفیس فولادی: کاربرد گسترده به دلیل مقاومت بالا در برابر فشار و حرارت، پایداری بالا، سهولت در نصب و …
- فلنج اریفیس PVC: مناسب برای کاربردهای صنعتی و آب و فاضلاب به دلیل خواص عایق الکتریکی و مقاومت در برابر خوردگی
همچنین در یک دستهبندی دیگر، اوریفیس فلنج ها بر اساس استانداردهای مختلف، به کلاسهای متفاوتی تقسیم میشوند. کلاس هر فلنج، در واقع نشاندهنده میزان فشار کاری است که فلنج میتواند تحمل کند. انواع کلاسهای فلنج اریفیس بر اساس استانداردهای مختلف عبارتاند از:
- فلنج اریفیس کلاس 150
- فلنج اریفیس کلاس 300
- فلنج اریفیس کلاس 600
مشخصات فنی اریفیس فلنج
فلنج اریفیس از ویژگیهای و مشخصات فنی منحصربهفرد و خاصی برخوردار است. بهطور کلی این مشخصات و ویژگیهای فنی در طراحی و استفاده از این نوع فلنج باید مورد توجه قرار بگیرند. مشخصات اریفیس فلنج، بر اساس استانداردهایی مانند ANSI، ASME و DIN تعیین میشوند:
- ابعاد: ابعاد اریفیس فلنج شامل قطر خارجی، قطر داخلی، ضخامت و قطر سوراخ اریفیس در پلاکه میشود.
- جنس: جنس بدنه این نوع فلنج معمولاً از فولاد کربنی، استنلس استیل، آلومینیوم، مس و … است.
- نوع سوراخ: فلج اریفیس در انواع مختلفی با سوراخهایی در ابعاد و شکلهای متنوع تولید میشود.
- فشار کاری: این نوع فلنج، باید توانایی تحمل فشار سیال را بهطور کامل داشته باشد.
- استانداردها: اریفیس فلنج بر اساس استانداردها و مقررات خاصی طراحی و تولید میشوند.
استانداردهای فلنج اریفیس
بهطور کلی استانداردهای فلنج اریفیس شامل مشخصات فنی مانند ابعاد، جنس، نوع سوراخ، فشار کاری و … میشود. از جمله استانداردهای مورد استفاده در طراحی و تولید این دسته از فلنجها میتوان به موارد زیر اشاره نمود:
- استاندارد ANSI/ASME B16.36
- استاندارد ANSI/ASME B16.5
- استاندارد ASTM 182
- استاندارد ASTM A694
- استاندارد ASTM A350
- استاندارد ASTM A105
- استاندارد ISO5167
- استاندارد API 526
جمعبندی
در این مقاله از وبسایت آبانگاه تلاش کردیم تا یکی از پرکاربردترین انواع فلنج، یعنی اریفیس فلنج را بررسی و تشریح کنیم. همانطور که مطالعه نمودید، فلنج اریفیس، یکی از انواع فلنج بوده که به منظور کنترل و اندازهگیری فشار سیال و گاز مورد استفاده قرار میگیرد و دارای کاربردهای گستردهای در صنایع مختلف، مخصوصاً صنایع نفت و گاز است. شما میتوانید برای خرید و دریافت قیمت فلنج به سایت آبانگاه صنعت باران مراجعه کنید.
