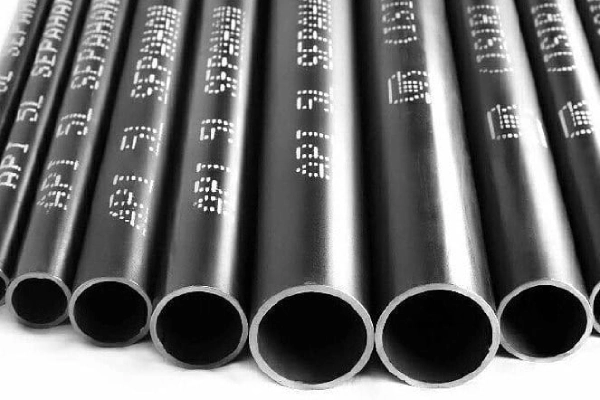

لوله سیاه چیست؟ نوعی لوله فولادی بدون پوشش محافظ است که به دلیل رنگ تیره خود به این نام شناخته میشود. این لولهها از جنس فولاد کربنی ساخته شده و در صنایع مختلفی کاربرد دارند. لوله سیاه به دلیل مقاومت بالا در برابر فشار و حرارت، گزینهای مناسب برای انتقال گاز و نفت است. در این مقاله به بررسی کامل لوله سیاه، انواع آن، کاربردها و تفاوت آن با لوله گالوانیزه میپردازیم.

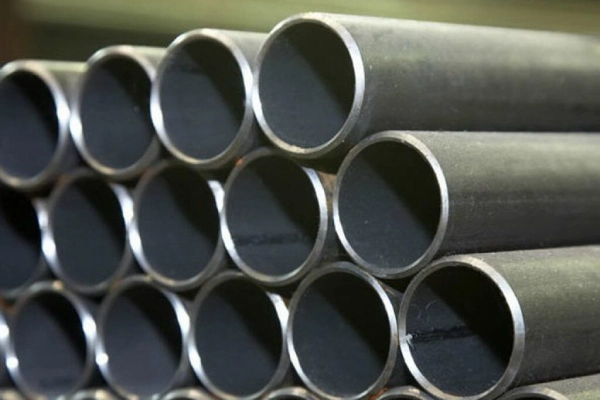

آشنایی با انواع لوله سیاه
لولههای سیاه، با توجه به ویژگیهای مختلف، دستهبندیهای گوناگونی دارند. در ادامه به بررسی انواع لوله سیاه میپردازیم.
انواع لوله سیاه بر اساس ضخامت
- لوله سیاه درزدار سبک: این نوع لوله، ضخامت کمتری داشته و بیشتر در کاربردهای سبک مانند انتقال آب و گاز در ساختمانها استفاده میشود.
- لوله سیاه درزدار سنگین: این نوع لوله، ضخامت بیشتری دارد و در کاربردهای سنگینتر مانند خطوط لوله انتقال نفت و گاز به کار میرود.
- لوله سیاه درزدار API: این نوع لوله، بر اساس استاندارد API به تولید میرسد و در صنایع نفت و گاز کاربرد فراوانی دارد.
انواع لوله سیاه بر اساس استاندارد
- استانداردهای ملی: هر کشور، استاندارد خاص خود را برای تولید لولههای سیاه دارد. برای مثال در ایران، استاندارد ISIRI وجود دارد که در ساخت انواع لوله ها مانند لوله کاروگیت به کار رفته است.
- استانداردهای بینالمللی: برخی از استانداردهای بینالمللی مانند API، ASTM و DIN نیز برای تولید لولههای سیاه مورد استفاده قرار میگیرند.

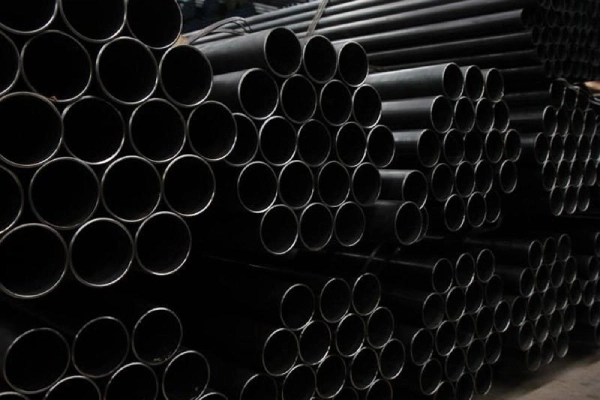

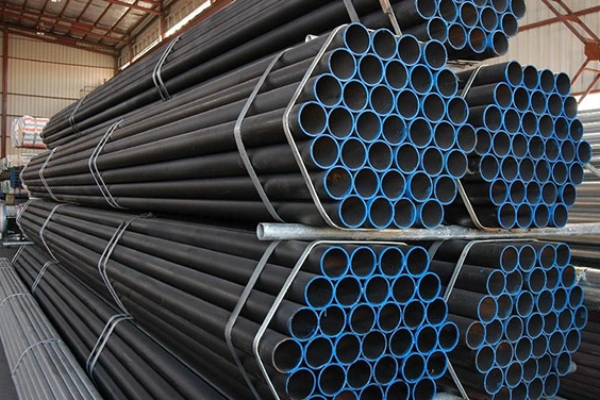

بر اساس کاربرد لوله سیاه
- لوله گاز: برای انتقال گاز در خطوط لولهکشی
- لوله نفت: جهت انتقال نفت خام و فرآوردههای نفتی
- لوله آتش نشانی: در سیستمهای آتش نشانی برای انتقال آب و سایر مواد اطفاء حریق
- لوله ساختمانی: در ساختوساز ساختمانها، پلها و سایر سازههای فلزی بهعنوان عضو سازهای
- لوله کشاورزی: در سیستمهای آبیاری و انتقال آب در مزارع و باغات
انواع لوله سیاه بر اساس ضخامت (سبک، سنگین، API)، استاندارد (ملی، بینالمللی) و کاربرد (گاز، نفت، آتشنشانی، ساختمانی، کشاورزی) دستهبندی میشوند.
فرایند تولید لوله سیاه درزدار
تولید لوله سیاه درزدار از ورقهای فولادی طی مراحل مختلفی به انجام میرسد که در ادامه به آنها میپردازیم:
۱. تهیه ورق (کویل و کلاف): ورقهای فولادی به صورت کلافهای بزرگ (کویل) از کارخانههای تولید فولاد تهیه میگردند. این کلافها با توجه به نیاز و سفارش مشتری، به قطعات کوچکتر (کلاف) برش داده میشوند.
۲. برش و فرمدهی ورق: کلافهای فولادی پس از برش به ابعاد مورد نظر، وارد دستگاههای فرمدهی شده و در این مرحله ورقها به شکل U و سپس به شکل O درمیآیند. لبههای ورق نیز برای جوشکاری آماده میشوند.
عایق کاری چیست؟ چرا لوله ها را عایق بندی میکنند؟ فواید ان چیست؟ برای پاسخ به تمامی سوالات خود در این باره به مقاله مورد نظر بروید.
۳. جوشکاری: لبههای ورقهای شکل داده شده با استفاده از روشهای مختلف جوشکاری به یکدیگر متصل شده، برخی از رایجترین روشهای جوشکاری لوله سیاه درزدار عبارتاند از:
- جوشکاری ERW (Electric Resistance Welding): در این روش از جریان الکتریکی برای ایجاد حرارت و جوشکاری لبهها استفاده میشود.
- جوشکاری HFIW (High-Frequency Induction Welding): در این روش از القای فرکانس بالا برای ایجاد حرارت و جوشکاری استفاده میگردد.
- جوشکاری SAW (Submerged Arc Welding): این روش بیشتر برای لولههای ضخیمتر استفاده و در آن از پودر محافظ برای جلوگیری از اکسیداسیون استفاده میشود.
۴. کنترل کیفیت و تست: پس از جوشکاری، لولهها تحت آزمونهای مختلفی قرار میگیرند تا از کیفیت و سلامت آنها اطمینان حاصل شود. برخی از این آزمونها عبارتاند از:
- آزمون هیدرواستاتیک: برای بررسی مقاومت لوله در برابر فشار آب
- آزمونهای غیر مخرب: مانند آزمون التراسونیک برای تشخیص عیوب داخلی لوله
۵. پلیسهگیری و برش: پس از انجام آزمونها، لولهها از هرگونه زائده و پلیسه پاک شده و به طولهای مورد نظر برش داده میشوند.
کنترل کیفیت، بازرسی فنی و آزمونها
کنترل کیفیت در تولید لوله سیاه از اهمیت ویژهای برخوردار است. این امر تضمین میکند که محصول نهایی مطابق با استانداردهای لازم بوده و از کیفیت مطلوبی برخوردار باشد. بازرسی فنی لوله در چهار مرحله اصلی انجام میگردد:
- بازرسی پیش از ساخت: در این مرحله، طرحها، نقشهها و استانداردهای مربوطه بررسی شده و مواد اولیه مورد استفاده کنترل میشوند.
- بازرسی در حین ساخت: در این مرحله، فرایند تولید بهطور مداوم بررسی شده و از رعایت استانداردها اطمینان حاصل میگردد.
- بازرسی پس از ساخت: در این مرحله، محصول نهایی از نظر ابعاد، ظاهر، خواص مکانیکی و سایر ویژگیها بررسی میشود.
- بازرسی دورهای: این مرحله مربوط به نگهداری لولهها پس از نصب بوده و شامل بازرسیهای دورهای و آزمونهای غیر مخرب است.
برای ارزیابی کیفیت لولههای سیاه، دو نوع آزمون به کار میرود:
- آزمونهای مخرب: این آزمونها باعث تخریب نمونه شده و خواص مکانیکی آن را بررسی میکنند. از جمله این آزمونها میتوان به آزمون کشش، فشار، ضربه، سختی سنجی و … اشاره کرد.
- آزمونهای غیر مخرب: این آزمونها بدون آسیب رساندن به لوله، عیوب احتمالی آن را شناسایی مینمایند. از جمله این آزمونها میتوان به بازرسی چشمی، آزمون هیدرواستاتیک، جریانهای گردابی، فراصوتی و … اشاره کرد.
انجام این آزمونها و بازرسیها در مراحل مختلف تولید، تضمین میکند که لولههای سیاه تولید شده از کیفیت بالایی برخوردار بوده و برای کاربردهای مختلف مناسب باشند.
تفاوت لوله سیاه و گالوانیزه
لوله سیاه و لوله گالوانیزه هر دو از جنس فولاد هستند، اما تفاوتهای اساسی در ساختار و کاربرد دارند که در ادامه به بررسی تفاوت لوله سیاه و گالوانیزه میپردازیم:
- جنس و ساختار: لوله سیاه بدون هیچ پوششی بوده و به همین دلیل رنگ تیره و مات دارد. در حالی که لوله گالوانیزه با یک لایه پوشش از جنس روی (zinc) پوشانده شده است. این پوشش گالوانیزه باعث افزایش مقاومت لوله در برابر خوردگی و زنگزدگی میشود.
- مقاومت در برابر خوردگی: لوله گالوانیزه به دلیل پوشش روی، مقاومت بسیار بالاتری در برابر خوردگی و زنگزدگی نسبت به لوله سیاه دارد. لوله سیاه به راحتی دچار زنگزدگی میگردد، به ویژه در محیطهای مرطوب و خورنده.
- کاربرد: در بحث کاربرد لوله سیاه، بیشتر برای انتقال گاز و نفت به کار میرود، زیرا پوشش گالوانیزه برای انتقال گاز مناسب نیست. لوله گالوانیزه بیشتر برای انتقال آب و فاضلاب استفاده میشود، زیرا پوشش روی از زنگزدگی و خوردگی لوله جلوگیری میکند و از ورود ذرات زنگزده به آب جلوگیری مینماید.
- قیمت: لوله گالوانیزه به دلیل پوشش روی و فرایند تولید پیچیدهتر، گرانتر از لوله سیاه است.
انتخاب بین لوله سیاه و گالوانیزه بستگی به نوع کاربرد و شرایط محیطی دارد. اگر نیاز به مقاومت بالا در برابر خوردگی و زنگزدگی دارید، لوله گالوانیزه گزینه مناسبی است. اما اگر قصد انتقال گاز یا نفت را دارید و هزینه برایتان اهمیت دارد، لوله سیاه میتواند انتخاب خوبی باشد.
مزایا و معایب لوله سیاه
لوله سیاه، با وجود کاربردهای گسترده، دارای مزایا و معایبی بوده که در انتخاب آن باید مد نظر قرار گیرند.
مزایای لوله سیاه
- مقاومت بالا: لولههای سیاه به دلیل ساخته شدن از فولاد کربنی، مقاومت بالایی در برابر فشار و حرارت دارند. این ویژگی آنها را برای انتقال سیالات پرفشار و دماهای بالا مناسب میسازد.
- قیمت مناسب: لولههای سیاه نسبت به سایر انواع لولهها، به ویژه لولههای گالوانیزه، قیمت پایینتری دارند. این امر آنها را به گزینهای اقتصادی برای بسیاری از کاربردها تبدیل میکند.
- سهولت در نصب و اجرا: لولههای سیاه به راحتی قابل نصب و اجرا هستند و نیاز به تجهیزات خاصی ندارند.
- تنوع در ابعاد و ضخامت: لولههای سیاه در ابعاد و ضخامتهای مختلفی تولید میشوند که این امر آنها را برای کاربردهای گوناگون مناسب میسازد.
معایب لوله سیاه
- حساسیت به خوردگی و زنگزدگی: لولههای سیاه بدون پوشش محافظ هستند و به همین دلیل در برابر خوردگی و زنگزدگی آسیبپذیرند. این مسئله میتواند طول عمر آنها را کاهش دهد و نیاز به نگهداری و تعمیرات بیشتری داشته باشد.
- عدم قابلیت استفاده در برخی کاربردها: به دلیل حساسیت به خوردگی، لولههای سیاه برای انتقال آب آشامیدنی و برخی دیگر از سیالات خورنده مناسب نیستند.
- نیاز به نگهداری و پوشش: برای افزایش طول عمر لولههای سیاه، لازم است که بهطور دورهای مورد بازرسی و نگهداری قرار گیرند و در صورت نیاز با پوششهای محافظتی مناسب پوشانده شوند.
نتیجهگیری
در این مقاله به بررسی مفهوم لوله سیاه چیست، انواع، کاربردها و تفاوتهای آن با لوله گالوانیزه پرداختیم. لوله سیاه به دلیل مقاومت بالا در برابر فشار و حرارت، در صنایع مختلفی از جمله نفت و گاز، ساختمان و کشاورزی کاربرد دارد. با این حال، به دلیل عدم وجود پوشش محافظ، در برابر خوردگی و زنگزدگی آسیبپذیر است. انتخاب لوله مناسب با توجه به نوع کاربرد و شرایط محیطی از اهمیت بالایی برخوردار است.
