فلنجها، سربازان خط مقدم در دنیای لولهکشی محسوب میشوند و وظیفه مهم اتصال و آببندی مجرای سیالات را بر عهده دارند. اما در این میان، تنوع کلاسبندی آنها، گاه مهندسان را به چالش میکشاند. در این مقاله، به کلاس فلنج و بررسی تفاوت فلنج کلاس 150 و 300 میپردازیم.

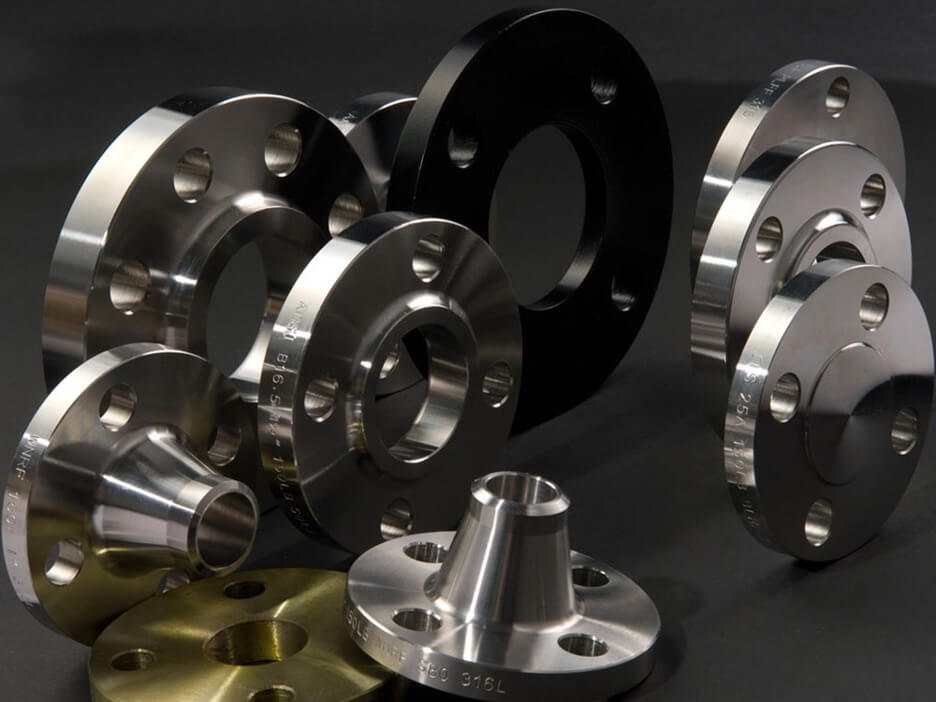

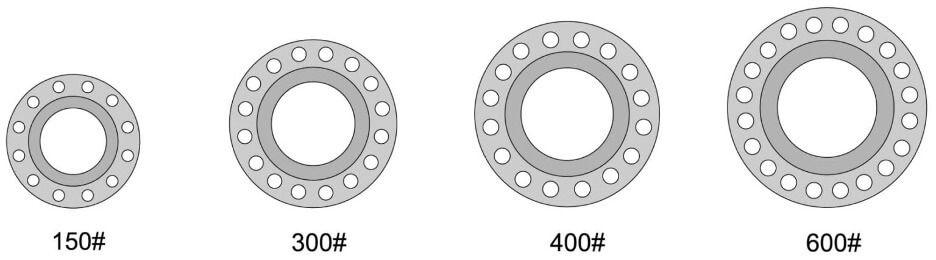

کلاس فلنج چیست؟
کلاس فلنج به حداکثر فشار و دمایی که فلنج میتواند تحمل کند، اشاره دارد. این دستهبندی بر اساس استانداردهای مختلف مانند ANSI، ASME، DIN و JIS انجام میشود. هر کلاس فلنج با عددی مشخص شده که نشاندهنده حداکثر فشار قابلتحمل بر حسب پوند بر اینچ مربع psi در دمای اتاق (20 درجه سانتیگراد) است.
رایجترین کلاسهای فلنج عبارتاند از:
- کلاس 150: برای فشارهای پایین و دمای معمولی مانند خطوط لوله آب سرد
- کلاس 300: برای فشارهای متوسط و کاربردهایی مانند خطوط لوله بخار و آب گرم
- کلاس 600: برای فشارهای بالا و استفاده در خطوط لوله نفت و گاز
- کلاس 900: برای فشارهای بسیار بالا و بهکارگیری در خطوط لوله پالایشگاهها و نیروگاهها
- کلاس ۱۵۰۰ و ۲۵۰۰: برای فشارهای فوقالعاده بالا و کاربردهای خاص صنعتی

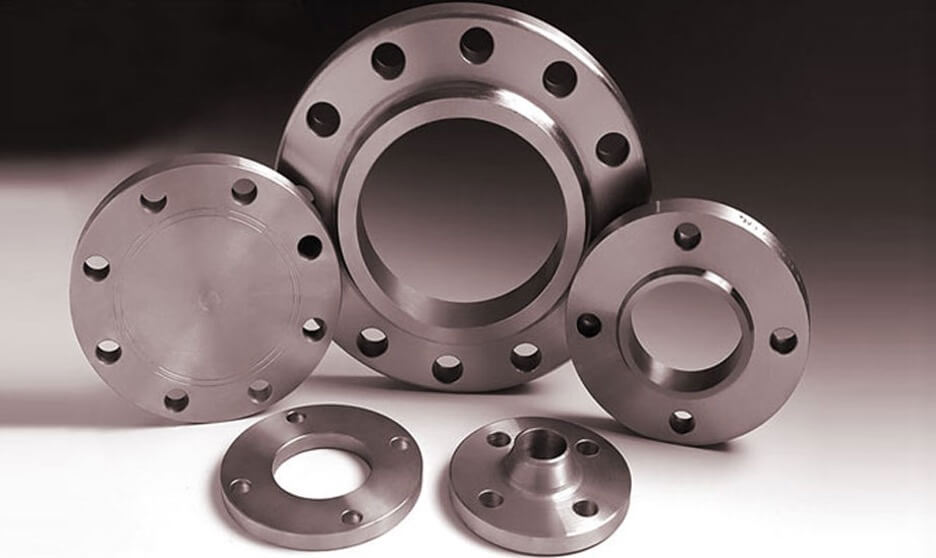

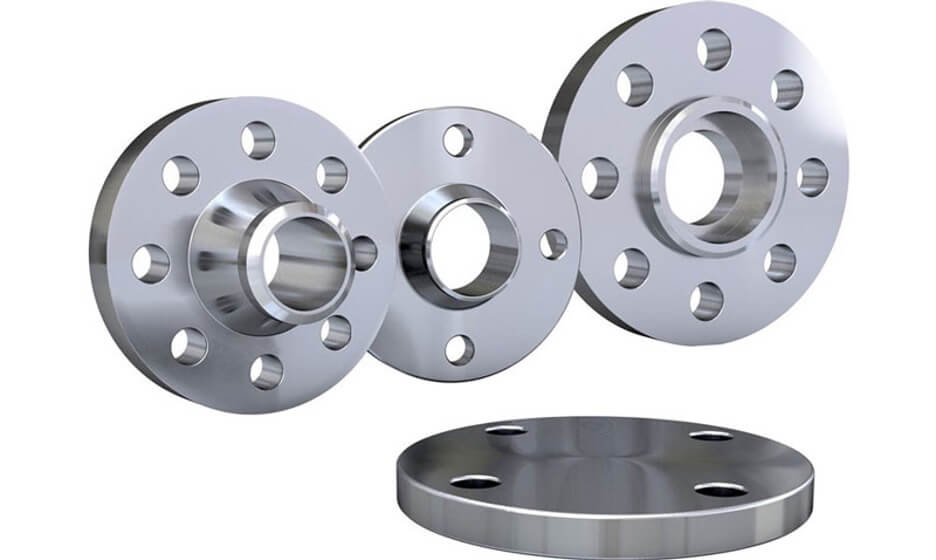

کلاس فلنج چگونه تعیین میشود؟
همانطور که عنوان کردیم کلاس فلنج نشاندهنده حداکثر فشار و دمای مُجازیست که فلنج میتواند تحمل نماید. این ردهبندی بر اساس استانداردهای مختلفی مانند ASME، ANSI و DIN انجام میشود و بهطور کلی شامل موارد زیر است:
- ابعاد: قطر، ضخامت، سوراخها و …
- فشار کاری: حداکثر فشاری که فلنج میتواند در دمای مشخص تحمل کند.
- دمای کاری: بیشترین دمایی که فلنج قادر است در فشاری معین تحمل نماید.
- مواد: جنس فلنج، مانند فولاد، چدن، استیل و …
بهعنوان مثال فلنجی با کلاس 150 در استاندارد ASME، میتواند فشار و دمای خاصی را تحمل نماید که در استاندارد مشخص شده است.
شناخت انواع استاندارد کلاس فلنج
کلاس فلنج نشان دهنده تحمل فشار و دمای مجاز آن بوده و انتخاب آن به عوامل مختلفی مانند فشار و دمای سیال، نوع لوله و اتصالات و … بستگی خواهد داشت.
استاندارد ASME B16.47 شامل کلاسهای 150، 300، 400، 600، 900 و 1500 است.
استاندارد ASME B16.5 رایجترین نوع بوده که شامل کلاسهای 150، 300، 600، 900، 1500 و 2500 میشود.
البته استانداردهای دیگری نیز برای کلاس بندی فلنجها وجود دارد، اما ASME در صنعت از همه رایجتر است.
بررسی کلاس فلنج در استاندارد ANSI
در استاندارد ANSI (American National Standards Institute)، کلاس فلنج یا طبقهبندی فشار فلنج، حداکثر فشار را که یک فلنج میتواند در دماهای بالا تحمل کند، نشان میدهد. طبق استاندارد ANSI/ASME B16.5، هفت کلاس فشار فلنج وجود دارد: 150، 300، 400، 600، 900، 1500، و 2500 و اختصاراتی مانند psi همه به قابلیتهای عملکرد فشار و دمای فلنج اشاره دارند.
بهعنوان مثال دو فلنج با اندازههای سوراخ یکسان (6 اینچ) و آلیاژ A105 اما کلاسهای متفاوت 150 و 300 را در نظر بگیرید. فلنج کلاس 150 کوچکتر، سبکتر و استحکام کمتری نسبت به فلنج کلاس 300 دارد. بهطور خاص، فلنج کلاس 150، 140 psi را در 600 درجه فارنهایت تحمل مینماید، در حالی که فلنج کلاس 300 میتواند 570 psi را در همان دما تحمل کند. در ادامه فلنج کلاس 2500، با همان اندازه سوراخ، 4730 psi را در 600 درجه فارنهایت تحمل نموده، که تحمل فشار بسیار بالاتر آن را برجسته میکند.
انتخاب کلاس فلنج مناسب برای هر کاربردی، بسیار اهمیت دارد. استفاده از فلنجی با کلاس پایینتر از حد مجاز میتواند منجر به نشت، ترکخوردگی یا حتی انفجار شود. از طرف دیگر، استفاده از فلنجی با کلاس بالاتر از میزان مجاز غیرضروری و پرهزینه است.
آشنایی با عوامل مهم در انتخاب کلاس فلنج
انتخاب کلاس فلنج مناسب برای هر سیستم لولهکشی حائز اهمیت بوده، زیرا این امر بهطور مستقیم بر ایمنی و کارایی آن سیستم تاثیر میگذارد.
در ادامه به مهمترین عواملی که باید در انتخاب کلاس فلنج در نظر گرفته شوند، اشاره میکنیم:
1. فشار و دما
فشار: حداکثر فشاری که فلنج باید تحمل کند، عامل اصلی در انتخاب کلاس فلنج است.
دما: با افزایش دما، فشار قابلتحمل فلنج کاهش مییابد.
استاندارد: از استانداردهای مختلفی مانند ANSI، ASME، DIN و JIS برای دستهبندی کلاسهای فلنج بر اساس فشار و دما استفاده میشود.
2. نوع سیال
خورندگی: برخی از سیالات مانند مواد شیمیایی خورنده، به فلنجهایی با کلاس بالاتر و جنس آلیاژی مقاوم در برابر خوردگی نیاز دارند مانند فلنج گلودار.
ویسکوزیته: سیالات با ویسکوزیته بالا (مانند روغن) ممکن است نیاز به فلنجهایی با طراحی خاص داشته باشند.
3. اندازه فلنج
قطر: بهطور کلی، فلنجهای بزرگتر میتوانند فشار بیشتری را تحمل کنند.
ضخامت: فلنجهای ضخیمتر برای تحمل فشارهای بالاتر مناسبترند.
4. ملاحظات اقتصادی
هزینه: فلنجهای با کلاس بالاتر معمولاً گرانتر هستند.
طول عمر: انتخاب فلنج مناسب با توجه به شرایط کاربری میتواند طول عمر سیستم را افزایش دهد و از هزینههای تعمیر و نگهداری در بلندمدت بکاهد.
کلاسهای مختلف فلنج و تفاوتهای بین آنها
همانطور که عنوان کردیم، بر اساس استاندارد فلنج و جدول استاندارد فلنج ANSI، کلاسهای فلنج از 150 تا 2500 طراحی شدهاند.
رتبهبندی کلاس فلنجها
طبقهبندی کلاسها از کمترین عدد شروع میشود و به ترتیب، تحمل افزایش دما، فشار و وزن فلنج افزایش مییابد. برای مثال، فلنج کلاس 300 نسبت به کلاس 150 برتری دارد. لازم به ذکر است که کلاسهای بالاتر از 2500 نیز وجود دارند، اما مصرف بسیار جزئی در صنعت دارند.
بیشتر بخوانید: تصفیه فاضلاب چیست
نقش متریال در کلاس فلنجها
هر جنس فلنج با توجه به کشش و تنش آن در فشارها و دماهای متعددی مورد آزمایش قرار گرفته و نتیجه نهایی بهصورت جدول کلاس فلنج ارائه میشود. برای مثال، متریالی مانند کرم مولبیدن، استنلس استیل، فولاد کربنی و غیره قطعا دارای تمایزهایی هستند و برای هر کدام جدولی جداگانه طراحی شده است.
محاسبه فشار کلاس فلنجها
فشار کلاس فلنج نشاندهنده حداکثر فشاریست که فلنج میتواند در دمای مشخص تحمل کند. این فشار بر اساس استانداردهای مختلفی مانند ASME، ANSI و DIN محاسبه میشود. بهعنوان مثال برای محاسبه فشار فلنجهای کلاس 150 و 300 میتوانید از روابط زیر استفاده کنید:
کلاس 150: فشار (PSI) = PSIGx1.96
کلاس 300: فشار (PSI) = PSIGx4.88
PSIG مخفف Pounds per Square Inch Gauge به معنای فشار نسبی بوده، یعنی بیشترین فشاری که فلنج بر حسب فشار جو تحمل میکند.
در مورد کلاسبندی فلنجهای مختلف و تفاوت بین آنها باید به رتبهبندی، نقش متریال فلنجها و همچنین محاسبه فشار کلاس فلنجها توجه ویژهای داشته باشیم.
تفاوت فلنج کلاس ۱۵۰ با کلاس ۳۰۰
فلنجهای کلاس 150 و 300 دو نمونه از رایجترین کلاسهای فلنج هستند که هر کدام در کاربردهای خاص خود مورد استفاده قرار میگیرند. در این ادامه به بررسی تفاوتهای کلیدی بین این دو کلاس فلنج میپردازیم:
تحمل فشار و دما
کلاس 150: برای فشارها و دماهای پایینتر مناسب بوده، حداکثر فشار قابل تحمل این کلاس فلنج در دمای اتاق (20 درجه سانتیگراد) 150 psi است. فلنجهای کلاس 150 معمولاً در خطوط لوله آب سرد، بخار کمفشار و سیستمهای اطفاء حریق به کار میروند.
کلاس 300: برای فشارها و دماهای بالاتر توصیه شده، حداکثر فشار قابل تحمل این کلاس فلنج در دمای اتاق (20 درجه سانتیگراد) 300 psi است. از فلنجهای کلاس 300 در خطوط لوله آب گرم، بخار با فشار متوسط، روغن، گاز و سیستمهای هیدرولیک استفاده میشود مانند فلنج گلودار.
ضخامت و ابعاد
کلاس 150: بهطور کلی ضخامت و ابعاد کمتری نسبت به فلنجهای کلاس 300 دارند. این امر باعث شده که فلنجهای کلاس 150 سبکتر و ارزانتر باشند.
کلاس 300: به دلیل تحمل فشار و دمای بالاتر، ضخامت و ابعاد بیشتری دارند. این موضوع باعث شده تا فلنجهای کلاس 300 سنگینتر و گرانتر شوند.
کاربرد
کلاس 150: بهدلیل تحمل فشار و دمای پایین، در سیستمهای با فشار و دمای غیر بحرانی مانند خطوط لوله آب سرد و سیستمهای اطفاء حریق استفاده میشود.
کلاس 300: به خاطر تحمل فشار و دمای بالا، در سیستمهای با فشار و دمای بحرانی مانند خطوط لوله بخار، روغن، گاز و سیستمهای هیدرولیک به کار گرفته میشوند.
قیمت
کلاس 150: بهدلیل ضخامت و ابعاد کمتر، قیمت پایینتری نسبت به فلنجهای کلاس 300 دارند.
کلاس 300: به خاطر ضخامت و ابعاد بیشتر، قیمت بالاتری نسبت به فلنجهای کلاس 150 دارند.

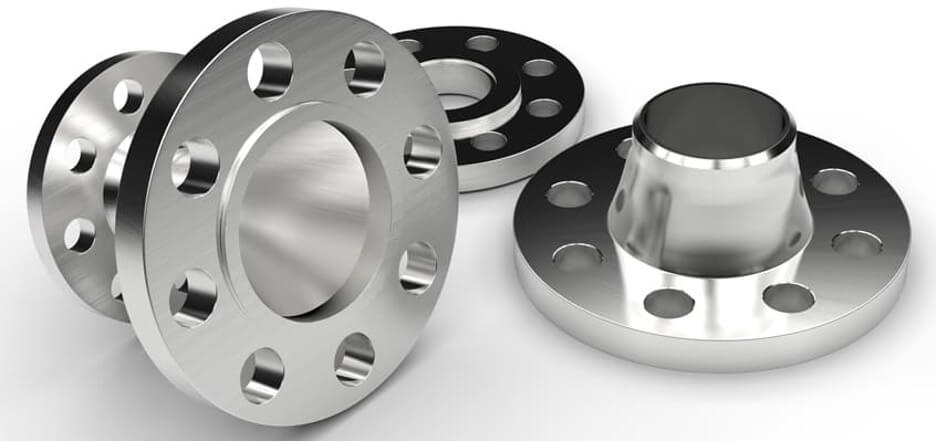

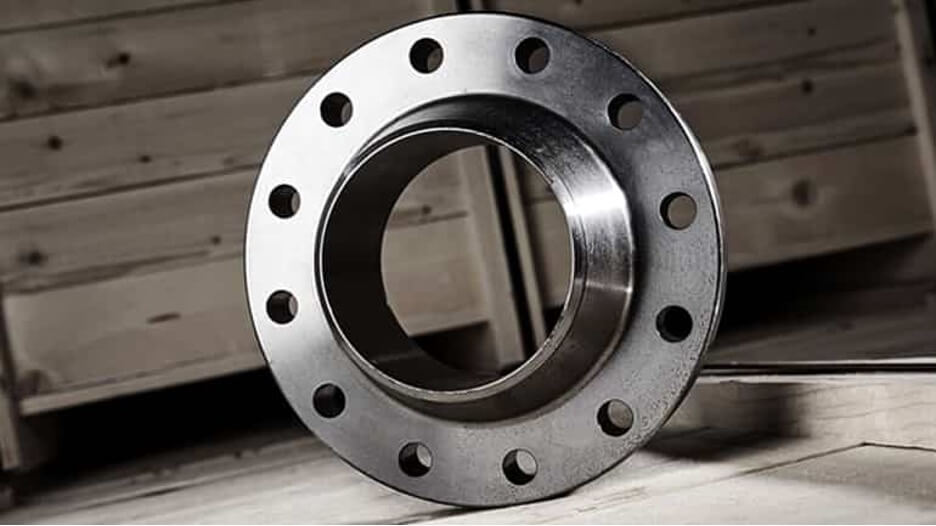

جدول استاندارد فلنج کلاس ۱۵۰ و ۳۰۰
برای انتخاب بهترین کلاس فلنج بر طبق نیازهای پروژه، مراحل زیر را انجام دهید:
- جنس فلنج مورد نیاز خود را از جدول مشخص کنید.
- حداکثر دمای عملیاتی سیستم لوله کشی خود را تعیین نمایید.
- یک کلاس را بر اساس حداکثر فشار مورد انتظار در آن دما انتخاب کنید.
- در جداول زیر، جدول استاندارد فلنج کلاس 150 و ۳۰۰ را آوردهایم.
در جدول شماره ۱ آلیاژهای زیر را بررسی کردهایم:
۱. فلنج فولاد کربنی ASTM A105, A350 Gr. LF2/LF6 Class 1
۲. فلنج فولاد کربنی ASTM A350 Gr. LF3, A350 LF6, Class 2
۳. فلنج فولاد کربنی ANSI FLANGE ASTM A350 Gr. LF1
| جدول شماره ۱ | ||||||
| ۱. فولاد کربنی کلاس ۱ | ۲. فولاد کربنی کلاس ۲ | ۳. فولاد کربنی LF1 | ||||
| دما بر حسب فارنهایت | 150# | 300# | 150# | 300# | 150# | 300# |
| < 100 | 285 | 740 | ۲۹۰ | ۷۵۰ | ۲۳۵ | ۶۲۰ |
| 200 | 260 | 680 | ۲۶۰ | ۷۵۰ | ۲۱۵ | ۵۶۰ |
| 300 | 230 | 655 | ۲۳۰ | ۷۳۰ | ۲۱۰ | ۵۵۰ |
| 400 | 200 | 635 | ۲۰۰ | ۷۰۵ | ۲۰۰ | ۵۳۰ |
| 500 | 170 | 605 | ۱۷۰ | ۶۶۵ | ۱۷۰ | ۵۰۰ |
| 600 | 140 | 570 | ۱۴۰ | ۶۰۵ | ۱۴۰ | ۴۵۵ |
| 650 | 125 | 550 | ۱۲۵ | ۵۹۰ | ۱۲۵ | ۴۵۰ |
| 700 | 110 | 530 | ۱۱۰ | ۵۷۰ | ۱۱۰ | ۴۵۰ |
| 750 | 95 | 505 | ۹۵ | ۵۰۵ | ۹۵ | ۴۴۵ |
| 800 | 80 | 410 | ۸۰ | ۴۱۰ | ۸۰ | ۳۷۰ |
| 850 | 65 | 320 | ۶۵ | ۲۷۰ | ۶۵ | ۲۷۰ |
| 900 | 50 | 230 | ۵۰ | ۱۷۰ | ۵۰ | ۱۷۰ |
| 950 | 35 | 135 | ۳۵ | ۱۰۵ | ۳۵ | ۱۰۵ |
| ۱000 | 20 | 85 | ۲۰ | ۵۰ | ۲۰ | ۵۰ |
| فشار کاری در این جدول بر حسب PSI است | ||||||
در جدول شماره ۲ آلیاژهای زیر را بررسی کردهایم:
۱. فلنج فولاد کربنی ANSI FLANGE ASTM A182 Gr. F1 (Chrome Moly)
۲. فلنج فولاد کربنی ANSI FLANGE ASTM A182 Gr. F304, 304L
۳. فلنج فولاد کربنی ANSI FLANGE ASTM A182 Gr. F316, 316L
| جدول شماره ۲ | ||||||
| ۱. فولاد آلیاژی | ۲. فولاد زنگ نزن | ۳. فولاد کربنی ۳۱۶ | ||||
| دما بر حسب فارنهایت | 150# | 300# | 150# | 300# | 150# | 300# |
| < 100 | ۲۶۵ | ۶۹۵ | ۲۷۵ | ۷۲۰ | ۲۷۵ | ۷۲۰ |
| 200 | ۲۰۰ | ۲۶۰ | ۲۳۰ | ۶۰۰ | ۲۳۵ | ۶۲۰ |
| 300 | ۳۰۰ | ۲۳۰ | ۲۰۵ | ۵۴۰ | ۲۱۵ | ۵۶۰ |
| 400 | ۴۰۰ | ۲۰۰ | ۱۹۰ | ۴۹۵ | ۱۹۵ | ۵۱۵ |
| 500 | ۵۰۰ | ۱۷۰ | ۱۷۰ | ۴۶۵ | ۱۷۰ | ۴۸۰ |
| 600 | ۶۰۰ | ۱۴۰ | ۱۴۰ | ۴۳۵ | ۱۴۰ | ۴۵۰ |
| 650 | ۶۵۰ | ۱۲۵ | ۱۲۵ | ۴۳۰ | ۱۲۵ | ۴۴۵ |
| 700 | ۷۰۰ | ۱۱۰ | ۱۱۰ | ۴۲۵ | ۱۱۰ | ۴۳۰ |
| 750 | ۷۵۰ | ۹۵ | ۹۵ | ۴۱۵ | ۹۵ | ۴۲۵ |
| 800 | ۸۰ | ۵۱۰ | ۸۰ | ۴۰۵ | ۸۰ | ۴۲۰ |
| 850 | ۶۵ | ۴۸۵ | ۶۵ | ۳۹۵ | ۶۵ | ۴۲۰ |
| 900 | ۵۰ | ۴۵۰ | ۵۰ | ۳۹۰ | ۵۰ | ۴۱۵ |
| 950 | ۳۵ | ۲۸۰ | ۳۵ | ۳۸۰ | ۳۵ | ۳۸۵ |
| ۱000 | ۲۰ | ۱۶۵ | ۲۰ | ۳۲۰ | ۲۰ | ۳۵۰ |
| فشار کاری در این جدول بر حسب PSI است | ||||||
نتیجهگیری
در دنیای اتصالات، کلاس فلنج، راهی برای انتخابی درست و ایمن است. در این مقاله بهصورت کامل به بررسی انواع کلاسهای فلنج پرداختیم. کلاس 150 و کلاس 300 دو نمونه رایج از این ردهبندی هستند که هر کدام با توجه به تحمل فشار و دما، کاربرد و قیمت، در صنایع مختلف به کار گرفته میشوند. مهندسان و متخصصان با در نظر گرفتن استانداردهای مربوطه، شرایط پروژه و محاسبات دقیق، میتوانند فلنج مناسب را برای هر نوع کاربردی انتخاب کنند.
