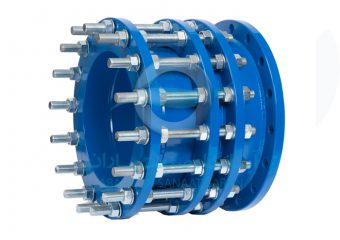

معرفی اتصالات قابل پیاده کردن چدنی
اتصالات قابل پیاده کردن چدنی یکی از بخشهای مهم خط لوله است که با استفاده از آن میتوان شیرها را از خطوط لوله جدا نمود و در صورت نیاز مجدداً وصل کرد.
اتصالات قابل پیاده کردن چدنی در هنگام نصب شیرآلات و اتصالات در محلهای مخصوص به خود، فضای کاری مناسب را فراهم میکند. در صورتی که نیاز به جداسازی شیرها از خط اصلی لوله باشد، طول اتصال قابل پیاده کردن چدنی کوتاهتر میشود تا شیرها به راحتی از خط لوله خارج شوند.
اگر مجدداً نیاز به نصب شیر و واشر آببندی باشد، طول اتصالات چدنی قابل پیاده شدن به کمک پیچ و مهره تنظیم میشود و شیرآلات بین فلنجها محکم میشود.
انواع اتصالات قابل پیاده کردن چدنی
این محصول در دو نوع F1 و F2 به فروش میرسد. نوع F1 از نظر استحکام مکانیکی و تحمل فشار عالی عمل میکند و با توجه به ابعاد کوچکی که دارد، فضای کمی را اشغال میکند. این محصول نیروهای شعاعی و محوری که به شیرآلات وارد میشود را خنثی نموده و به طور کلی تحمل فشار بالاتری نسبت به نوع F2 دارد. در مقابل، نوع F2 معمولاً ابعاد بزرگتری دارد و مزیت آن نسبت به نوع F1 این است که در هنگام باز کردن، با سهولت بیشتری عمل میکند.
کاربردهای اتصال قابل پیاده شدن چدنی
- نصب و پیادهسازی شیرآلات و قطعات در خط لوله
- حفظ طراحی و چیدمان خطوط لوله
- قابل استفاده در صنایع آب و تاسیسات و سیال تا ۷۰ درجه سانتیگراد
- پر کردن فضای خالی و اصلاح کسری یا اضافی طول خط لوله
- ایجاد تعادل در نیروهای شعاعی و محوری وارد بر شیرآلات خط لوله
- ایجاد اتصال صلب بین شیرها و خط لوله یا مابین دو خط لوله
مزایای اتصال قابل پیاده کردن چدنی موجود در سایت آبانگاه
- استحکام بالا بدنه محصول
- وجود سه قطعۀ اصلی در بدنه (فلنج داخلی، میانی و خارجی)
- کاهش نیروهای وارده به شیرآلات
- تحمل بالا در برابر فشارهای وارده
- پیچ و مهره و واشر از جنس فولاد گالوانیزه مقاوم به خوردگی
- پوشش رنگی اپوکسی الکترواستاتیک کورهای بسیار باکیفیت
- ارتباط بین دو اتصلا فلنجدار، با اشغال فضای بسیار کم
مشخصات فنی اتصالات قابل پیاده کردن چدنی
- جنس پیچهای دو سر رزوه و مهرههای شش گوش، از فولاد گالوانیزه
- جنس بدنه چدن ST 37
- سوارخکاری طبق استاندارد SIN 1092-2
- دارای پوشش داخلی و خارجی با رنگ اپوکسی پودری نوع الکترواستاتیک
- تست نهایی مطابق استاندارد ISO 5208 یا DIN/EN12266
- تست ماشینکاری مطابق استاندارد DIN 1092-2
- لاستیکهای آببند از جنس EPDM/NBR
- تولید در سایزهای DN 50 تا DN 3000
- تولید در فشار کاری ۶ تا ۶۳ بار
